Устройство задания возбуждения тягового генератора тепловоза

Устройство задания возбуждения тягового генератора тепловоза

Иллюстрации

Показать все

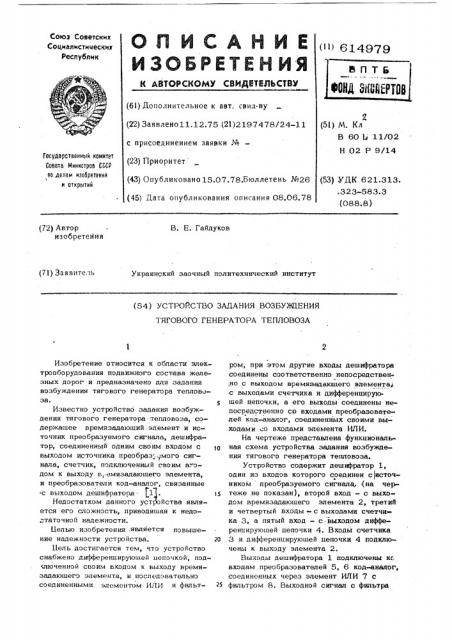

Реферат



614979

Формула изобретения

Составитель В. Чуверин

Техред К. Гаврон Корректор С. Гарасиняк

Редактор Л. Баглай

Заказ 3824/13 тираж 841 Подписное

ПНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий.

113035, Москва, Ж-35, Раушская наб., д. 4/5

8 поступает в схему регулирования тепловоза.

Устройство работает следующим образом.

При включении времязадаюшего элемента 2 происходит переброс счетчика 3.

При этом его выходной сигнал откроет дешифратор 1 на пропускание импульсов от источника преобразуемого сигнала к .незаполненному преобразователю 5 коданалог и йа пропускание сигнала уставки к установочному входу заполненного преобразователя 6 код-аналог. Преобразователь 5 код-аналог будет заполняться до тех пор, пока не отключится времяэа- даюший.элемент 2. Отключившись, время- задающий элемент 2 срезом своего импульса закроет дешифратор 1 на пропускание импульсов от источника преобразуемого сигнала и включит дифференцируюшую цепочку 4, выходной сигнал которой возвратит преобразователь Q код-aíàëîã в исходное состояние. Выходной сигнал преобразователя 5 код-аналог через элемент ИЛИ 7 и фильтр 8 поступит в схему регулирования тепловоза.

При следуюшем включении времязадаюшего элемента 2 произойдет аналогичный цикл работы с той разницей, что счетчик 3 откроет рабочий вход преобраэователя 6 код-аналог и установочный вход преобразователя 5 код-аналог, Устройство задания возбуждения тягового генератора тепловоза, содержащее времязадаюший элемент и источник преобразуемого сигнала, дешифратор, соединенный одним своим входом с выходом источника преобразуемого сигнала счетчик, подключенный своим входом к выходу времязвдающего элемента, и преобразователи код-аналог, связанные с вы одом дешифратора, о т л и ч а ю и е е с я гем, что,с целью повышения надежности, оно снабжено дифференцируюшей цепочкой, подключенной своим входом к выходу времязадаюшего элемента, и последовательно соединенными элементом ИЛИ и фильтром, при этом другие входы дешифратора соединены соответственно непосредственно с выходом времязадаюшего элемента, с выходами счетчика и дифференцирующей цепочки, а его выходы соединены непосредственно со входами преобразователей код-аналог, соединенных . своими выходами со входами элемента ИЛИ.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

М 436760, кл. В 60 1 11/06, 26.09.7;2.
