Емкость для транспортирования сыпучих грузов
Иллюстрации
Показать всеРеферат

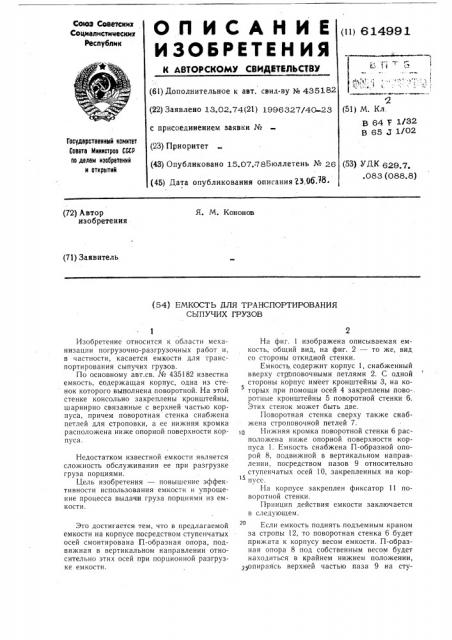

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сотоэ Советских
Социалистимескмх
Реслублик (») 614;991 (61) Дополнительное к авт. свид-ву % 435182 (22) Заявлено 13.02.74(21) 1996327/4-0-23 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.07,78Бюллетень № 26 .2 (51) М. Кл.
В 64 7 1/32
В 65 У 1/02
Государственный комитет
Совета Министров СССР оо делам изаоретений и OTKpblTMH (53) УДК.629 7 . 08 3 (088. 8) (45) Дата опубликования описания 3.0638 (72) Автор изобретения
Я. М. Кононов (71) Заявитель (54) ЕМКОСТЬ ДЛЯ ТРАНСПОРТИРОВАНИЯ
СЫПУЧИХ ГРУЗОВ
Изобретение относится к области механизации погрузочно-разгрузочных работ и, в частности, касается емкости для транспортирования сыпучих грузов.
По основному авт.св. № 435182 известна емкость, содержащая корпус, одна из стенок которого выполнена поворотной. На этой стенке консольно закреплены кронштейны, шарнирно связанные с верхней частью корпуса, причем поворотная стенка снабжена петлей для строповки, а ее нижняя кромка расположена ниже опорной поверхности корпуса.
Недостатком известной емкости является сложность обслуживания ее при разгрузке груза порциями.
Цель изобретения — повышение эффективности использования емкости и упрощение процесса выдачи груза порциями из емкости.
Это достигается тем, что в предлагаемой емкости на корпусе посредством ступенчатых осей смонтирована П-образная опора, подвижная в вертикальном направлении относительно этих осей при порционной разгрузке емкости.
На фиг. 1 изображена описываемая емкость, общий вид, на фиг. 2 — то же, вид со стороны откидной стенки.
Емкость содержит корпус 1, снабженный вверху строповочными петлями 2. С одной стороны корпус имеет кронштейны 3, на ко5 торых при помощи осеи 4 закреплены пово-. ротные кронштейны 5 поворотной стенки б.
Этих стенок может быть две.
Поворотная стенка сверху также снабжена строповочной петлей 7.
Нижняя кромка поворотной стенки 6 расположена ниже опорной поверхности корпуса 1. Емкость снабжена П-образной опорой 8, подвижной в вертикальном направлении, посредством пазов 9 относительно ступенчатых осей 10, закрепленных на кор пусе.
На корпусе закреплен фиксатор 11 поворотной стенки.
Принцип действия емкости заключается в следующем.
Если емкость поднять подъемным краном за стропы 12, то поворотная стенка 6 будет прижата к корпусу весом емкости. П-образная опора 8 под собственным весом будет находиться в крайнем нижнем положении, 2 опираясь верхней частью паза 9 на сту614991
Формула изобретения
Фи.г 2
Составитель В. Гаврилов
Техред О. Луговая Корректор С. Патрушева
Тираж 553 Подписное
Редактор Л. Батанова
3aказ 3827/13
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, 7Ê-35, Раушская наб. д. 4/5
Филиал .ППП «Патент», г. Ужгород, ул. Проектная, 4 з пенчатые оси 10 (фиг. 2). Для разгрузки емкости порциями необходимо корпусу 1 опереться на П-образную опору 8. Для этого
П-образную опору вручную смещают вправо относительно ступенчатых осей 10 при поднятом положении емкости. 5
3а счет конической части ступенчатых осей П-образная опора займет крайнее правое положение с небольшим подъемом относительно корпуса.
В этом случае последний будет опираться на П-образную опору посредством. большего диаметра ступенек осей 10.
При ослаблении строп 12 корпус 1 может быть повернут на требуемый угол относительно П-образной опоры 8 для порционной выдачи сыпучего груза.
Емкость для транспортирования сыпучих грузов по авт.св. № 435182, отличающаяся тем, что, с целью повышения эффективности использования емкости и упрощения процесса порционной разгрузки, на корпусе посредством ступенчатых осей смонтирована П-образная опора, подвижная в вертикальном направлении относительно этих осей при порционной разгрузке емкости.
