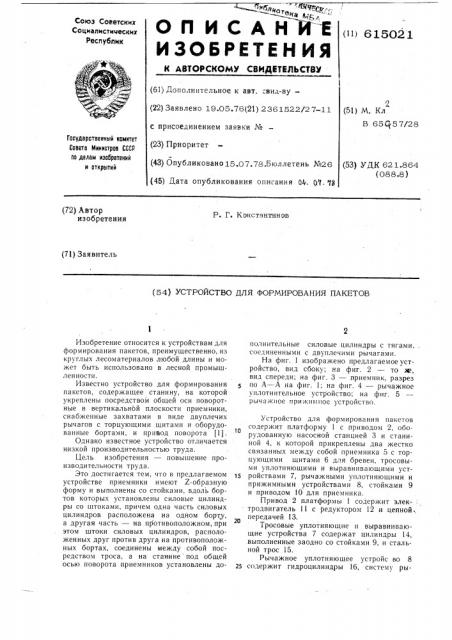

Реферат



нот с,ВГ

Нате, Н Е

ОП ИСА

ИЗОБРЕТЕНИЯ

Союз Советских

Со циалистических

Республик (11) 615021

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.05.76(21) 2361522/27-11 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.07.78.Бюллетень №26 (45) Дата опубликования описания 01. ()т. !3 (51) М. Кл

В 65CT57/28

Гасударственный комитет

Совета Министров СССР оо делам изобретений н открытий (53) УДК 621.864 (088.8) (72) Автор изобретения р. 1. Константинов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ПАКЕТОВ

Изобретение относится к устройствам для формирования пакетов, преимущественно, из круглых лесоматериалов любой длины и может быть использовано в лесной промышленности.

Известно устройство для формирования пакетов, содержащее станину, на которой укреплены посредством общей оси поворотные в вертикальной плоскости прием ники, снабженные захватами в виде двуплечих рычагов с торцующими шитами и оборудованные бортами, и привод поворота 11).

Однако известное устройство отличается низкой производительностью труда.

Цель изобретения — повышение производительности труда.

Это достигается тем, что в предлагаемом устройстве приемники имеют Z-образную форму и выполнены со стойками, вдоль бортов которых установлены силовые цилиндры со штоками, причем одна часть силовых цилиндров расположена на одном борту, а другая часть — на противоположном, при этом штоки силовых цилиндров, расположенных друг против друга на противоположных бортах, соединены между собой посредством троса, а на станине под общей осью поворота приемников установлены дополнительные силовые цилиндры с тягами, соединенными с двуплечими рычагами.

На фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг. 2 — то ие, вид спереди; на фиг. 3 — приемник, разрез по А — Л на фиг. 1; на фиг. 4 — рычажное уплотнительное устройство; на фиг. 5 рычажное прижимное устройство.

Устройство для формирования пакетов содержит платформу 1 с приводом 2, оборудованную насосной станцией 3 и станиной 4, к которой прикреплены два жестко связанных между собой приемника 5 с торцующими щитами 6 для бревен, тросовыми уплотняющими и выравнивающими уст15 ройствами 7, рычажными уплотняющими и прижимными устройствами 8, стойками 9 и приводом IO для приемника.

Привод 2 платформы 1 содержит электродвигатель 11 с редуктором 12 и цепной. передачей 13.

Тросовые уплотняющие н выравнивающие устройства 7 содержат цилиндры 14, выполненные заодно со стойками 9, и стальной трос 15.

Рычажное уплотняющее устройс во 8

2s содержит гидроцилиндры 16, систему ры615021 чагов 17, прижимные поперечные брусья 18 и ось 19.

Привод 10 приемника содержит гидроцилиндры 20, роликовую цепь 21 с направляющими 22 и звездочки 23.

Угол между приемниками в вертикальной плоскости равен 90 .

Устройство работает следующим образом.

Пачку бревен грузоподъемным краном загружают в приемник, находящийся в горизонтальном положении, Бревна в приемнике уплотняются и выравниваются параллельно продольной оси приемника тросовым устройством 7. В гидроцилиндрах 14 выдвигаются штоки, трос 15 натягивается, образуя полуокружность или иную форму в зависимости от того, с одной или с обеих сторон необходимо выдвинуть штоки гидроцилиндров. Трос 15 сжимает пакет, уплотняет его, выравнивает бревна в пакете параллельно пррдольной оси приемника. Затем пакет опускается в приемник. Приемники поворачиваются на угол 90 . Под действием собственного веса бревен торцы их упираются в торцующий щит и выравнивают ся. Выпаданию бревен из поднятого в вертикальное положение приемника препятствует рычажное уплотняющее устройство, которое под действием гидроцилиндров 16 через систему рычагов 17, прижимные поперечные брусья 18 при подъеме приемника прижимает и уплотняет пакет бревен, удерживает его до угла подъема приемника на 90 . При опускании приемника прижимное уплотняющее устройство двигается вместе с ним.

Встречает второй приемник, поднимается вместе с ним в вертикальное положение аналогично первому приемнику. Из первого приемника подготовленный и увязанный пакет поднимается и грузится на подвижный состав или складируется у фронта погрузки.

Формула изобретения

Устройство для формирования пакетов, содержащее станину, на которой укреплены посредством общей оси поворотные в вертикальной плоскости приемники; снабжен15 ные захватами в виде двуплечих рычагов с торцующими щитами и оборудованные бортами, и привод поворота, отличающееся тем, что, с целью повышения производительности труда, приемники имеют L-образную форму и выполнены со стойками, вдоль бортов которых установлены силовые цилиндры со штоками, причем одна часть силовых цилиндров расположена на одном борту, а другая часть — на противоположном, при этом штоки силовых цилиндров, располо2S женных друг против друга на противоположных бортах, соединены между собой посредством троса, а на станине под общей осью поворота приемников установлены дополнительные силовые цилиндры с тягами, 30 соединенными с двуплечими рычагами.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР №. 268263, кл. В 65 G 57/18, 02N70.

615021 фиг. 2 гаиг.5 фиг. 4
