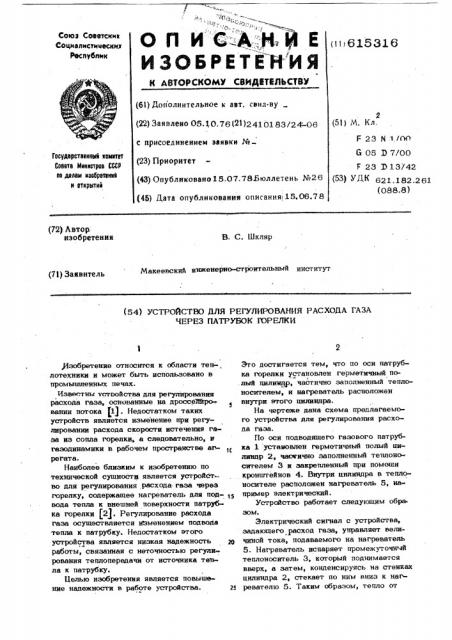

ОП ИCА;.Н. Е

И ЗОБ РЕТЕН И и

Союз Советских

Социалистических

Республик (i 615316

К АВТОРСКОМУ СВИДЙТВЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заявлено 05. j„0.76(21)2410183/24:-06 с присоединением заявки № (23) Приоритет (43) Опублнкввано 15.07.78Бюллетень №26 (46) Д,ата опублнкованвя описания,15.06.78 (51) M. Кл, F 23 Й l/AA

G 05 З 7/00

F 23 D 13/42 (53) УДК 621 182 26> (088.8) Гкударставниьб немнтат

Совета Ниииетрав СССР ао диан азабретааа в атнрнтиа (72) Автор изобретения

В, С. Шкляр

Макеевский инженерно-строител1 ный институт (7l) Заквнтель (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ РАСХОДА ГАЗА

ЧЕРЕЗ ПАТРУБОК ГОРЕЛКИ зс изобретение относится к области теп-, лотехники и может быть использовано в промышленных печах.

Известны чствойства для регулирования расхода газа, основанные на дроссе тйр ванин потока (1). Недостатком таких устройств является изменение при регулировании расхода скорости истечения газа иэ сопла горелки, а следовательно, и газодинамики в рабочем пространстве атрегата.

Наиболее близким к изобретению по технической сущности является устройст-во для регулирования расхода газа через горелку, содержащее нагреватель для подвода тепла к внешней поверхности патрубка горелки (2). Регулирование расхода газа осушествляется и .вменением подвода тепла к патрубку. Недостатком этого устройства является низкая надежность работы, связанная с неточностью регулирования теплопередачи от источника теъла к патрубку.

Целью изобретения является повышение надежности в работе устройства.

Это достигается тем, что по оси патрубка горелки установлен герметичный по.лый цилиивр, частично заполненный теплоносителем, и нагреватель расположен внутри этого цилиндра.

На чертеже дана схема предлагаемого устройства для регулирования расхода газа.

По оси подводящего газового патрубка 1 устаиовлен герметичный полый циasap 2, часчично заполненный теплоносителем 3 и закрепленный при помощи кронштейнов 4. Внутри цилиндра в теплоносителе располсокен нагреватель 5, например электрический.

Устройство работает следуюшнм образом.

Электрический сигнал с устройства, задающего расход газа, управляет вели2Е чиной тока, подаваемого на нагреватель

5. Нагреватель испаряет промежутопгтй теплоноситель 3, который поднимается вверх, а затем, конденсируясь на стенках цилиндра 2, стекает по ним вниз к наг

25 ревателю 5. Таким образом, тепло от

8! 5316

Составитель И. Аксенов епдд ор А. Пейсоченхо ТехРеа Л. Фа Корректор A. Власенко

Заказ 3873/29 Тираж 741 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и отквытяй нагревателя через промежуточный теплоноситель и стенки цилиндра передается газу, проходящему,через патрубок 1, н нагревает его до заданной температуры, Подогревается гаэ тем больше, чем бол6ше необходимо уменьшить его расход.

Дополнительный подогрев p8G8 повы- ше.т температуру факела, а следовательно, интенсифицирует теплоотдачу в тепловом агрегате.

11редложеннде устройсгво особенно еф- О фективно при регулировании расхода не= подогретого газа в горелках низкой и средней производительности, приМеняемых в нагревательных устройствах. В агрега тах непрерывного действия диапазон регу- пирования в етом е достаточен для нормального ведения технологического процесса

Применение промежуточного теплоноси-теля в системе подогревателя. позволяет обеспечить интенсивное охлаждение електронагревателя, а следовательно, компактность устройства и его длительную безаварийную работу. Количество промежуточного теплоносителя выбирают таким, чтМы при максимальном епловыделении (максимальном предельном режиме рабо ты нагревателя) електронагреватепь был полностью погружен в жидкость. Прн рабаre устройства количество испаряемой жидкости зависит от величины тока, тающего нагреватель.

Формула изобретения

Устройство для регулирования расхода газа через патрубок горелки, содержащее нагреватель, о т л и ч а ю щ e e с я тем, что, с целью повышении надежности регулирования, по оси патрубка установлен герметичный полый цилиндр частично заполненный теплоносителем, и нагре; ватель расположен внутри етого цилиндра, Источники информации, принятые во внимание при експертизе:

1. Профос П. Регулирование парооило вых установок. М., "Энергия", 1987, с. 95.

2. Патент Англии % 1430383, кл. Г4 Т 31.О3,76.
