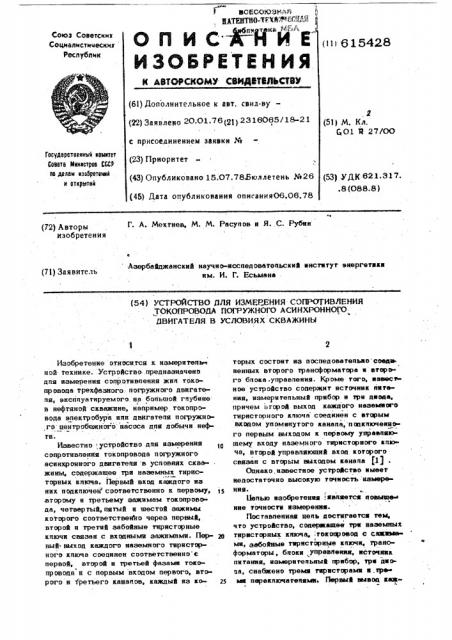

» ВСЕСОЮЗНАЯ (ИАТЕИТИО- ® ФЙ

O П И С 3FH™ И" Е

И ЗОБгаЕТЕ Н ИЯ

Союз Советсиик

Социалистиыескик

Рзсп убвин (i)i 615428

К 8ХОУСКОМУ СВКДВЯЛЬСТЕУ (61) Дополнительное к авт. свил-ву— (2) Заявлено 2О.О1.76(Д) 2316065/18-21,2 (51) М. Кл.

С,01 и 27/ОО с присоединением заявки №

Государатаен»т»к канктет

Совета Мкк»строе СССР аа делам кэаарете»»» и открмтк» (23) Приоритет (43) Опубликовано 15.О7.78.Бюллетень №26 (45) Дата опубликования описаиия06.06,78 (5З» УДК 621.Э17..8 (О88.8) Г. A. Мехгиев, М. М. Расулов и Я..С. Рубин (72) Авторы изобретения

Азербайджанский научно-исспедоватеньский институт энергетики нм. И. Г. Есьмана (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СОПРО ГИВЛЕНИЯ

ТОКОПРОВОДА ПОГРУЖНОГО АСИНХРОННОГО

ДВИГАТЕЛЯ В УСЛОВИЯХ СКВАЖИНЫ

Изобретение относится к нзмеритеп ной технике. Устройство .предназначено для измерения сопротнвнення жнн гокопровода трехфазного- погружного двигателя, эксплуатируемого на большой глубине:

/ в нефтяной скважине, например токопровода електробура ини двигателя погружного ценгробеекного насоса nas добычи.нефти.

Известно устройство дня измерения сопротивления гокопровода погружного асинхронного двигателя в усновнях сква- . жины, содержащее трн наземных тнрнсторных ключа. Первый вход каждого из них подключен соответственно к первому, .второму и третьему зажимам токопрово»да, четвертый, пятый и тпестой зажимы которого соответствеитто через первый, второй н третий забойные тирисгорные кнючи связан с входными зажимами. Пер- 2п вый выход каждого наземного тиристорного ключа соединен соответственно с первой, второй и третьей фазами токопровода и с первым входом первого, второго и фетьего каналов, каждый из ко- 2З торых состоит из последовательно соедеа пенных второго трансформатора и вторвго блока. управлення. Кроме того, извесв» ное устройство содержит источник питания, измерительный прибор и т >» диода, прячем ьгсрой выход каждого наземного гнрнсгорного ключа соединен с вторым входом упомянутого канана, падключеинэго первым выходом к первому управляющему входу наземного тиристорного клю» ча, второй управляющий вход которого связан с вторым выходом канала (1) .

Однако. известное усгрткйсгво имеет недостаточно высокую точность иэмере нине

0енью изобретения, является повьннем ние точности измерения.

Поставленная пень достигается тем, что устройство, содерекаенее три наземных тирисгорных кнюча, гокотятовод с сажима ! ми, забойные ттеристарные ключи, трансформаторы, блоки управнення, источник питания, изъюритеньный прибор, три диона, снабжено тремя тирнсторами и.тре ми перекнючатенямн. Первый вывод каЭ615428. Составитель П. Лягни

Редактор Т. Юрчикова Техред д. богдан Корректор H. Ty una

Заказ 3903/35 Тираж 1112 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113О35 Москва, Ж-35, Раушская наб., д. 4/5 бор и три диода, причем второй выход каждого наземного тиристорного ключа, соединен с вторым входом упомянутог о канала, подключенного первым выходом к первому управляющему входу наземного тиристорного ключа, второй управляющий вход которого связан с вторым выходом канала, а т л и ч а ю щ е е с и тем, что, с цепью повышения точности измерения, оно снабжено тремя тиристорами и тремя переключателями, первый вывод каждого из последних соединен с- одним выходом первого блока управления, второй вывод с одним выходом второго блока управпения, точкой соединения анодов тиристэров и первым выводом измерительного прибора, второй вывод которого подключен соответственно к другим выходам первого и второго блоков управлении и к минусовому полюсу источника «78«<. овой полюс которого связан с третьим выводом каждого. переключателя, причем ка;тод каждого тиристора соединен соответ ственно с зажимом токопровода, четвертый, пятый и шестой зажиьы которого подключены соответственно к анодам пер/ вого, второго и третьего диодов, катоды которых подключены к.корпусу, а управляющий входкаждого тиристора связан соответственно с третьим и четвертым выходами канала.

Источники информации, принятые во внимание при экспертизе:

l. Электрические измерения под ред.

Шрамкова Е. Г., М., "Высшая школа, 1972, гп. 15.
