Союз Советских

Социалистических

Республик

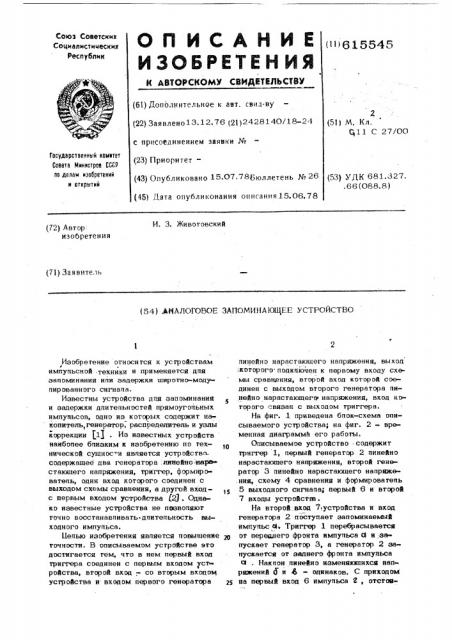

О П И с А Н и Е 1)615545

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДИТИЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заявлено13.12.76 (21)2428140/18-24 с присоединением заявки № (23) Приоритет(51) М. Кл.

$11 С 27/ОО

Государственный комитет

Совета Министров СССР аа делан изааретений и открытий (43) Опубликовано 15 О7.786юллетень № 26 (53) УЕ)К 681 327. . 66 (О88. 8) (45) Дата опубликования описания15.06.79

И. 3. Животовский (72) Автор: изобретения (71) Заявитель (54) .АНАЛОГОВОЕ ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО

Из обре гение отн оси тся к ус тр ойс т вам импульсной,техники и применяется для запоминания или задержки широтно-модулированного сигнала.

Известны устройства для запоминания и задержки длительностей прямоугольных импульсов, одно из которых содержит накопитель, генератор, распределитель и узлы

М коррекдии (1 . Из известных устройств наиболее близким к изобретению по технической сущнос и является устройствг содержащее два генератора, линейно етара стающего напряжения, триггер, формиръ ватель, один вход которого соединен с выходом схемы сравнения, а другой вход15 с первым входом устройства (2 . Однако известные устройства не позволяют точно восстанавливать длительность BbIходного импульса.

Целью изобретения является повышение э точности. В описываемом устройстве это достигается тем, что в нем первый вход триггера соединен с первым входом уст ройства, второй вход — co вторым входоь устройства и входом первого генератора д линейно нарастающего напряжения, выход которого подключен к первому входу схемы сравнения, второй вход которой соединен с выходом второго генератора линейно нарастающего напряжения, вход которого связан с выходом триггера.

На фиг. 1 приведена блок-схема описываемого устройства; на фиг. 2 - временная диаграмма его работы.

Описываемое устройство содержит триггер 1, первый генератор 2 линейно нарастающего напряжения, второй генератор 3 линейно нарастающего напряжения, схему 4 сравнения и формирователь

5 выходного сигнала; первый 6 и второй

7 входы устройстю.

На второй вход 7 устройства и вход генератора 2 поступает запоминаемый импульс с1. Триггер 1 перебрасывается от переанего фронта импульса Сй и запускает генератор 3, а генератор 2 asпускаегся от заднего фронта импульса . Наклон линейно изменяккпихся иап ряжений д и 4 - одинаков. С приходом на первый вход 6 импульса 2, orcios615545 а Л (Рие. 2

Составитель В. Фролов

Редактор Л. Тюрина Техред М, Пещо Корректор Н. Ковалева

Заказ 3917/42 Тираж 717 Подписное ,ЦНИИПИ I о-ударствениого комитета Совета Министров СССР по делам изобретений и открытий

1 13035 Москва >I<35 ???????????? ?????? ??????.. ?? ?? >

uter o от начала запоминаемого импуль са 0 на величину задержки, триггер 1 перебрасывается в первоначальное состояние, формируя импульс д на выходе, формирователь 5 формирует передний фронт выходного Запоминаемого импульса 6, а генератор 2 прекращает генерировать линейно нарастающее напряжение и поддерживает на выходе то напряжение до которого Ьно успело нарасти -сигнал

5 . На, входы схемы 4 сравнения посту- 1О лают сигналы 6 и 4 с генераторов 2 и 3.

B момент равенства напряжений д,, и 4 схема 4 вырабатывает импульс, который подается на один из входов формирователя 5 и на его выходе формируется задйый фронт запоминаемого импульса с; Вы ходной сигнал 6 формируется между импульсом, отстоящим or начала;запоминаемого импульса на. величину задержки и момен том равенства выходных напряжений га и 8 двух генераторов.

Следовательно, повышаются метрологические характеристики запоминающего уст ройс тва.

Формула изобретения

Аналоговое запоминающее устройство, содержащее два генератора линейно нараотающего напряжения, триггер,формир ователь, один вход которого соединен с выхьдом схемы сравнения, а другой вход - с первым входом устройства, о т л и ч а ю щ е е с я тем, что, с целью повышения точности устройства, в нем первый вход триггера соединен с первым входом устройства, второй вход - co вторым входом устройства и входом первого генератора линейно нарастающего напряжения, выход которого подключен к первому входу схемы сравнения, второй вход которой соединен с выходом второго генератора линейно нарастающего напряжения, вход которого связан с выходом триггера.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

¹ 476604, кл. С» 11 С 27/00, 1973.

2. Авторское свидетельство СССР

¹ 209082, кл. 511 С 27/00, 1970.
