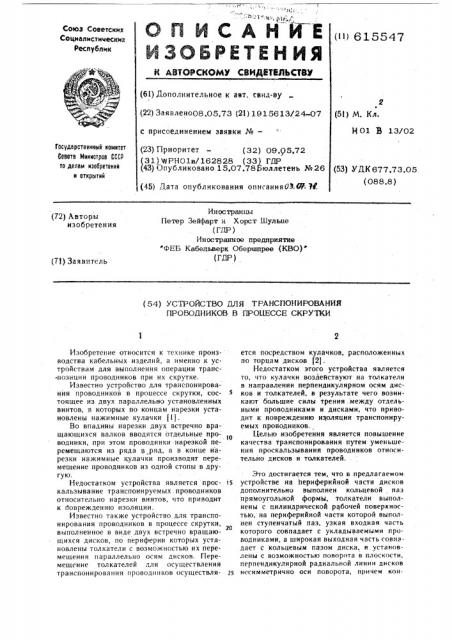

."""- к Иг=сСони Советских

Социалистических

Республик (ii) 615547 (6() Дополнительное к авт. свид-ву

2 (5!) М. Кл. (22) Заявлено08.05,73 (21) 1915613/24-07

Н 01 В 13/02 с присоединением заявки №вЂ”

Госудорствеииый комитет

Сооото Мииистрао СССР по делам изооретений и открытий (23) Приоритет — (32) 09.05.72

31) WPHOls/162828 (33) ГДР

43) Опубликовано 15,07.786юллетень №26 (53) УЛК 677.73,05 (088.8) (45) Дата опубликования описанияОХ Ж М

Иностранцы

Петер Зейфарт и Хорст Шульце (ПП ) Иностранное предприятие

ФЕБ Кабельверк Обершпрее {КВО)" (ПР) (72) Авторы изобретения (73) Заявитель (54) УСТРОЙСТВО ДЛЯ ТРАНСПОНИРОВАНИЯ

ПРОВОДНИКОВ И ПРОЦЕССЕ СКРУТКИ

Изобретение относится к технике производства кабельных изделий, а именно к устройствам для выполнения операции транспозиции проводников при их скрутке.

Известно устройство для транспонирования проводников в процессе скрутки, состоящее из двух параллельно установленных винтов, в которых по концам нарезки установлены нажимные кулачки (i}.

Во впадины нарезки двух встречно вращающихся валков вводятся отдельные проводники, при этом проводники нарезкой перемещаются из ряда в ряд, а в конце йареэки нажимные кулачки производят перемещение проводников из одной стопы в другую.

Недостатком устройства является прос- i5 кальзывание транспонируемых .проводников относительно нарезки винтов, что приводит к йоврежденню изоляции.

Известно также устройство для транспонирования проводников в процессе скрутки, 20 выполненное в виде двух встречно вращающихся дисков, по периферии которых установлены толкатели с возможностью их перемещения параллельно осям дисков. Перемещение толкателей для осуществления транспонирования проводников осуществля- 25 ется посредством кулачков, расположенных по торцам дисков (2) .

Недостатком этого устройства является то, что кулачки воздействуют на толкатели в направлении перпендикулярном осям дисков и толкателей, в результате чего возникают большие силы трения между отдельными проводниками и дисками, что приводит к повреждению изоляции транспонируемых проводников, Целью изобретения является повышение качества транспонирования путем уменьшения проскальзывания проводников относительно дисков и толкателей.

Это достигается тем, что в предлагаемом устройстве на периферийной части дисков дополнительно выполнен кольцевой паэ прямоугольной формы, толкатели выполнены с цилиндрической рабочей поверхностью, на периферийной части которой выполнен ступенчатый паз, узкая входная часть которого совпадает с укладываемыми проводникамя, а широкая выходная часть совпадает с кольцевым пазом диска, я установлены с возможностью поворота в плоскости, перпендикулярной радиальной линии дисков несимметрично оси поворота, причем кон615547

Фиг,2

LIHHHHH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Л. Батанова

Заказ 39! 8/42

Составитель В. Пуков

Техред О. Луговая Корректор Е. Папи

Тираж 960 Подписное
