Приспособление для вырезания тстолбиков из сердцевины клубней

Приспособление для вырезания тстолбиков из сердцевины клубней

Иллюстрации

Показать все

Реферат

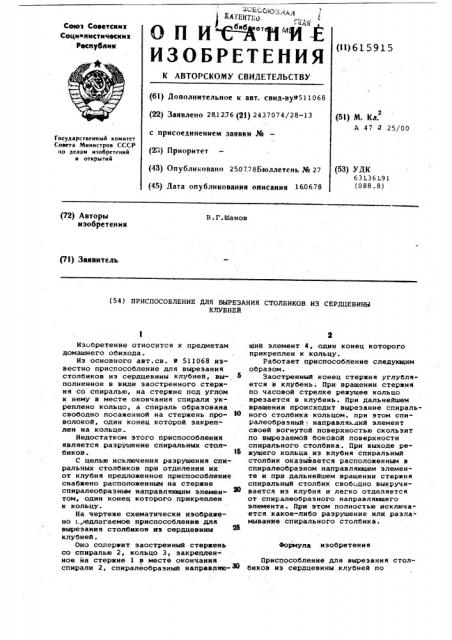

ОПИ(— А

ИЗОБРЕТЕНИЯ

Ссиоз Советских

Социмиистичасиии

Республик (ll) 61 5915

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) дополнительное к авт. свид-вуи511068 (22) Заявлено 281276 (2l) 2437074/28-13 с присоединением заявки РЙ (23) Приоритет (43) Опубликовано 250778Бюллетень .% 27 (45) Дата опубликования описания 160678 (5!) М. Кл.

A 47 J 25/00

Государственный комитет

Совета Министров СССР ио делам изобретений и открытн и (53) УДК

63136191 (088.8) (72) Авторы изобретения

В.Г.Шанов

Pl) Заявитель (54) ПРИСПОСОБЛЕНИЕ ДЛЯ ВЫРЕЗАНИЯ СТОЛБИКОВ ИЗ СЕРДЦЕВИНЫ

КЛУБНЕЙ

Формула изобретения

Изобретение относится к предметам домашнего обихода.

Из основного авт.св. 9 511068 известно приспособление для вырезания столбиков из сердцевины клубней, выполненное в виде заостренного стержня со спиралью, на стержне под углом к нему в месте окончания спирали укреплено кольцо, а спираль образована свободно посаженной на стержень проволокой, один конец которой закреплен на кольце.

Недостатком этого приспособления является разрушение спиральных столбиков. IS

С целью исключения разрушения спиральных столбиков при отделении их от клубня предложенное приспособление снабжено расположенным на стержне спиралеобразным направляющим элементом, один конец которого прикреплен к кольцу.

На чертеже схематически изображено r. åäëàãàåìoå приспособление для вырезания столбиков иэ сердцевины клубней.

Оно содержит заостренный стержень со спиралью 2, кольцо 3, закрепленное йа стержне 1 в месте окончания спирали 2, спиралеобразный направляющий элемент 4, один конец которого прикреплен к кольцу.

Работает приспособление следующим образом.

Заостренный конец стержня углубляется в клубень. При вращении стержня по часовой стрелке режущее кольцо врезается в клубень. При дальнейшем вращении происходит вырезание спирального столбика кольцом, прн этом спиралеобразный, направля днй элемент своей вогнутой поверхностью скользит по вырезаемой боковой поверхности спирального столбика. При выходе режущего кольца из клубня спиральный столбик оказывается расположенньм в спиралеобразном направляющем элементе и при дальнейшем вращении стержня спиральный столбик свободно выкручивается из клубня и.легко отделяется от спиралеобразного направляющего элемента. При этом полностью исключается какое-либо разрушение или раэламывание спирального столбика.

Приспособление для вырезания столбиков иэ сердцевины клубней по

615915

Составитель О.Драгунова

Редактор A.Áåð Техред И.Петко . Хорректор Н. Тупица

Заказ. 3962/7 Тирам 585 Подписное

ЦНИИПИ ГосударственноГо комитета Совета Министров СССР по делам изобретений и открытий

113035, Исн ква, И-35, РаУыскаЯ наб., д.4/5

Филиал ППП Патент, г.уагород, ул.Проектная,4 авт.св. Ю 511068, о т л и ч а в— щ е е с л тем, что, с целъв исключения разрушения спиральных столбиков ри отделении их от клубня, оно снаб3кено располоиенным на стержне спиралеобразным направлявшим элементом, один конец которого прикреплен к кольцу °
