Устройство для регулирования положения упора к ножницам для резки проката

Устройство для регулирования положения упора к ножницам для резки проката

Иллюстрации

Показать все

Реферат

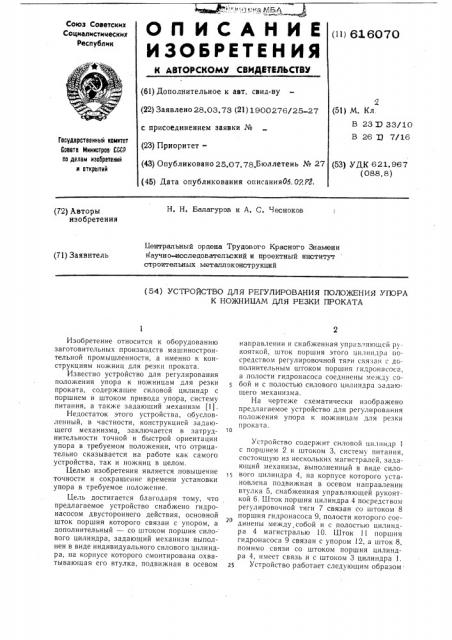

О П И С А Н И Е 11 в вота

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 28.03.73 (21) 1900276/25-27

2 (51) М. Кл.

B 23 Х) 33/10

В 26 13 7/16 с присоединением заявки № (23) ПриоритетГосударственный комитет

Совета Министров СССР по делам нзооретений и открытий (43) ОпУбликовано 25.07.78.Бюллетень № 27 (53) УДК 621. 967 (088.8) (45) Дата опубликования описанияОо, 0778, Н. Н. Балагуров и A. С. Чесноков (72) Авторы изобретения

Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций (71) Заявитель (54) УСТРОЙСТВО цЛЯ РЕГУЛИРОВАНИЯ ПОЛОЖЕНИЯ УПОРА

K HOKHMUAM ДЛЯ РЕЗКИ ПРОКАТА

Изобретение относится к оборудованию заготовительных производств . машиностроительной промышленности, а именно к конструкциям ножниц для резки проката.

Известно устройство для регулирования положения упора к ножницам для резки проката, содержашее силовой цилиндр с поршнем и штоком привода упора, систему питания, а также задающий механизм 11).

Недостаток этого устройства, обусловленный, в частности, конструкцией задающего механизма, заключается в затруднительности точной и быстрой ориентации упора в требуемом положении, что отрицательно сказывается на работе как самого устройства, так и ножниц в целом.

Целью изобретения является повышение точности и сокрашение времени установки упора в требуемое положение.

Цель достигается благодаря тому, что предлагаемое устройство снабжено гидронасосом двустороннего действия, основной шток поршня которого связан с упором, а дополнительный — со штоком поршня силового цилиндра, задающий механизм выполнен в виде индивидуального силового цилиндра, на корпусе которого смонтирована охватывающая его втулка, подвижная в осевом направлении и снабженная управляющей рукояткой, шток поршня этого цилиндра посредством регулировочной тяги связан с дополнительным штоком поршня идронасоса, а полости гидронасоса соединены между собой и с полостью силового цилиндра задающего механизма.

На чертеже схематически изображено предлагаемое устройство для регулирования положения упора к ножницам для резки проката. о

Устройство содержит силовой цилиндр 1 с поршнем 2 и штоком 3, систему питания, состоящую из нескольких магистралей, задаюший механизм, выполненный в виде силового цилиндра 4, на корпусе которого установлена подвижная в осевом направлении втулка 5, снабженная управляющей рукояткой 6. Шток поршня цилиндра 4 посредством регулировочной тяги 7 связан со штоком 8

20 поршня гидронасоса 9, полости которого соединены между собой и с полостью цилиндра 4 магистралью 10. Шток 11 поршня гидронасоса 9 связан с упором 12, а шток 8, помимо связи со штоком поршня цилиндра 4, имеет связь и с штоком 3 цилиндра 1. г Устройство работает следуюшим образом.

616070

Формула изобретения

Составитель А. Быстров

Техред О. Луговая Корректор А. Власенко

Тираж 1263 Подписное

Реда кто р Г. Ко тель с к и и

Заказ 3983/15

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб. д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

В рабочем положении упора 12 гидравлическая магистраль 10 перекрывается поршнем цилиндра 4 и рабочая среда не может свободно переливаться из одной полости гидронасоса 9 в другую. Упор 12 находится в зафиксированном относительно ножниц 13 положении.

Для перестановки упора 12 при переходе на новый размер обрезаемой заготовки поворачивают на определенный угол по шкале установки рукоятку 6, которая через тягу перемещает подвижную втулку 5. Одновременно сжатый воздух по трубопроводу 14 направляется в одну из полостей цилиндра 1 и его поршень 2 начинает перемещаться, одновременно перемещая и поршень гидронасоса 9.

При перемещении поршня гидронасоса 9 начнет перемещаться и связанный с ним обратной связью поршень цилиндра 4, перемещение которого будет происходить до тех пор, пока поршень не прервет гидравлическую связь между полостями гидронасоса 9.

Величина перемещения упора 12 будет соответствовать установленной при помощи рукоятки 6 требуемой величине перемещения.

При необходимости корректировки размеров шкалы рукоятки 6 используется муфта 15.

Поставленное давление в магистрали 10 поддерживается аккумулятором 16.

Использование предложенного устройства позволяет сократить время переналадки ножниц на новый размер и обеспечить повышенную точность установки упора.

Устройство для регулирования положения упора к ножницам для резки проката, содержащее силовой цилиндр с поршнем

1р и штоком привода упора, систему питания, задающий механизм, отличающееся тем, что, с целью повышения точности и сокращения времени установки упора в требуемое положение, оно снабжено гидронасосом двустороннего действия, основной шток поршня которого связан с упором, а дополнительный — со штоком поршня силового цилиндра, задающий механизм выполнен в виде индивидуального силового цилиндра, на корпусе которого смонтирована охватывающая его втулка, подвижная в осевом направлении и снабженная управляющей рукояткой, шток поршня этого цилиндра посредством регулировочной тяги связан с дополнительным штоком поршня гидронасоса, а полости гидронасоса соединены между собой

25 и с полостью силового цилиндра задающего механизма.

Источники информации, принятые во внимание при экспертизе:

1. Леонов И. С. и др. Ножницы для резки листового и сортового проката. М., «Машиностроение», 1972, с. 102.
