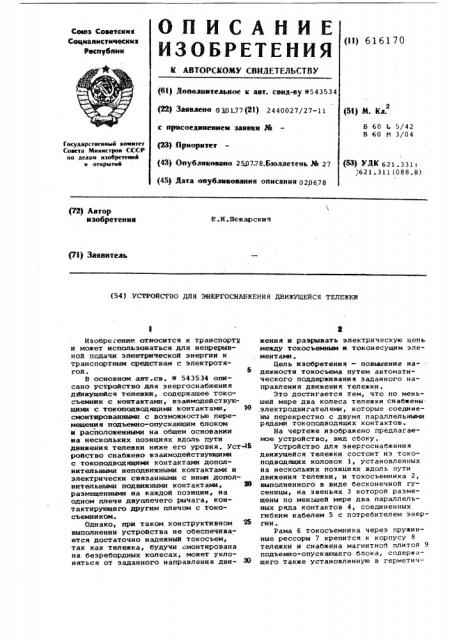

Устройство для энергоснабжения движущейся тележки
Иллюстрации
Реферат
616170
Формула изобретения ной полости, образованной стенками корпуса 10 токоподводящей колонки и жесткой перегородкой 11 нэ немагнитного материала, ферромагнитную пластину 12. Ферромагнитная пластина 12 через рычаг 13 воздействует на микровыключатель 14, включенный в цепь катушки 15 контактора. Токоподводящие контакты 16 контактора расположены на общем основании 17, связанном с подвижным сердечником 18, и запитаны от силовой цепи через распределительную коробку 19 . Дополнительные неподвижные контакты 20 соединены гибким кабелем 21 с дополнительнымн подвижными контактами 22, расположенными на одном плече подпружиненного двуплечего рычага 23, второе плечо которого взаимодействует с токосъемником 2. По меньшей мере два колеса
24 тележки снабжены электродвигате- 20 ляья 25, которые соединены перекрест но с по меньшей мере, двумя параллельными рядами токоподводящих контактов 4.
Работает устройство следующим об- 25 разом. При движении тележки токосъемник 2 наеэжает на токоподводящую колонку 1 н взаимодействует с одним плечом подпружиненного двуплечега рычага, который поднимает дополнительные 30 подвижные контакты 22 до соприкосновения с контактами 4 токосъемника.
При этом магнитная плита 9 притягивает ферромагнитную пластину 12, и тем.самым через микровыключатель 14
"В замыкает цепь катушки 15 контактора, который эапитывает при этом контакты 22, осуществляя подвод электроэнергии к приводу тележки. При дальнейшем перемещении токосъемник 2 взаимодействует аналогичным образом со следующей колонкой l.
В случае попадания на пути тележки какого либо препятствия (кусок металла, палка и т.д.), она может изменить направление движения и повернуть, например, влево. Тогда левый ряд контактов 4 токосъемника 2 сойдет с дополнительных контактов 22, что прервет.подачу электропитания на.электродвигатель 25 правого колеса 24. Работающий электродвигатель левого колеса повернет тележку вправо и левый ряд контактов 4 токосъемника 2 совпадет с дополнительными контактами 22, что обеспечит подачу электропитания на электродвигатель 25 правого колеса 24.
Устройство для энергоснабжения движущейся тележки.по авт.св. 9543534, о т л и ч а ю щ е е с s, тем, что, с целью повыаения надежности токосъема путем автоматического поддерживания заданного направления движения тележки, по меньшей мере два колеса тележки снабжены электродвигателями, которые соединены перекрестно с двумя параллельными рядами токоподвоцящих контактов.
