Способ определения обезуглероживающей активности соляных ванн для термической обработки стальных изделий

Способ определения обезуглероживающей активности соляных ванн для термической обработки стальных изделий

Иллюстрации

Показать все

Реферат



Санса Ссеетскин

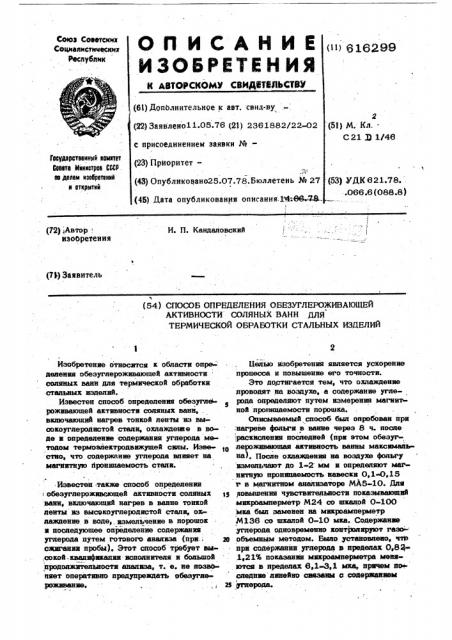

Социалистииескин республик (») 616298

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТВЯЬСТВУ (6)) Дрпдлнительнре к авт. свид-ву (22) Заявлено11.05.76 (21) 2361882/22-02 (51) М. Кл..

С21 Л) 1/46 с присоединением заявки №вЂ”

Гаоударотввнный квинтет

Совета Мнннотроа СССР

N долам нзобрвтвннй н открытий (23) Приоритет,14 (43) Опубликовано25.07.78. Бюллетень № 27 (53) УДК 621.78. .066.6 (088.8) (45) Дата опубликовании описания.й®8&ЛЗ

И. П. Кандаловский (72) Автор . изооретения (73) Заявитель

1 (54) СПОСОБ ОПРЕДЕЛЕНИЯ ОБЕЗУГЛЕРОЖИВАЮЩЕЙ

АКТИВНОСТИ СОЛЯНЫХ ВАНН ДЛЯ

ТЕРМИЧЕСКОЙ ОБРАБОТКИ СТАЛЬНЫХ ИЗДЕЛИЙ

Изобретение относится к области опре-" деления обезуглероживаюшей актщвности соляных ванн для термической обработки стальных иэделий.

Известен способ определения обезугла роживаюшей активности соляных ванн, . включающий нагрев тонкой ленты иэ высокоуглеродистой стали, охлаждешве в воде и определение содержания углерода методом термоэлектродвижушей силы. Изве»

ciao что содержание углерода влияет на магнитную проницаемость стали.

Известен также способ определения

i обезуглероживаиицей активности соляных ванн, включающий нагрев в ванне тонкой ленты вэ высокоуглеродистой стали, ох лаждение в воде,, измельчение в порошок и последующее определение содержания углерода путем готового анализа (цри.; сжигании пробы). Этот способ требует вы,сокой. квалиФикапии исполнителя н большой продолжительности анализа, т. е. не позволяет оперативно предупреждать обезугле,роживанив !

Белью изобретения является ускорение процесса и повышение его точности.

Это достигается тем, что охлаждение проводят на воздухе, а содержание углерода определяют путем измерения магнит ной проницаемости порошка.

Описываемый способ был опробован при

:нагреве фольги в ванне через 8 ч. после

::раскисления последней (при этом обеэуз

1о лероживающая активность ванны максимальна). После охлаждения на воздухе фольгу измельчают до 1-2 мм и определяют магнитную проницаемость навесив 0,1 15 т в магнитном анализаторе МА5-10. Для

1н яовышения чувствительности показывающий микроамперметр М24 со шкалой 0-100 мка был заменен на микроамперметр

М136 со шкалой 0-10 мка. Содержание

;углерода одновременно конт)юлируют газо 26 объемным методом. Было установлено, mb при содержании углерода в пределак 0,8Д1,21% показании микроаыперметра меня. ются в пределах 6,1-3,1 мка, причем последние линейно связаны с coaepaaaseaa и углерода.

616299

Составитель И. Разумовский

Техред И. Климко Корректор; Ц. Папп

Редактор Е. Полионова

ЗакЫ 4023/27 Тираж 716, Gonnacaoe

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий.11ЭОЭ6, Москва, Ж-Э5, Раушскаа наб., д. 4/5

Филиал ППП "Патент, г. Ужгород, ул. Проектнаи„4

Благодари повыщению точности и зкспрессности определении обезуглероживаюшей активности применение изобретении позволяет своевременно раскислить солиные ванны и тем самым устранять брак по обезуглероживанию при термической обработке стальных изделий.

Формула изобретении

Способ определения обезуглероживаю щей активности соляных ванн для термн- ческой сбработки стальных изделий, включающий нагрев в ванне тонкой ленты из высокоуглеродистой стали, охлаждение, измельчение в порошок и последующее

5 определение содержания углерода,и о тл и чающий ся тем, что, с пелью ускорения процесса и повышения его точности, охлаждение проводит на воздухе, а содер,жание углерода определают путем измерении магнитной пронипаемости порошка..
