Индукционная печь для непрерывной плавки тугоплавких и высокореактивных металлов

Индукционная печь для непрерывной плавки тугоплавких и высокореактивных металлов

Иллюстрации

Показать все

Реферат

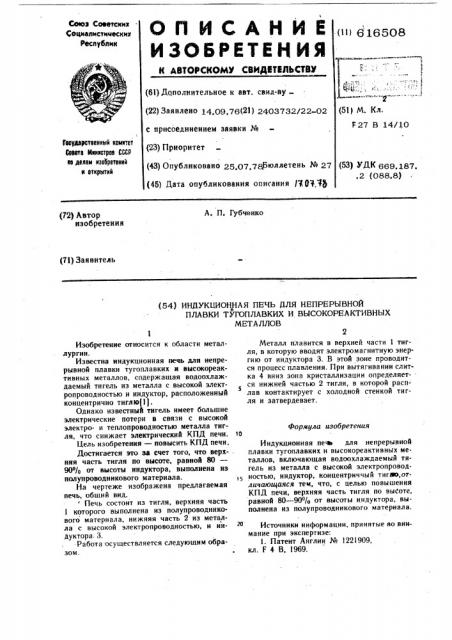

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеоз Советскни

Социалистических

Республик (11 616508 (6l) Дополнительное к авт. свид-ву (22) Заявлено 14.09.76(21) 2403732/22-02 с присоединением заявки № (23) Приоритет (43) Опубликовано 2Q,0 7рБюллетень № 27 (45) Пата опубликования описания Яое7ф (51) М. Кл.

F 27 В 14/10

Гкударстаекнмй кемитет

Севвта Миииетраа СССР ие делам изобретений и еткрмтий (53) FQK 669.187..2 (088 .8) A. П. Губченко (72) Автор изобретения (7l) Заявитель (54) ИНДУКЦИОННАЯ ПЕЧЬ ДЛЯ НЕПРЕРЫВНОД

ПЛАВКИ ТУГОПЛАВКИХ И ВЫСОКОРЕАКТИВНЫХ

МЕТАЛЛОВ

Изобретение относится к области металлургии, Известна индукционная печь для непрерывной плавки тугоплавких и высокореактивных металлов, содержащая водоохлаждаемый тигель из металла с высокой электропроводностью и индуктор, расположенный концентрично тиглю(1).

Однако известный тигель имеет большие электрические потери в связи с высокой электро- и теплопроводностью металла тигля, что снижает электрический КПД печи.

Цель изобретения — повысить КПД печи.

Достигается это за счет того, что верхняя часть тигля по высоте, равной 80—

90% от высоты индуктора, выполнена из полупроводникового материала.

На чертеже изображена предлагаемая печь, общий вид. Печь состоит из тигля, верхняя часть

1 которого выполнена из полупроводникового материала, нижняя часть 2 из металла с высокой электропроводностью, и индуктора 3.

Работа осуществляется следующим образом.

Металл плавится в верхней части 1 тигля, в которую вводят электромагнитную энергию от индуктора 3. В этой зоне проводится процесс плавления. Прн вытягивании слитка 4 вниз зона кристаллизации определяется нижней частью 2 тигля, в которой расплав контактирует с холодной стенкой тигля и затвердевает.

Формула изобретения to

Индукционная печь для непрерывной плавки тугоплавких и высокореактивных металлов, включающая водоохлаждаемый тигель из металла с высокой электропроводностью, индуктор, концентриччый тигзо,отличаюи4аяся тем, что, с целью повышения

КПД печи, верхняя часть тигля по выСоте, равной 80 — 90% от высоты индуктора, выполнена из полупроводникового материала.

Источники информации, принятые во внимание при экспертизе: !. Патент Англии № 1221909, кл. F 4 В, 1969.
