Реферат

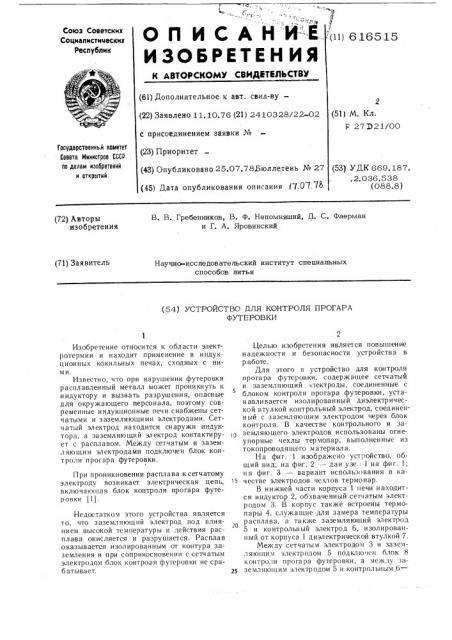

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 616515 (61) Дополнительное к авт. свид-ву— (22) Заявлено 11.10.76 (21) 2410328/22-02 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.07.78Бюллетень № 27 (45) Дата опубликования описания !7.0 7.76.

2 (51) М. Кл.

F 27221/00

Государственнь и комитет

Совета Министров CCCP по делам изооретеннй и открытий (53) УДК 669.187.. 2.036.538 (088.8) В. В. Гребенников, В. Ф. Непомнящий, ll. С. Фаерман и Г. А. Яровинский (72) Авторы изобретения (71) Заявитель

Научно-исспедоватепьский институт специальных способов питья (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРОГАРА

ФУТЕРОВКИ

Изобретение относится к области электротермии и находит применение в индукционных кокильных печах, сходных с ними.

Известно, что при нарушении футеровки расплавленный металл может проникнуть к индуктору и вызвать разрушения, опасные для окружающего персонала, поэтому современные индукционные печи снабжены сетчатыми и заземляющими электродами. Сетч атый электрод находится снаружи индуктора, а заземляющий электрод контактирует с расплавом. Между сетчатым и заземляющим электродами подключен блок контроля прогара футеровки.

При проникновении расплава к сетчатому электроду возникает электрическая цепь, включающая блок контроля прогара футеровки (1).

Недостатком этого устройства является то, что заземляющий электрод под влиянием высокой температуры и действия расплава окисляется и разрушается. Расплав оказывается изолированным от контура заземления и при соприкосновении с сетчатым электродом блок контроля футеровки не срабатываетт.

Целью изобретения является повышение надежности и безопасности устройства в р аботе.

Для этого в устройство для контроля прогара футеровки, содержащее сетчатый и заземляющий электроды, соединенные с блоком контроля прогара футеровки, устанавливается изолированный диэлектрической втулкой контрольный электрод, соединенный с заземляющим электродом через блок контроля. В качестве контрольного и заземляющего электродов использованы огнеупорные чехлы термопар, выполненные из токопроводящего материал а.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — дан узе.: 1 на фиг. 1; на фиг. 3 — вариант использования в ка15 честве электродов чехлов термопар.

В нижней части корпуса 1 печи находится индуктор 2, обхваченный сетчатым электродом 3. В корпус также встроены термопары 4, служащие для замера температуры расплава, а также заземляющий электрод

5 и контрольный электрод 6, изолированный от корпуса диэлектрической втулкой 7.

Между сетчатым электродом 3 и заземляющим электродом 5 подключен блок 8 контроля прогара футеровки, а между заземляющим электродом 5 и контрольным 6—

616515

Формула изобретегчи» фиг.г

uz.

Редактор Е. Полионова

Заказ 4052/38

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретен ий и открытий

113035, Москва, )К-35, Раушская наб. д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 блок 9 контроля состояния заземляющего электрода 5.

В качестве заземляющего 5 и контрольного 6 электродов могут быть использованы огнеупорные чехлы 10 термопар 4, в этом случае они выполняются из теплопро- Б водящего материала, например графита, и вставляются в оправки 11.

Работает устройство следующим образом, Печь заполняют расплавом и он замыкает заземляющий 5 и контрольный 6 электроды. Срабатывает блок 9 контроля, сигнал изирующий о целостности обоих электродов. В случае разрушения одного из этих электродов электрическая цепь между ними прерывается, блок 9 выдает аварийный сигнал, после чего электроды меняют. Таким образом обеспечивается целостность заземляющего электрода и надежность заземлен ия расплава.

При разрушении футеровки печи расплав касается сетчатого электрода 3, срабагываег блок 8 контроля прогара футеровки, 20 зключается аварийная автоматика.

1. Устройство для контроля прогара футеровки преимущественно индукционных канальных печей, содержащее ссгчатый и заземляющий электроды, соединенные с блоком прогара футеровки, orëè÷ающсеея тем, что, с целью повышения надежности и безопасности в работе, оно снабжено контрольныч электродом и блоком контроля, подключенныМ между заземляющим и контрольн ы м электродами.

2. Устройство по п. 1, отличающееся тем, что в качестве контрольного и заземляющего электродов использованы огнеупорные чехлы термопар, выполненные из токопроводящего материала.

Источники информации, принятые во внимание при экспсртизе:

1. Патент фР1 чг 1220086, кл 81аз 21/04, 1967

Составитель В. Бахчеван

Техред О. Луговая Корректор и Власенко

Тираж 767 Подписное
