Реферат



i .»

» (/ г

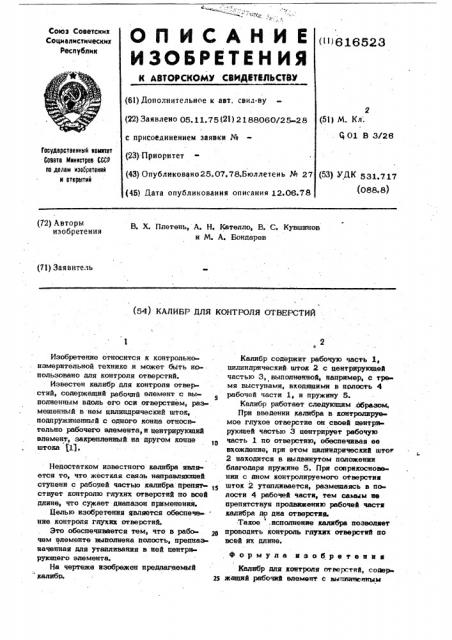

О П И С А Н И Е ()61еа з

ИЗОБРЕТЕН ИЯ

Союз Советских

Соцмалкстикескнх

Республик

К АВТОРСКОМУ СВИДИТИЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) 3assae8o 05.11.75(21) 2188060/25-28 (51) М. Кл с присоединением заявки № (23) Приоритет (43) Опубликовано25.07.78.Бюллетень ph 27 (45) Дата опубликования описания 12.06.78

901 В З/2В

Гооударотвенно1о номнтот

Совета Мнннотроо СССР оо делан нэооротоннй и отнрытнй (53) УДК 531.717 (088.8) (72) Авторы изобретения

В. Х. Плетень, А. Н. Кателло, В. С. Кувшинов и М. А. Бондарев (13) Заявитель (54) кАлиБР для кОнтРОля ОтвеРсТии

Изобретение относится к контрольноизмерительной технике и может быть использовано для контроля отверстий.

Известен калибр для контроля отверстий, содержащий рабочий элемент с вы5 полненным вдоль его оси отверстием, размещенный в нем цилиндрический шток, подпружиненный с одного конца относительно рабочего элемента,и центрируюший ,о штока P).

Недостатком известного калибра sansется то, что жесткая связь направляющей студени с рабочей частью калибра препяъ-, ствует контролю глухих отверстий по всей длине, что сужает диапазон применения.

Целью изобретения является обеспече- ние. контроля глухих отверстий.

Это обеспечивается тем, что в рабочем элементе выполнена полость, предназначенная для утанливания в ней центри руюшего элемента.

На чертеже изображен предлагаемый калибр. 25 о

Калибр содержит рабочую часть 1, цилиндрический шток 2 с центрируюшей частью 3, выполненной, например, с тре мя выступами, входящими в прлость 4 рабочей части 1, и пружину 5.

Калибр работает следующим образом.

При введении калябра в «онтролируе мое глухое отверстие он своей центрируюшей частью 3 центрирует рабочую часть 1 по отверстию, обеспечивая ее вхождение; нри этом цилиндрический шток

2 находится в выдвинутом положении благодаря пружине S. При соприкоснове нии с дном контролируемого отверстия шток 2 утапливается, размещаясь в полости 4 рабочей части, тем самым не препятствуя продвижению рабочей части калибра до дна отверстия.

Такое,исполнение калибра позволяет проводить контроль глухих отверстий по всей их длине.

Формула изобретения

Калибр для контроля отверстий, содеял» жащий рабочий элемент с вьптенненным

616523

Составитель А, щвыркова

Текред А- Bovqaa Корректор Н. Ковалева

Редактор Л.. Народиаа

Заказ 4055/39 . %раж 872. Подписное. ИНИИПИ РЖудапственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, ЖЗЗ,- Раушскаи наб., д, 4/6 филиал ППП Патент, г. Ужгород, ул. Проектная, 4 вдоль его ося отверстием, размешенный в нем цилиндрический шток, подпружиненный с одного конца относительно рабочего элемента,:я центрирующий элемент, закрепленный на другом конце штока, отличающийся тем, что, с цепью обеспеченяя контроли глухих отверстий, в рабочем элементе выполнена полость, предназначенная для утаплявания в ней центрируюшего элемента.

Источники информации, принятые но внимание пря экспертизе:

1. Коченов Ж. И. Контрольно-измерительные автоматы и приборы дли автоматических линий. М., Машиностроеняе, :1965, с. 33-34, рис. 16 б.
