И 61666

Класс 42h, 17ра

СССР

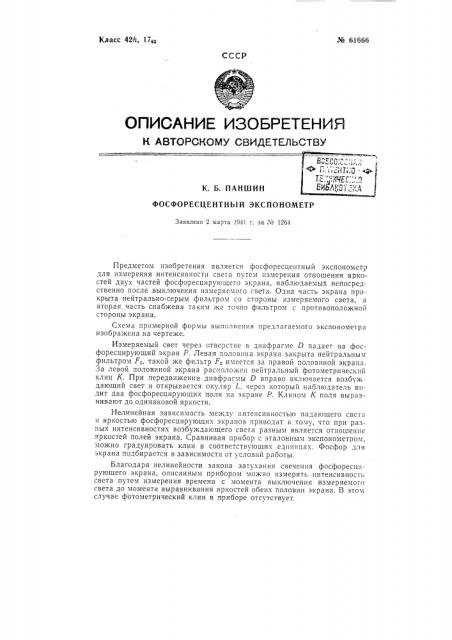

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ФО СФОР ЕС ЦEHTНb I A ЭКСПОНОМЕТР

Заявлено 2 марта 1941 г. за М 1264

Предметом изобретения является фосфоресцентный экспонометр для измерения интенсивности света путем измерения отношения яркостей двух частей фосфоресцирующего экрана, наблюдаемых непосредственно после выключения измеряемого света. Одна часть экрана прикрыта нейтрально-серым фильтром со стороны измеряемого света, а вторая часть снабжена таким же точно фильтром с противоположной стороны экрана.

Схема примерной формы выполнения предл",ãàåìîãî экспонометра изображена на чертеже.

Измеряемый свет через отверстие в диафрагме D падает на фосфоресцирующий экран P. Левая половина экрана закрыта нейтральным фильтром F>, такой же фильтр F.. имеется за правой половиной экрана.

3a еВоН II0JI0BHHoH 3KpBFIa pacrIo;10i1(ei(нейтра:r ный фотометрический клин К. При передвижении диафрагмы D вправо включается возбуждающий свет и открывается окуляр L, через который наблюдатель видит два фосфоресцирующих поля на экране P. Клином К поля выравнивают до одинаковой яркости.

Нелинейная зависимость между интенсивностью падающего света и яркостью фосфоресцирующих экранов приводит к тому, что пои разных интенсивностях возбуждающего света разным является отношение яркостей полей экрана. Сравнивая прибор с эталонным экспонометром, можно градуировать клин в соответствующих единицах. Фосфор для экрана подбирается в зависимости от условий работы.

Благодаря нелинейности закона затухания свечения фосфоресцирующего экрана, описанным прибором можно измерять интенсивность света путем измерения времени с момента выключения измеряемого света до момента выравнивания яркостей обеих половин экрана. В этом случае фотометрический клин в приборе отсутствует. № 61666

Предмет изобретен ия

1. Фосфоресцентный экспонометр (фотометр), отличающийся тем, что он имеет фосфоресцирующий экран Р, перед одной половиной которого установлен нейтральный фильтр F>, а за второй половиной такой же фильтр F, с целью измерения интенсивности света путем измерения отношения яркостей обеих половин экрана, наблюдаемых непосредственно после выключения измеряемого света.

2. В фосфоресцентном экспонометре по п. 1 применение фотометрического клина К для измерения отношения яркостей свечения двух половин экрана
