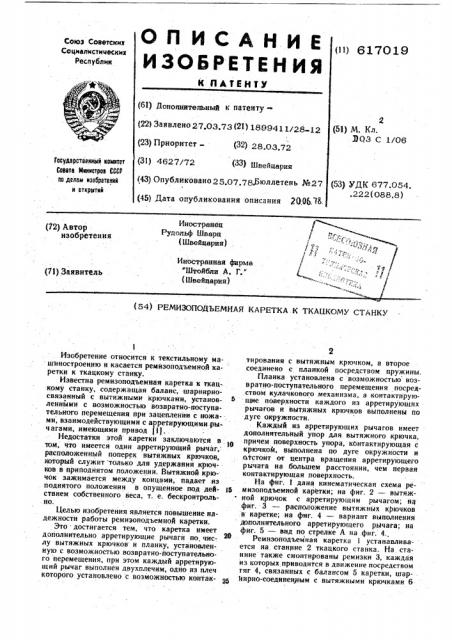

О П И С А Н И Е „„,уо,в

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (61),Исполнительный к патенту(22} Заявлено 27.03.73 (21) 189911 т/28 т2»

Z (51) М. Кл.

303 С 1/06

{23) Приоритет — (32) 28.03 72

{31) <627/72 (33) Швейцария

1 оаудеротвехнмх комхтет

Сооета Меиестрое СССР по делам кзооретенхй и открытей

{43) Опубликовано25.07.78.Бюллетень №27 (53) УДК 677.054. .222 (08 8.8 ) (45) Дата опубликования описания 2905 М

Иностранец

Рудольф Шварц (Швейцария) (72) Автор изобретения

Иностранная фирма

Штойбли A. Г." (Швейцария) (71) Заявитель (54) РЕМИЗОПОДЪЕМНАЯ КАРЕТКА К ТКАЦКОМУ СТАНКУ

Изобретение относится к текстильному машиностроению и касается ремизоподъемной ка- ретки к ткацкому станку.

Известна ремизоподъемная каретка к ткац-. кому станку, содержащая баланс, шарнирносвязанный с вытяжными крючками, установленными с возможностью возвратно-поступательного перемещения при зацеплении с ножами, взаимодействующими с арретнрующими ры.чагами, имеющими привод 11f..

Недостатки этой каретки заключаются в 10 том, что имеется один арретирующий рычаг, расположенный поперек вытяжных крючков, который служит только для удержания крючков в приподнятом положении. Вытяжной крючок зажимается между концами, падает из поднятого положения в опущеиное под дей- 15 ствнем собственного веса, т. е. бескронтроль. но.

Целью изобретения является повышение надежности работы ремизонодъемной каретки.

Зто достигается тем, что каретка имеет дополнительно арретирующие рычаги по. числу вытяжных крючков и планку, установленную с возможностью возвратно-поступательного перемещения, при этом каждый арретярующий рычаг выполнен двухплечим, одно из плеч которого установлено с возможностью контактнрования с вытяжным крючком, а второе соединено с планкой посредством пружины.

Планка установлена с возможностью возвратно-поступательного перемещения посредством кулачкового механизма, а контактирующие поверхности каждого из арретирующнх рычагов и вытяжных крючков выполнены по дуге окружности.

Каждый из арретирующих рычагов имеет дополнительный упор для вытяжного крючка, причем поверхность упора, кОнтактирующая с крючкой, выполнена по дуге окружности и .отстоит от центра вращения арретнрующего рычага на большем расстоянии, чем первая контактирующая поверхность.

На фнг. I дана кинематическая схема ремизоподъемной каретки; на фиг. 2 — вытяж ной крючок с арретирующнм рычагом; на фиг. 3 — расположение вытяжных к}крючков в каретке; иа фиг. 4 — вариант выполнения дополнительного арретнрующего рычага; на фнг. 5 — вид цо стрелке А на фнг. 4..

Ремизоподъемная каретка 1 устанавливается иа станине 2 ткацкого станка. На станине также смонтированы ремизки 3, каждая из которых приводится s движение посредством тяг 4„связанных с балансом 5 каретки, шарнирно-соединенным с вытяжными крючками 6 и 7, которые периодически взаимодействуют с ножами 8 и 9, соответственно, перемещающимися возвратно-поступательно. Арретирующий рычаг 10 установлен над каждым из вытяжных крючков 6 и 7 и взаимодействует с каждым нз них плечом 11, контактирующие поверхности крючка и рычага выполнены по дуге окружности. Другое плечо 12 арретирующего рычага 10 соединено с планкой 13 посредством пружины 14. Планка 13 установлена с возможностью возвратно-поступательного перемещения посредством кулачкового механизма, состоящего из кулачка 15, взаимодействующего с роликом 16, установленным на конце рычага 17, другой конец которого связан с планкой 13. Д,.я ограничения перемещения арретируюшего рычага 10 против его плеча 12 установлен упор 18. Плечо 11 арретирующего рычага 10 может быть выполнено с дополнительным упором 19, взаимодействующим также с крючком (фиг. 4).

Упор 19 контактирует с верхней кромкой вытяжного крючка и служит для поджатия крючка при его опускании.

Нижняя кромка вытяжных крючков 6 и 7 иаходится в контакте с иглой 20, управляющей подъемом и опусканием.

Благодаря, поверхностям плеча 11 арретируюшего рычага 10 и крючка, выполненных яо окружности, обеспечивается высокий подъем крючка, причем это позволяет полностью разгрузить иглу 20. Напротив каждого конца баланса 5 установлены упоры 21, Подъем ремизок осуществляется следующим образом.

Во время работы станка устройство, управляющее работой игл (на чертеже не показано), опускает соответствующую иглу 20. Вместе с иглой опускается и вытяжной крючок 6. Опусканию крючка способствует также усилие, создаваемое пружиной !4 при перемещении планки 13 и передаваемое посредством плеч 12 я 11 арретирующего рычага 10 вытяжному крючку 6. После полного опускания крючка происходит его зацепление перемещающимся ножом 8. Крючок 6 начинает перемещаться вместе с ножом и тянет один конец баланса 5, при этом другой конец баланса 5 упирается в упор 21, и перемещение середины баланса 5 передается тягам, которые и поднимают ремизку 3.

Формула изобретеяия

1. Ремизоподъемная каретка к ткацкому р станку, содержащая баланс, шарнирно-связанный с вытяжными крючками, установленными с возможностью возвратно-поступательного перемещения при зацеплении с ножами, взаимодействующими с арретирующими рычагами, имеющими привод, отличаюи!аяся тем, что, с целью повышения надежности работы, она имеет дополнительно арретирующие рычаги по числу вытяжных крючков и планку, установленн о с воэможностью возвратно-поступательного перемещения, при этом каждый арретирующий рычаг выполнен двухплечим, одно нз плеч котброго установлено с воэможностью контактирования с вытяжным крючком, а второе— соединено с планкой госредством пружины.

2. Каретка по и, i, отличающаяся тем, что планка установлена с возможностью воэврат25 но-поступательного перемещения посредством кулачкового механизма.

3. Каретка цо пп. и 2, отличающаяся тем, что контактирующке поверхности каждого из арретирующих рычагов и вытяжных крючков выполнены по дуге окружности.

4. Каретка ио пп; — 3, отличающаяся тем, что каждый из арретирующих рычагов имеет дополнительный упор для вытяжного крючка, причем поверхность упора, контактирующая с крючком, выполнена по дуге окружности н от. N стоит.от центра вращения арретирующего рычага на большем расстоянии, чем первая контактирующая новерхность, Источники информации; принятые во внимание при экспертизе:.

1; Патент Швейцарии № 352291, кл, 8ба 3, !

961.

6l 7019

t4ere S вью, е
