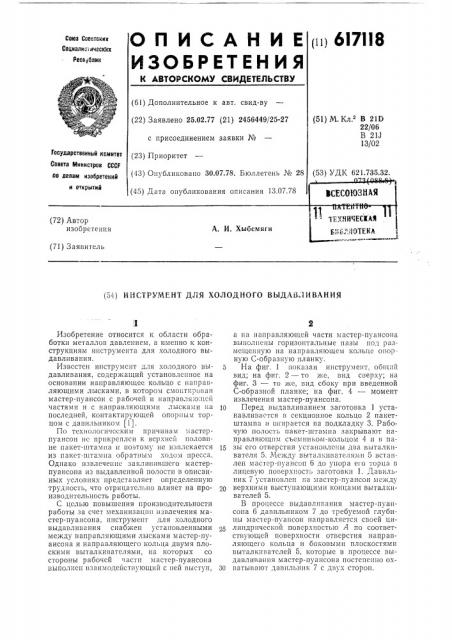

Инструмент для холодного выдавливания
Иллюстрации
Реферат
617118
После разгрузки обоймы и освобо>кдения секционного кольца 2 пакет-штампа и заготовки 1 от возникающих в процессе выдавливания радиальных напряжений, последнюю вместе с мастер-пуансоном 6 при помощи выталкивателей 5 поднимают вручную до открытия на мастер-пуансоне лысок Б для съема, куда вставляют опорную планку 8, подвешивая таким образом мастер-пуансон 6 с заготовкой на верхней поверхности направляющего кольца-съемника 4, затем давильник 7 поднимают, поворачивают на 90, устанавливают на верхние торцы выталкпвателей и нажатием пресса снимают заготовку с мастер-пуансона 6. После этого снимают направляющее кольцо-съемник 4 вместе с мастер-пуансоном 6, вынимают заготовку 1, и пакетштамп готов к следующему рабочему циклу.
Применение инструмента позволяет механизировать ручную работу, ликвидировать целый ряд вспомогательных операций, необходимых для извлечения мастер-пуансона из выдавленной полости, и уменьшить вероятность поломки мастер-пуансонов при извлечении их с помощью ручных приспособлений и слесарных инструментов.
Испытания предложенного направляющего кольца-съемника на пакет-штампе при выдавливании рельефных полостей показывают сокращение числа операций и снижение затрат времени на вспомогательные операции при извлечении мастер-пуансона из выдавленной полости (съема заготовки).
Формула изобретения
Инструмент для холодного выдавливания, содержащий установленное на основании
1О направляющее кольцо с направляющими лысками, в котором смонтирован мастерпуансон с рабочей и направляющей частями, с направляющими лысками на последней, контактирующий опорным торцом с да15 вильником, отл и ч а ющийся тем, что, с целью повышения производительности работы, он снабжен установленными между направляющими лысками мастер-пуансона и направляющего кольца двумя плоскими выталкивателями, на каждом из которых со стороны рабочей части мастер-пуансон выполнен взаимодействующий с ней выступ, а на направляющей части мастер-пуансона выполнены горизонтальные пазы под размещенную на направляющем кольце опорную С-образную планку, Источники информации, принятые во внимание при экспертизе
1, Авторское свидетельство СССР
ЗО № 288529, кл. В 21J 5/00. 1965.
