Реферат



1, 6I7I 8 I

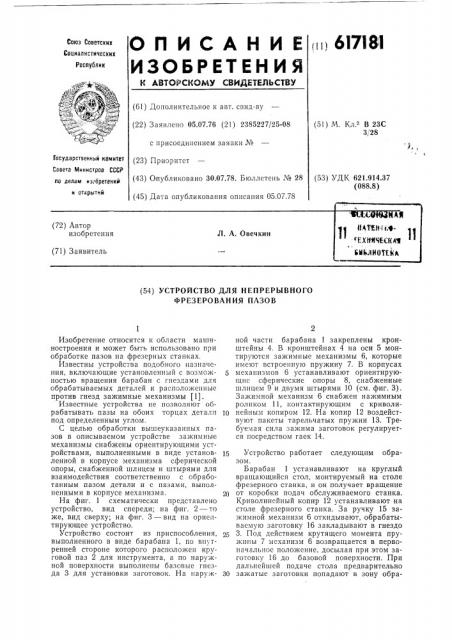

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Ф Ф (> (61) Дополнительное к авт. свид-ву (22) Заявлено 05.07,76 (21) 2385227/25-08 с присоединением заявки № (23) Приоритст (43) Опубликовано 30.07.78. Бюллетень № 28 (45) Дата опубликования описания 05.07.78 (51) X. К.л. а 23С

3 28

Гасударственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 621.914.37 (088.8) (54) УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОГО

ФРЕЗЕРОВАНИЯ ПАЗОВ

Изобретение относится к области машиностроения и может быть использовано при обработке пазов на фрезерных станках.

Известны устройства подобного назначения, включающие установленный с возможностью вращения барабан с гнездами для обрабатываемых деталей и расположенные против гнезд зажимные механизмы (1).

Известные устройства не позволяют обрабатывать пазы на обоих торцах детали 10 под определенным углом.

С целью обработки вышеуказанных пазов в описываемом устройстве зажимные механизмы снабжены ориентирующими устройствами, выполненными в виде установленной в корпусе механизма сферической опоры, снабженной шлицем и штырями для взаимодействия соответственно с обработанным пазом детали и с пазами, выполненными в корпусе механизма. 20

На фиг. 1 схематически представлено устройство, вид спереди; на фиг. 2 — то же, вид сверху; на фиг. 3 — вид на ориентирующее устройство.

Устройство состоит из приспособления, выполненного в виде барабана 1, по внутренней стороне которого расположен круговой паз 2 для инструмента, а по наружной поверхности выполнены базовые гнезда 3 для установки заготовок. На наруж- 30 ной части барабана 1 закреплены кронштейны 4. B кронштейнах 4 на оси 5 монтируются зажимные механизмы 6, которые имеют встроенную пружину 7. В корпусах механизмов 6 устанавливают ориентирующие сферические опоры 8, снабженные шлицем 9 и двумя штырями 10 (см. фиг. 3).

Зажимной механизм 6 снабжен нажимным роликом 11, контактирующим с криволинейным копиром 12. На копир 12 воздействуют пакеты тарельчатых пружин 13. Требуемая сила ".àæèìà заготовок регулируется посредством гаек 14.

Устройство работает следующим образом.

Барабан 1 устанавливают на круглый вращающийся стол, монтируемый на столе фрезерного станка, и он получает вращение от коробки подач обслуживаемого станка.

Криволинейный копир 12 устанавливают на столе фрезерного станка. За ручку 15 зажимной механизм 6 откидывают, обрабатываемую заготовку 16 закладывают в гнездо

3. Под действием крутящего момента пружины 7 механизм 6 возвращается в первоначальное положение, досылая при этом заготовку 16 до базовой поверхности. При дальнейшей подаче стола предварительно зажатые заготовки попадают в зону обра
