Стенд для разборки полотна транспортера

Стенд для разборки полотна транспортера

Иллюстрации

Показать все

Реферат

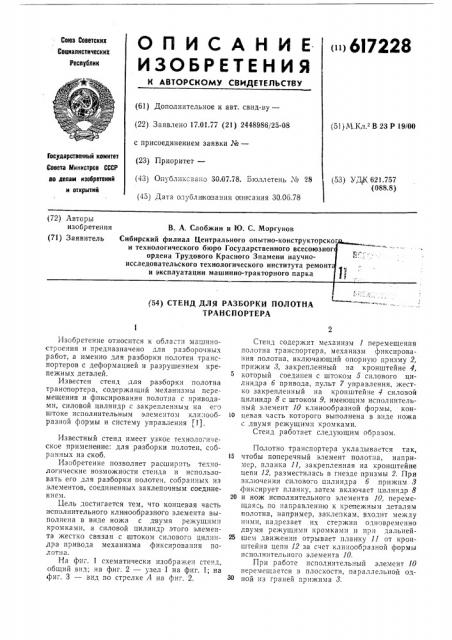

ОПИСАНИЕ

ИЗО6РЕТЕ Н Й Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<»> 6I7228

Союз Советских социалистических

Республик (61) Дополнительчое к авт. свид-ву— (22) Заявлено 17.01.77 (21) 2448986/25-08 с присоединением заявки ¹â€” (23) Приоритет— (43) Опубликсвано 30.6?,78. Бюллетень ¹ 28 (45) Дата опубликования описания 30.06.78 (51) М Кл г В 23 P 19/ОО

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УД К 621.757 (О88.8) (72) Авторы изобретения В. А. Слобжин и Ю. С. Моргунов (71) Заявитель Сибирский филиал Центрального опытно конс и технологического бюро Г ордена Трудового Кра исследовательского техноло и эксплуатации маши (54) СТЕНД ДЛЯ РАЗБОРКИ ПОЛОТНА

ТРАНСПОРТЕРА

Изобретение относится к области машиностроения и предчазначено для разборочных работ, а именно для разборки полотен транспортеров с деформацией и разрушечием крепежных деталей.

Известен стенд для разборки полотна транс портера, содержащий механизмы перемещения и фиксирования полотна с приводами, силовой цилиндр с закрепленным на его штоке исполнительным элементом клинообразной формы и систему управления .г,1).

Известный стенд имеет узкое техноло,"ическое применение: для разборки полотен, собр а н ных из скоб.

Изобретение позволяет расширить технологические возможности стенда и использовать его для разборки полотен, собранных из элементов, соединенных заклепочным соединением.

Цель достигается тем, что концевая часть исполнительного клинообразного элемента выполнена в виде ножа с двумя режущими кромками, а силовой цилиндр этого элемента жестко связан с штоком силового цилиндра привода механизма фиксирования no OTlj a.

На фиг. 1 схематически изображен стенд, общий вид; на фиг. 2 — узел 1 на фиг. 1; на фиг. 3 — вид по стрелке А на фиг. 2.

Стенд содержит механизм 1 перемещения полотна транспортера, механизм фиксирования полотна, включающий опорную призму 2, прижим 3, закрепленный на кронштейне 4, который соединен с штоком 5 силового цилиндра б привода, пульт 7 управления, жестко закрепленный на кронштейне 4 силовой цилиндр 8 с штоком 9, имеющим исполнительный элемент 10 клинообразной формы, кон10 цевая часть которого выполнена в виде ножа с двумя режущими кромками.

Стенд работает следующим образом.

Полотно транспортера укладывается так, 15 чтобы поперечный элемент полотна, например, планка 11, закрепленная на кронштейне цепи 12, разместилась в гнезде призмы 2. При включении силово;о цилиндра б прижим 3 фиксирует планку, затем включает цилиндр 8

20 и нож исполнительного элемента 10, перемещаясь по направлению к крепежным деталям

:полотна, например, заклепкам, входит между ними, надрезает их стержни одновременно двумя режущими кромками и при дальней25 шем движении отрывает планку 11 от кронштейна цепи 12 за счет клинообразной формы исполнительного элемента 10.

При работе исполнительный элемент 10 перемещается в плоскости, параллельной од@ ной из граней прижима 3.

Форму "а изобретения

Стенд для разборки полотна транспортера, содержащий механизмы перемещения и фиксирования полотна с приводами, например, в виде силовых цилиндров, а также силовой цилиндр с закрепленным на его штоке исполнительным элементом клинообразной, формы и систему управления, отличающийся тем, что, с целью расширения технологических возожностей, концевая часть указанного элемента выполнена 3 виде ножа с двумя режущими кромками, а силовой цилиндр этого элемента жестко связан с штоком силового

5 t.„êëëèäðà и=-ханизма фиксирования полотна.

Источник информации, принятый,во внимание при экспертизе:

1. Авторское свидетельство СССР № 51О34б, И кл. Б 23 Р 19/ОО, 1974.

Редактор Т. Морозова

Составитель C. Новик

Техред О. Тюрина

Корректор 8. Гутман

Заказ 443/711 Изд. № 528 Тираж 1263

НПО Государственного комитета Совета Министров СССР по делам изобретений н открытий

Москва, )К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

Подписное
