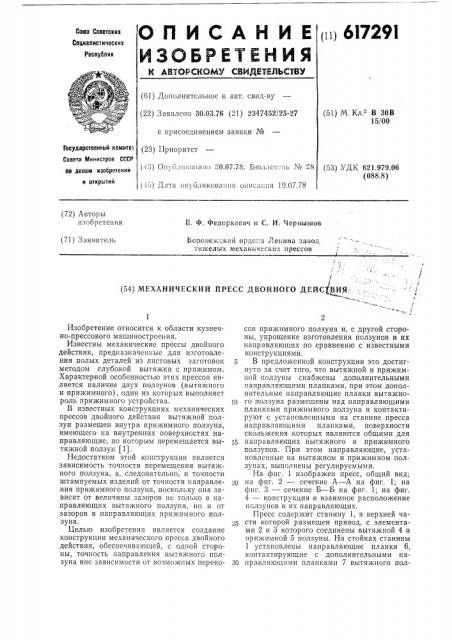

Воронежский орде;:а Ленина завод тяжелых механических прессов т (54) МЕХАНИЧЕСКИЙ ПРЕСС ДВОЙНОГО ДЕЙСТВИЯ.;.

Изобретение относится к области кузнечно-прессового машиностроения.

Известны механические прессы двойного действия, предназначенные для изготовления полых деталей из листовых заготовок методом глубокой вытяжки с прижимом.

Характерной особенностью этих прессов является наличие двух ползунов (вытяжного и прижимного), один из которых выполняет роль прижимного устройства.

В известных конструкциях механических прессов двойного действия вытяжной ползун размещен внутри прижимного ползуна, имеющего на внутренних поверхностях направляющие, по которым перемещается вытяжной ползун (1).

Недостатком этой конструкции является зависимость точности перемещения вытяжного ползуна, а, следовательно, и точности штампуемых изделий от точности направления прижимного ползуна, поскольку она зависит от величины зазоров нс только в направляющих вытяжного ползуна, но и от зазоров в направляющих прижимного ползуна.

Целью изобретения является создание конструкции механического пресса двойного действия, обеспечивающей, с одпой стороны, точность направления вытяжного ползуна вне зависимости от возможных перекосов прижимного ползуна и, с другой стороны, упрощение изготовления ползунов и их направляющих по сравнению с известными конструкциями.

5 В предложенной конструкции это достигнуто за счет того, что вытяжной и прижимной ползуны снабжены дополнительными направляющими планками, при этом дополнительные направляющие планки вытяжного ползуна размещены над направляющими планками прижимного ползуна и контактируют с установленными на станине пресса направляющими планками, поверхности скольжения которых являются общими для

15 направляющих вытяжного и прижимного ползунов. При этом направляющие, установленные на вытяжном и прижимном ползунах, выполнены регулируемыми.

На фиг. 1 изображен пресс, общий вид;

2ð на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 1; на фиг.

4 — конструкция и взаимное расположение ползунов и их направляющих.

Пресс содержит станину 1, в верхней части которой размещен привод, с элементами 2 и 3 которого соединены вытяжной 4 и прижимной 5 ползуны. На стойках станины

1 установлены направляющие планки 6, контактирующие с дополнительными наЗр правляющими планками 7 вытяжного пол617291

1 зуна 4 и с дополнительными направляю цими планками 8 прижимного ползуна 5.

В процессе эксплуатации пресса требуемые величины зазоров в направлении вытяжного ползуна 4 и прижимного ползуна 5 устанавливаются независимо для каждого из ползунов за счет регулировки направляющих 7 и 8 планок посредством нажимных

9 и оттяжных 10 винтов, предусмотренных в каждой направляющей.

Таким образом, предложенная конструкция механического пресса двойного действия обеспечивает повышенную точность перемещения вытяжного ползуна, лимитируемую величиной зазоров только в направляющих вытяжного ползуна, упрощение конструкции и снижение трудоемкости изготовления прижимного ползуна за счет исключения обработки привалочных поверхностей для направляющих вытяжного ползуна внутри прижимного ползуна, свободный доступ к механизмам, размещенным на вытяжном ползуне, за счет сокращения высоты прижимного ползуна до всличины, оп5

15

20 ределяемой только прочностью и жесткостью прижимного ползуна.

Формула изобретения

Механический пресс двойного действия, содержащий соосно установленные на станине в направляющих планках вытяжной и прижимной ползуны, отличающийся тем, что, с целью повышения точности перемещения вытяжного ползуна, вытяжной и прижимной ползуны снабжены закрепленными на каждом из них дополнительными направляющими планками, контактирующими с одной и той же поверхностью скольжения направляющих планок станины, при этом дополнительные направляющие планки вытяжного ползуна размещены над дополнительными направляющими планками прижимного ползуна.
