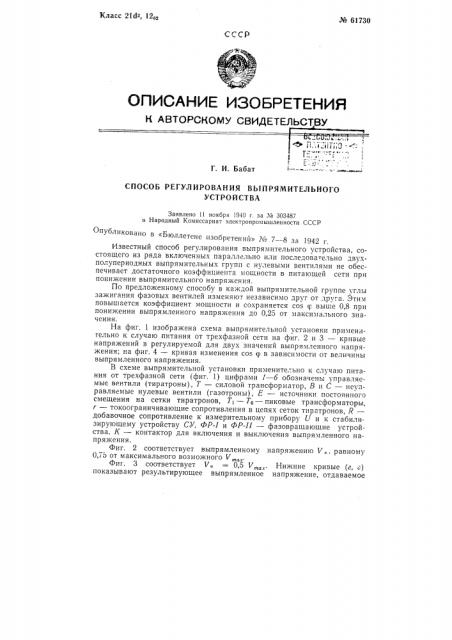

Класс 21Ф, 12,2 № 61730

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г. И, Бабат

СПОСОБ РЕГУЛИРОВАНИЯ ВЫПРЯМИТЕЛЬНОГО

УСТРОЙСТВА

Заявлено !! ноября !940 г. за М 303487 в Народный Комиссариат электропромышленности СССР

Опубликовано в « о в «Бюллетене изобретен!и!» " 7 — 8 за 1942

Известный способ регулирования выпрямительного устройства, состоящего из ряда включенных параллельно или последовательно двухполупериодных выпрямительных групп с нулевыми вентилями не обеспечивает достаточного коэффициента мощности в питающей сети при понижении выпрямительного напряжения.

По предложенному способу в каждой выпрямительной группе углы зажигания фазовых вентилей изменяют независимо друг от друга. Этим повышается коэффициент мощности и сохраняется cos y выше 0,8 при понижении выпрямленного напряжения до 0,25 от максимального значения.

На фиг. 1 изображена схема выпрямительной установки применительно к случаю питания от трехфазной сети на фиг. 2 и 3 — кривые напряжений в регулируемой для двух значений выпрямленного напряжения; на фиг. 4 — кривая изменения cos ср в зависимости от величины выпрямленного напряжения.

В схеме выпрямительной установки применительно к случаю питания от трехфазной сети (фиг. 1) цифрами 1 — б обозначены управляемые вентили (тиратроны), Т» С вЂ” неуправляемые нулевые вентили (газотроны), Š— источники постоянного смещения на сетки тиратронов, Т, — Т, — пиковые трансформаторы, r — токоограничивающие сопротивления в цепях сеток тиратронов, R— добавочное сопротивление к измерительному прибору U и к стабилизирующему устройству СУ, ФР-I и ФР-II — фазовращающие устройства, К вЂ” контактор для включения и выключения выпрямленного напряжения.

Фиг. 2 соответствует выпрямленному напряжению V равному

0,75 от максимального возможного V

Фиг. 3 соответствует V. = 0,5 V „.. Нижние кривые (г, г) показывают результирующее выпрямленное напряжение, отдаваемое

М 61730 нагрузке, верхние кривые (а, б, в) — напряжения отдельных каскадов.

Из .этих -фигур видно, что по предлагаемому способу в каждой выпрямительной группе одновременно управляется только один вентиль (а не два, как это обычно делается). Таким образом весь интервал регулирования напряжения от максимума до нуля разбивается на два интервала. B первом интерва".е (от V, до V, = 0,5 У „„) р р

8 и 5 полностью открыты, а управляются только тиратроны 2, 4 и 6.

Когда выпрямитель отдает максимальное напряжение, то основной гармоникой его является шестая. При понижении выпрямленного напряжения V. и нем появляется третья гармоника. Однако амплитуда этой гармоники невелика и самое важное, что при понижении выпрямленного напряжения. вдвое амплитуда третьей гармоники становится равной нулю. Основной при этом становится снова шестая гармоника. При

V„= 0,5 V,„âîëíèñòîñòü выпрямленного напря>кения такая же, как и п и V„= U „V,,= — 0,5 V „,Когда тиратроны 2, 4 и б полностью заперты, каждая выпрямительная группа работает, как однополупеиодная. Сов при этом равен единице. Для дальнейшего пони>кения выпрямленного напряжения увеличивают угол зажигания тиратронов

1, 8, 5.

На фиг. 4 показана кривая изменения cosy в зависимости от величины выпрямленного напря>кения.

П едлагаемый способ двухинтервального регулирования может быть использован не только в схемах с последовательным включением выпрямительных групп, но также и в схемах с многоанодными ртутными выпрямителями. В этом случае отдельные выпрямительные группы включаются параллельно при помощи разделительных дросселей.

При пуске выпрямителя в работу сначала фазовращающие устройства ФР-1 и ФР-11 устанавливаются таким образом, что углы зажигания всех фаз ф овых вентилей близки к 180 . При этом выпрямленное на"с вом ФР-II пряжение равно нулю. Затем фазовращающим устройством выпрямленное напряжение поднимается до половины своего максимального значения. Дальнейшее повышение выпрямленного напряжения производится фазовращающим устройством ФР-I. После установления ленного напряжения может быть включено стабилизирующее устройство, которое уже в дальнейшем будет поддерживать неизмен ным величину этого напряжения.

Предмет изобретения

1. Способ регулирования выпрямительного устройства, состоящего а включенных параллельно или последовательно двухполупериодHbIx выпрямительных групп с нулевыми вентилями, отличающийся тем, что в каждой г дой группе углы зажигания фазовых вентилей изменяют независимо друг от друга.

2. Прием выполнения способа по и. 1, отличающийся тем, что

=- 0,5 V . до V = V в каждой выпрямительной птах группе меняют угол зажигания только одного из фазовых вентилей, в

-,о время как другой фазовый вентиль работает, как неуправляемый. № 61730
