Способ консервирования волокнистых материалов и изделий из них

Способ консервирования волокнистых материалов и изделий из них

Иллюстрации

Показать все

Реферат

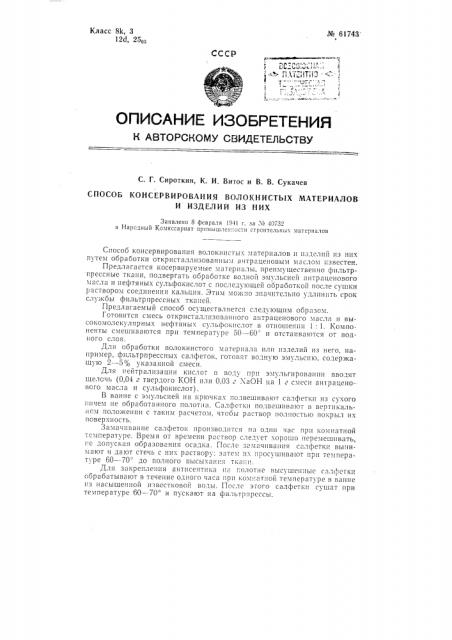

Щ 61743 а

Класс 8k, 3

25юз

СССР

"« 2 л, !!," (!

"- ъ 1Л! !1Т!13 «-- ;, 1 от ", ...

I (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С. Г. Сироткин, К. И. Витос и В. В. Сукачев

СПОСОБ КОНСЕРВИРОВАНИЯ ВОЛОКНИСТЫХ МАТЕРИАЛОВ

И ИЗДЕЛИЙ ИЗ НИХ

Заявлено 8 февраля 194! г. за М 40732 в Народный Комиссариат промышленности строительных материалов

Способ консервирования волокписгых материалов и изделий из них путем обработки откристаллизованным антраценовым маслом известен.

Предлагается косервируемые материалы, преимущественно фильтрг!рессные ткани, подвергать обработке водной эмульсией антраценового масла и нефтяных сульфокислот с последующей обработкой после сушки раствором соединения кальция. Эти!! мож!!о значительно удлинить срок с !у)кбы фильтрпрессных тканей.

Предлагаемый способ осуществляется следующим образом.

Готовится смесь откристаллизова I!Iol0 антраценовогO масла и вынефтяных су.7ьфо!(Ис IQT B отношении 1: 1. Компоненты смешива!отся при температуре 50 — 60= и отстаиваются от водного слоя.

Для обработки волокнистого материала илп изделий из него, например, фильтрпрессных салфеток, готовят водную эмульсию, содержащую "— 5 Я, указанной смеси.

Для нейтрализации кислот в воду при эмульгировании вводят щелочь (0,04 г твердого КОН или 0,03 г ХаОН На 1 г смеси антраценового масла и сульфокислот).

В BBHHe c эмульсией HH к17!Очках подвешивают салфетки из c)7(ol о !!ичем не обработанного полотна. Салфетки по,7вешивают в вертикаль с полОГкении с таким 1засчетом, чтобы pdcTBop по;!Иостью по! phl;I их поверхность.

Замачивание салфеток производится па о7l!H час пр!! комнатной тс.,l!:ературе. Время от времени раствор сле !ует хорошо перемешивать, f c. допуская образования осадка. После замачпва;!Ия с;!.7фетки мают и да!от стечь с них раствору: затем их просушивают при температуре 60 — 70 до полного высыхания ткан!.

Для закрепле! I!B антисептика H"..П .олотне высушенные салфетки обрабатывают в течение одного часа при комнатной температуре в ванне пз насыщенной известковой воды. После этого салфетки сушат при температуре 60 — 70 и пускают на фильтрпрессы..№ б1743

Работать следует,со свежеприготовленной эмульсией антраценового масла, так как длительно стоявший раствор расслаивается и его эмульгирующая способность резко понижается.

Ниже приводится таблица, в которой указаны результаты испытания фильтрпрессного полотна, обработанного: a) по предлагаемому способу и б) таннатами хрома.

Количество воды, проходящей через

1 см- зв течение 10 мин., в смз

Наименование обработки

Образцы

2 (3

43,2

83,14

71,98

Обработка таннатами хрома

Обработка эмульсией антраценового масла и сульфокислот

129,50

238,59

103,60

Предмет изобретения

Техред А, А. Камышникова Корректор В. В. Комарова.Редактор В. В. ПХазова

Подп. к печ. 30/Х1 — 61 г. Формат бум. 70 )(108 /ы .Зак. 3021/14 Тираж 220

ЦБТИ при Комитете по делам изобретений и при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д.

Объем 0,18 изд. л.

Цена 4 коп. открытий

2/6

Типография. по. Сапунова, 2.

Способ консервирования волокнистых материалов и изделий из них, например, фильтрпрессных тканей, с применением антраценового масла, о т л и ч а ю.шийся тем, что волокнистый материал или изделие из него пропитывают водной эмульсией антраценового масла и нефтяных сульфокислот (контакт), сушат, обрабатывают раствором соединения .кальция, например. известковой водой, и снова высушивают.
