Плавень для изготовления керамических изделий

Плавень для изготовления керамических изделий

Иллюстрации

Показать все

Реферат

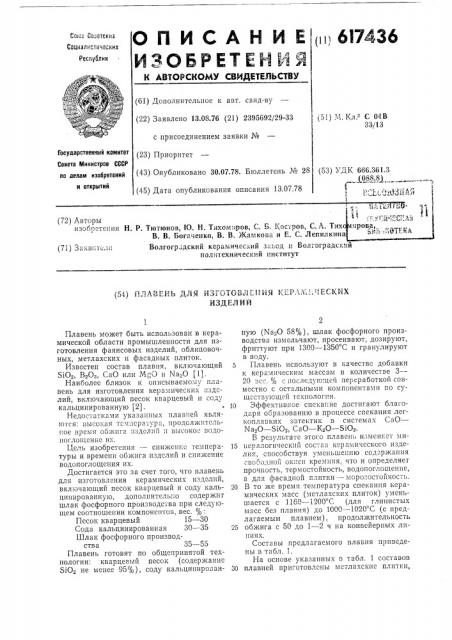

О П И С А Н И Ei 6I7436

Сорсз Сосетскнк

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 13.08.76 (21) 2395692/29-33 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.07.78, Бюллетень № 28 (45) Дата опубликования описания 13.07.78 (51) М. Кл.2 С 04В

33/13

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 666.361.3 (088.81

Г ...

:.,"."п1 11 Л .р

) ,- . (72) Авторы изобретения Н. Р. Твтюнов, Ю. H. Тихомиров, C. Б. Костров, C. A. Tux

В. В. Богаченко, В. В. Жамкова и Е. C. Лепилкина

Волгоградский керамический за»од и Вол-,оградск.-:":й политехнический институт (71 ) Заявите;lii (54) 1рЛЛВВ11Ь ДЛЯ ИЗ ОТОВАРИ.8 ЙЯ V iP.Ы;!. ЕСКИХ

ВЗДЕЛ NA

Плавень может быть использован в керамической области промышленности для изготовления фаянсовых изделий, облицовочных, метлахских и фасадных плиток.

Известен состав плавпя, включающий

SiO2, В20з, СаО или MvO u КарО (1).

Наиболее близок к описываемому плавень для изготовления керамических изделий, включающий песок кварцевый и соду кальцинированную (2).

Недостатками указанных плавней явля1Отся: высокая тсмпсрат р а, продОлжитсльное время обзкига изделий и высокое водоПОГЛОЩСНИЕ ИХ.

Цель изобретения — спижснкс температуры и времени обжига изделий и снижение водопоглощсния их.

Достигается это за счет того, что плавень для изготовления керамических изделий, включающий песок кварцевый и соду кальцинированную, дополнительно содержит шлак фосфорного производства при следующем соотношении компонентов, вес. %:

Песок кварцевый 15 — 30

Сода кальцинированная 30 — 35

Шлак фосфорного производства 35 — 55

Плавень готовят по общепринятой технологии: кварцевый песок (содержание

$10з не менее 95% ), соду кальцинированную (NaqO 58%), шлак фосфорного производства измельчают, просеивают, дозируют, фриттуют при 1300 — 1350 С и гранулируют в воду.

5 Плавень используют в качестве добавки к керами массам в количестве 3—

20 вес. % с последу о;цей переработкой совместно с остальными компонентами по c) щсствующсй технологии.

10 Эффективное спекание достигают благодаря образованию в процессе спекания легкоплавких эвтектик в системах CaO—

Nа Π— SiOq, СаΠ— К20 — SiOg.

В рсзультате 3TOi плавень изменяет ми15 »epaë0ãè÷åñêïé сос".ав керамического изделия, способствуя уменьшению содержания свободной oкиси кремния, что и определяег прочность, термостойкость, водопоглощенпе, а для фасадной плитки — моро.остойкость.

20 В то же времч температура спекання «ерамических масс (метлахских плиток) уменьшается с 1160 — 1200 С (для глинистых масс без плавня) до 1000 — 1020 С (с предлагаемым плавнем), продолжительность

25 обжига с 50 до 1 — 2 ч на конвейерных липиях.

Составы предлагаемого плавня приведены в табл. 1.

На основе указанных в табл. 1 составов

30 плавней приготовлены метлахские плитки, 617436

Таблица 1

Составы, вес. 0А

Компоненты

1 2

Песок кварцевый

Шлак фосфорного производства

Сода кальцинированная

Формула изобретения

Таблица 2

Составы керамических масс с плавнями

Прототип

Показатели

1 2 3

1160 — 1200

1000 — 1020

1 2 (на конвейерной линии) 3,8 2,7 3,9

1,78 — 1,8

1,96 1,93

1,94

Составитель Л. Гостева

Тсхрсд О. Тюрина

Редактор А. Соловьева

Корректор Л. Брахнина

3 а к аз 1360/ I l Изд. № 502 Тираж 763

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Я-З5, Раушская иаб., д. 4 5

Подписное

Типография, пр. Сапунова, 2

Температура обжига, С

Продолжител ьность обжига, ч

Водопоглощение, 0;

Объемный вес, г/сма состава, вес. % .. шихта тугоплавких глин 90, плавня 10. Обжиг проводят на конвейерной линии скоростного режима при температуре около 1000 С.

Показатели метлахских плиток приведены в табл. 2.

Как видно из табл. 2, изделия из масс на основе предлагаемого плавпя имеют лучшие

5 показатели по сравнению с прототипом, Плавень для изготовления керамических

I0 изделий, включающий песок кварцевый и соду кальцинированную, отличающийся тем, что, с целью снижения температуры и времени обжига изделий и снижения водопоглощения их, он дополнительно содержит

15 шлак фосфорного производстьа при следующем соотношении компонентов, вес, /о.

Песок кварцевый 15 — 30

Сода кальцинированная 30 — 35

Шлак фосфорного производ20 ства 35 — 55

Источники информации, принятые во внимание при экспертизе

1. Патент Франции Кя 2025131, кл. С 04В

25 33/00, 1970.

2. Карта технологического процесса производства плиток керамических для внутренней облицовки стен на конвейерных линиях с роликовыми печами. Разработана

30 Кучинским комбинатом керамических облицовочных материалов. «Главмоспромстройм атер иалы», 1976.
