Реферат

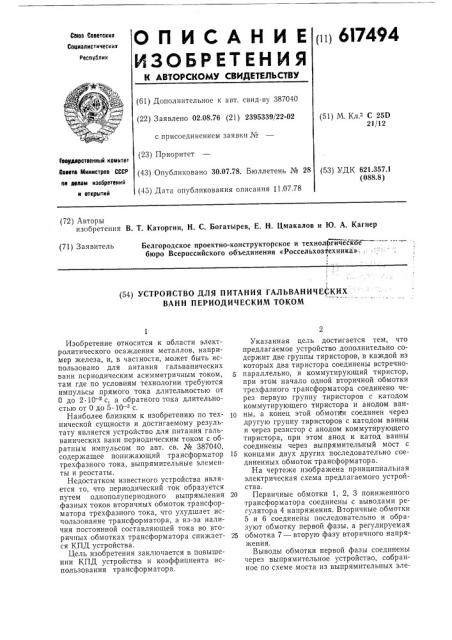

О П И С А Н И Е (и) 617494

ИЗОБРЕТЕНИЯ

Сова Советскик

Социапистическик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 387040 (22) Заявлено 02.08.76 (21) 2395339/22-02 с присоединением заявки № (51) М. Кл С 25D

21/12 (23) Приоритет

Говудлрствеииый комитет поовта МииистРов СССР (43) Опубликовано 30.07.78. Бюллетень № 28 (53) УДК 621.357.1 (088.8) по попам иэобретеиий и открытий (45) Дата опубликования описания 11.07.78 (72) Авторы изобретения В. Т. Каторгин, Н. С. Богатырев, Е. Н. Цмакалов и Ю. А. Кагнер

Белгородское проектно-конструкторское и технолбгическое= " " " бюро Всероссийского объединения «Россельхозтехника», (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПИТАНИЯ ГАЛЪВАНИЧЕСКИХ

ВАНН ПЕРИОДИЧЕСКИМ ТОКОМ

Изобретение относится к области электролитического осаждения металлов, например железа, и, в частности, может быть использовано для питания гальванических ванн периодическим асимметричным током, 5 там где по условиям технологии требуются импульсы прямого тока длительностью от

0 до 2 10 с с, а обратного тока длительностью от 0 до 5 10 — с.

Наиболее близким к изобретению по тех- 10 нической сущности и достигаемому результату является устройство для питания гальванических ванн периодическим током с обратным импульсом по авт. св. № 387040, содержащее понижающий трансформатор 15 трехфазного тока, выпрямительные элементы и реостаты.

Недостатком известного устройства является то, что периодический ток образуется путем однополупериодного выпрямления 20 фазных токов вторичных обмоток трансформатора трехфазного тока, что ухудшает использование трансформатора, а из-за наличия постоянной составляющей тока во вторичных обмотках трансформатора снижает- 25 ся КПД устройства.

Цель изобретения заключается в повышении КПД устройства и коэффициента использования трансформатора.

Указанная цель достигается тем, что предлагаемое устройство дополнительно содержит две группы тиристоров, в каждой из которых два тиристора соединены встречнопараллельно, и коммутирующий тиристор, при этом начало одной вторичной обмотки трехфазного трансформатора соединено через первую группу тиристоров с катодом коммутирующего тиристора и анодом ванны, а конец этой обмоттеи соединен через другую группу тиристоров с катодом ванны и через резистор с анодом коммутирующего тиристора, при этом анод и катод ванны соединены через выпрямительный мост с концами двух других последовательно соединенных обмоток трансформатора.

На чертеже изображена принципиальная электрическая схема предлагаемого устройства.

Первичные обмотки 1, 2, 3 пониженного трансформатора соединены с выводами регулятора 4 напряжения. Вторичные обмотки

5 и 6 соединены последовательно и образуют обмотку первой фазы, а регулируемая обмотка 7 — вторую фазу вторичного напряжения.

Выводы обмотки первой фазы соединены через выпрямительное устройство, собранное по схеме моста из выпрямительных эле617494

Составитель А. Абросимов

Техред О. Тюрина

Корректор О. Тюрина

Редактор 3. Ходакова

Заказ 1271/17 Изд. ¹ 539 Тираж 763

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская паб., д. 4/5

Подписное

Типография, пр. Сапунова, 2 ментов, например тиристоров 8, 9, 10, 11, " анодом 12 и катодом 13 ванны. Один вывод обмотки 7 соединен через встречно-параллельно включенные выпрямительные элементы, например тиристоры 14, 15, с анодом 12, другой через тиристоры 1б, 17 с катодом 13 ванны, а через резистор 18 и коммутирующий тиристор 19 с анодом ванны.

Устройство работает следующим образом.

Напряжение трехфазного переменного то- 10 ка, подаваемое из сети на ввод регулятора

4 напряжения, регулируется им и подается на первичные обмотки 1, 2, 3 понижающего трансформатора трехфазного тока, который преобразует трехфазный ток в двухфазный 15 со сдвигом фаз 90 . Ток обмотки первой фазы выпрямляется двухполупериодным мостовым выпрямителем, что увеличивает

КПД устройства. В обмотке 7 второй фазы ток положительных полупериодов проходит 20 через тиристоры 15 и 1б, а отрицательных— через тиристоры 14 и 17. За счет положительных полупериодов создается еще большее увеличение КПД устройства, а за счет отрицательных полупериодов — анодное 25 травление. Резистор 18 ограничивает ток, протекающий через коммутирующий тиристор 19.

Формула изобретения

Устройство для питания гальванических ванн периодическим током с обратным импульсом по авт. св. № 387040, отл ич а юще е с я тем, что, с целью повышения КПД устройства и коэффициента использования трансформатора, оно дополнительно содержит две группы тиристоров, в каждой из которых два тиристора соединены встречнопараллельно, и коммутирующий тиристор, при этом начало одной вторичной обмотки трехфазного трансформатора соединено через первую группу тиристоров с катодом коммутирующего тиристора и анодом ванны, а конец этой обмотки соединен через другую группу тиристоров с катодом ванны и через регулятор с анодом коммутирующего тиристора, при этом анод и катод ванны соединены через выпрямительный мост с концами двух других последовательно соединенных обмоток трансформатора.
