Реферат



1 ц 6l7564

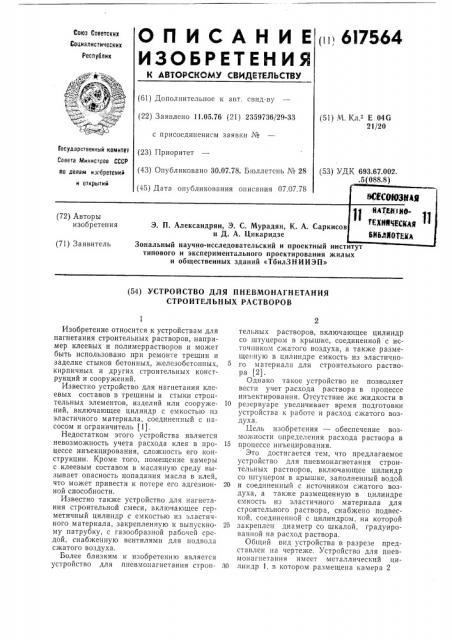

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМ СВИДЕТЯЛЬСтВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 11.05.76 (21) 2359736/29-33 (51) М. Кл. Е 04G

21/20 с присоединением заявки №

Государственный комитет

Совета Министров СССР по делам изобретений (23) Приоритет (43) Опубликовано 30.07,78. Бюллетень № 28 (53) УДК 693.67,002. .5(088.8) типового и экспериментального проектирования жилых и общественных зданий «ТбилЗНИИЭП» (54) УСТРОЙСТВО ДЛЯ ПНЕВМОНАГНЕТАНИЯ

СТРОИТЕЛЬНЫХ РАСТВОРОВ

Изобретение относится к устройствам для нагнетания строительных растворов, например клеевых и полимеррастворов и может быть использовано при ремонте трещин и заделке стыков бетонных, железобетонных, кирпичных и других строительных конструкций и сооружений.

Известно устройство для нагнетания клеевых составов в трещины и стыки строительных элементов, изделий или сооружений, включающее цилиндр с емкостью из эластичного материала, соединенный с насосом и ограничитель (1).

Недостатком этого устройства является невозможность учета расхода клея в процессе инъекцирования, сложность его конструкции, Кроме того, помещение камеры с клеевым составом в масляную среду вызывает опасность попадания масла в клей, что может привести к потере его адгезионной способности.

Известно также устройство для нагнетания строительной смеси, включающее герметичный цилиндр с емкостью из эластичного материала, закрепленную к выпускному патрубку, с газообразной рабочей средой, снабженную вентилями для подвода сжатого воздуха.

Более близким к изобретению является устройство для ппевмонагнетания стронтельных растворов, включающее цилиндр со штуцером в крышке, соединенной с источником сжатого воздуха, а также размещенную в цилиндре емкость из эластичного материала для строительного раствора (2).

Однако такое устройство не позволяет вести учет расхода раствора в процессе инъектирования. Отсутствие же жидкости в

10 резервуаре увеличивает время подготовки устройства к работе и расход сжатого воздуха.

Цель изобретения — обеспечение возможности определения расхода раствора в

15 процессе инъецирования.

Это достигается тем, что предлагаемое устройство для пневмонагнетания строительных растворов, включающее цилиндр со штуцером в крышке, заполненный водой

20 и соединенный с источником сжатого воздуха, а также размещенную в цилиндре емкость из эластичного материала для строительного раствора, снабжено подвеской, соединенной с цилиндром, на которой

25 закреплен диаметр со шкалой, градуированной па расход раствора.

Общий вид устройства в разрезе представлен на чертеже. Устройство для пневмонагнетания имеет металлический ци30 линдр 1, в котором размещена камера 2

Формула изобретения

Составитель В. Мастяев

Техред О. Тюрина

Корректор Е. Хмелева

Редактор А. Соловьева

Заказ 1365/15 Изд. № 557 Тираж 820

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская паб., д. 4 5

Подписное

Типография, пр. Сапунова, 2 эластичного материала, прикрепленная к патрубку 3, смонтированному в крышке 4.

К патрубку 3 подсоединен через штуцер 5, шланг 6 для подачи раствора 7, на крышке 4 смонтированы также вентиль 8 для выпуска сжатого воздуха, штуцер 9 для сжатого воздуха и манометр 10. Крышка уплотнена прокладкой 11. Цилиндр 1 заполнен водой 12. Цилиндр 1 при помощи подвески 13 соединен с динамометром 14, имеющим шкалу, градуированную па расход раствора.

Работа устройства осуществляется следующим образом.

Камеру 2 из эластичного материала за- 15 полняют раствором, открывают вентиль 8 и через штуцер 9 впускают сжатый воздух, который через воду давит на камеру 2 и выдавливает из нее раствор к месту инъектирования. Расход раствора при этом непрерывно контролируется по показаниям динамометра.

Устройство для пневмонагнетания строительных растворов, включающее цилиндр со штуцером в крышке, заполненный водой и соединенный с источником сжатого воздуха, а также размещенную в цилиндре емкость из эластичного материала для строительного раствора, отличающееся тем, что, с целью обеспечения возможности определения расхода раствора в процессе и, устройство снабжено подвеской, соединенной с цилиндром, на которой закреплен динамометр со шкалой, градуированной на расход раствора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 209690, кл. Е 04G 21/00, 1968.

2. Патент Германии № 631817, кл. 37d

32/02, опубл. 1933.
