Опора для установки осветительных приборов

Опора для установки осветительных приборов

Иллюстрации

Показать все

Реферат

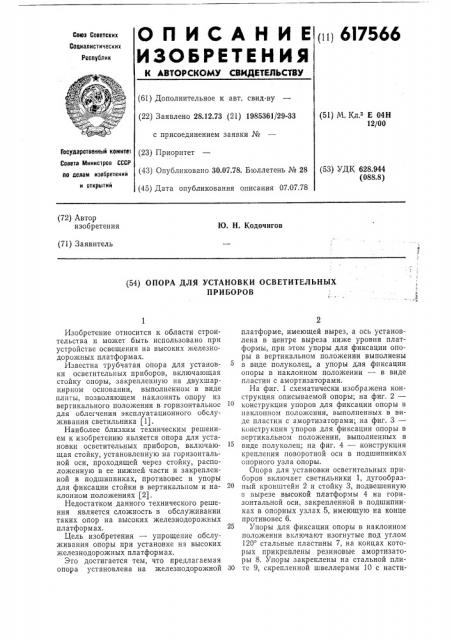

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВХДЕТЕДЬСТВУ н11 617566

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 28.12.73 (21) 1985361/29-33 (51) М Кл г Е 04Н

12/00 с присоединением заявки №

ГосУдаРствеииый комите1 (23) Приоритет

Совета Министров СССР по делам изобретений (43) публиковано 30.07.78. Бюллетень № 28 (53) УДК 628.944 (088.8) и открытий (45) Дата опубликования описания 07.07.78 (72) Автор изобретения

Ю. Н. Кодочигов (71) Заявитель (54) ОПОРА ДЛЯ УСТАНОВКИ ОСВЕТИТЕЛЬНЫХ

ПРИБОРОВ

Изобретение относится к области строительства и может быть использовано при устройстве освещения на высоких >келезнодорожных платформах.

Известна трубчатая опора для установ- 5 ки осветительных приборов, включающая стойку опоры, закрепленную на двухшарнирном основании, выполненном в виде плиты, позволяющем наклонять опору из вертикального положения в горизонтальное для облегчения эксплуатационного обслуживания светильника (1).

Наиболее близким техническим решением к изобретению является опора для установки осветительных приборов, включающая стойку, установленную на горизонтальной оси, проходящей через стойку, расположенную в ее нижней части и закрепленной в подшипниках, противовес и упоры для фиксации стойки в вертикальном и на- 20 клонном положениях (2).

Недостатком данного технического решения является сложность в обслуживании таких опор на высоких железнодорожных платформах. 25

Цель изобретения — упрощение обслуживания опоры при установке на высоких железнодорожных платформах.

Это достигается тем, что предлагаемая опора установлена на железнодорожной 30 платформе, имеющей вырез, а ось установлена в центре выреза ниже уровня платформы, при этом упоры для фиксации опоры в вертикальном положении выполнены в виде полуколец, а упоры для фиксации опоры в наклонном положении — в виде пластин с амортизаторами.

На фиг. 1 схематически изображена конструкция описываемой опоры; на фиг. 2— конструкция упоров для фиксации опоры в наклонном положении, выполненных в виде пластин с амортизаторами; на фиг. 3— конструкция упоров для фиксации опоры в вертикальном положении, выполненных в виде полуколец; на фиг, 4 — конструкция крепления поворотной оси в подшипниках опорного узла опоры.

Опора для установки осветительных приборов включает светильники 1, дугообразный кронштейн 2 и стойку 3, подвешенную в вырезе высокой платформы 4 на горизонтальной оси, закрепленной в подшипниках в опорных узлах 5, имеющую на конце противовес 6.

Упоры для фиксации опоры в наклонном положении включают изогнутые под углом

120 стальные пластины 7, на концах которых прикреплены резиновые амортизаторы 8. Упоры закреплены на стальной плите 9, скрепленной швеллерами 10 с насти617566

3 лом высокой платформы. В стальной плите и высокой платформе имеются вырезы прямоугольной формы. В пластинах упоров выполнены овальные отверстия для перемещения вдоль окна. Упоры для фиксации опоры в вертикальном положении включают полукольца 11, приваренные к съемным пластинам 12, плотно обхватывающим стойку опоры. Съемные пластины 12 скреплены болтами со стальной плитой. Конструкция горизонтальной оси, закрепленной в подшипниках в опорных узлах, включает узлы крепления подшипников 13, в которых установлена поворотная ось 14, проходящая через стойку в центре выреза ниже уровня платформы. Опорные узлы подшипников 13 закреплены жестко на стальной плите.

Наклон стойки при обслуживании опоры осуществляется следующим образом.

Откручивается и убирается один из упоров, фиксирующих стойку в вертикальном положении, тем самым открывается половина выреза и стойка опоры плавным перемещением на оси поворачивается в наклонное положение обслуживания до упора с амортизатором. При этом момент сил, создаваемый противовесом, меньше момента сил, создаваемого верхней частью стойки, поэтому стойка самостоятельно лежит на амортизаторе упора.

Угол наклона стойки над платформой, удобный для обслуживания светильника, устанавливается перемещением упора в овальном отверстии вдоль выреза. При угле наклона стойки, равном 75, светильник находится на высоте 1,2 м от уровня платформы. Однако и при снятом упоре светильник не может приблизиться к платформе, так как вырез в платформе выполнен ограниченных размеров. После окончания обслуживания опоры стойка обратным пе5

40 ремещением устанавливается в вертикальное положение и фиксируется полукольцом упора. Порядок операций, связанный с наклоном стойки опоры в противоположную стойку, аналогичен изложенному. Кабель электрической сети размещается под платформой и от ответвительной коробки через отверстие с резиновым уплотнителем, выполненным вблизи поворотной оси, проходит внутри стойки к светильникам.

Изобретение может быть использовано при устройстве освещения на высоких железнодорожных платформах, искусствен. ных сооружениях в виде мостов, эстакад и др.

Формула изобретения

Опора для установки осветительных приборов, включающая стойку, установленную на горизонтальной оси, проходящей через стойку, расположенную в ее нижней части и закрепленной в подшипниках, противовес и упоры для фиксации стойки в вертикальном и наклонном положениях, о т л и ч а ющ а я с я тем, что, с целью упрошения обслуживания опоры при установке на высоких железнодорожных платформах, опора установлена на железнодорожной платформе, имеющей вырез, а ось установлена в центре выреза ниже уровня платформы, при этом упоры для фиксации опоры в вертикальном положении выполнены в виде полуколец, а упоры для фиксации опоры в наклонном положении — в виде пластин с амортизаторами.

Источники информации, принятые во внимание при экспертизе

1. Патент США ¹ 3672738, кл. 240 †, опублик. 1972.

2. Патент Франции № 2157044, кл.

Е 04Н 12/00, опублик. 1973.
