Реферат

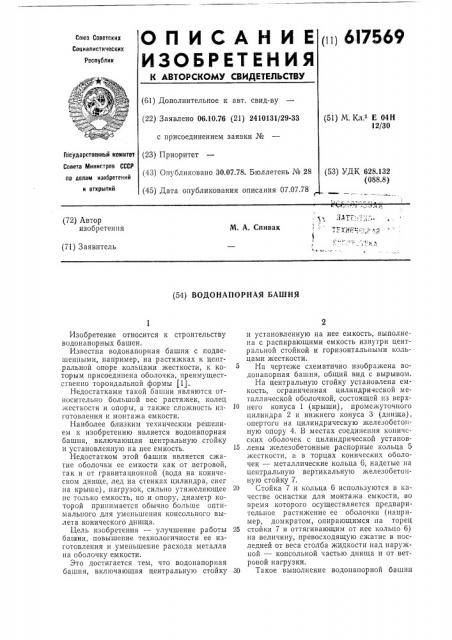

(ii) 6175S9

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 06.10.76 (21) 2410131/29-33 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.07.78. Бюллетень № 28 (45) Дата опубликования описания 07.07.78 (51) М. Кл 2 Е 04Н

12/30

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 628.132 (088.8) (72) Автор изобретения

М. А. Спивак (71) Заявитель (54) ВОДОНАПОРНАЯ БАШНЯ

Изобретение относится к строительству водонапорных башен.

Известна водонапорная башня с подвешенными, например, на растяжках к центральной опоре кольцами жесткости, к которым присоединена оболочка, преимущестственно тороидальной формы (1J.

Недостатками такой башни являются относительно большой вес растяжек, колец жесткости и опоры, а также сложность изготовления и монтажа емкости.

Наиболее близким техническим решением к изобретению является водонапорная башня, включающая центральную стойку и установленную на нее емкость. 15

Недостатком этой башни является сжатие оболочки ее емкости как от ветровой, так и от гравитационной (вода на коническом днище, лед на стенках цилиндра, снег на крыше), нагрузок, сильно утяжеляющее 20 не только емкость, но и опору, диаметр которой принимается обычно больше оптимального для уменьшения консольного вылета конического днища.

Цель изобретения — улучшение работы 25 башни, повышение технологичности ее изготовления и уменьшение расхода металла на оболочку емкости.

Это достигается тем, что водонапорная башня, включающая центральную стойку 30 и установленную на нее емкость, выполнена с распирающими емкость изнутри центральной стойкой и горизонтальными кольцами жесткости.

На чертеже схематично изображена водонапорная башня, общий вид с вырывом.

На центральную стойку установлена емкость, ограниченная цилиндрической металлической оболочкой, состоящей из верхнего конуса 1 (крыши), промежуточного цилиндра 2 и нижнего конуса 3 (днища), опертого на цилиндрическую железобетонную опору 4. В местах соединения конических оболочек с цилиндрической установлены железобетонные распорные кольца 5 жесткости, а в торцах конических оболочек — металлические кольца 6, надетые на центральную вертикальную железобетонную стойку 7.

Стойка 7 и кольца 6 используются в качестве оснастки для монтажа емкости, во время которого осуществляется предварительное растяжение ее оболочки (например, домкратом, опирающимся на торец стойки 7 и оттягивающим от нее кольцо 6) на величину, превосходящую сгкатие в последней от веса столба жидкости над наружной — консольной частью днища и от ветровой нагрузки.

Такое выполнение водонапорной башни

617569

Формула изобретения

Составитель О. Гончарова

Рc,1ак гор Т. Пилипенко Тсхред О. Тюрина

Корректор E. Хмелева

Подписное

Заказ 1821/9 Изд. И 557 Тираж 680

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 обеспечивает растяжение оболочки емкости при любом сочетании нагрузок, что»е только резко снизит расход металла на нее, но и уменьшит расход бетона на опору оптимального диаметра на величину, превосходящую его перерасход на сжатые элементы, устойчивость которых обеспечивается растянутой оболочкой.

Водонапорная башня, включающая центральную стойку и установленную на нее емкость, отличающаяся тем, что, с целью улучшения работы башни, повышения технологичности ее изготовления и уменьшения расхода металла на оболочку емкости, последняя выполнена с распирающими емкость изнутри центральной стойкой и горизонтальными кольцами жесткости.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 264674, кл. Е 04Н 7 06, опублик. 1970.

2. Типовой проект Мв 901 †5 вЂ. М., 1968, с. 10, 11, 14, 15.
