Реферат



,ïI 6I7660

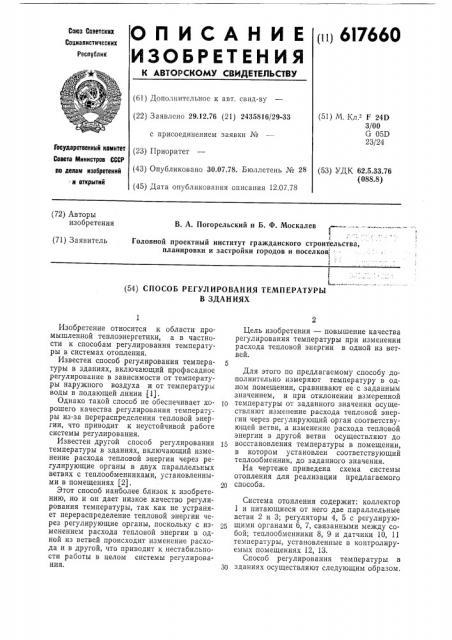

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сокиалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 29.12.76 (21) 2435816/29-33 с присоединением заявки № (51) М. Кл." F 24D

3/00

G 05D

23/24 (43) Опубликовано 30.07.78. Бюллетень № 28 (45) Дата опубликования описания 12.07.78 (53) УДК 62.5.33.76 (088.8) по делам изобретений и открытий (72) Авторы изобретения

В. А. Погорельский и Б. Ф. Москалев

Головной проектный институт гражданского строительства, планировки и застройки городов и поселков;" ..

lt (71) Заявитель ( (54) СПОСОБ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ

В ЗДАНИЯХ

ГосУдарственный комитет (23) г1риоритет

Совета Министров СССР

Изобретение относится к области промышленной теплоэнергетики, а в частности к способам регулирования температуры в системах отопления.

Известен способ регулирования температуры в зданиях, включающий профасадное регулирование в зависимости от температуры наружного воздуха и от температуры воды в подающей линии (1).

Однако такой способ не обеспечивает хорошего качества регулирования температуры из-за перераспределения тепловой энергии, что приводит к неустойчивой работе системы регулирования.

Известен другой способ регулирования температуры в зданиях, включающий изменение расхода тепловой энергии через регулирующие органы в двух параллельных ветвях с теплообменниками, установленными в помещениях (2).

Этот способ наиболее близок к изобретению, но и он дает низкое качество регулирования температуры, так как не устраняет перераспределение тепловой энергии через регулирующие органы, поскольку с изменением расхода тепловой энергии в одной из ветвей происходит изменение расхода и в другой, что приводит к нестабильности работы в целом системы регулирования.

Цель изобретения — повышение качества регулирования температуры при изменении расхода тепловой энергии в одной из ветвей.

Для этого по предлагаемому способу дополнительно измеряют температуру в одном помещении, сравнивают ее с заданным значением, и при отклонении измеренной

10 температуры от заданного значения осуществляют изменение расхода тепловой энергии через регулирующий орган соответствующей ветви, а изменение расхода тепловой энергии в другой ветви осуществляют до

15 восстановления температуры в помещении, в котором установлен соответствующий теплообменник, до заданного значения.

На чертеже приведена схема системы отопления для реализации предлагаемого способа.

Система отопления содержит: коллектор

1 и питающиеся от него две параллельные ветви 2 и 3; регуляторы 4, 5 с регулирующими органами б, 7, связанными между собой; теплообменники 8, 9 и датчики 10, 11 температуры, установленные в контролируемых помещениях 12, 13.

Способ регулирования температуры в

30 зданиях осуществляют следующим образом.

617660

Формула изобретения

Составитель В. Алекперов

Техрсд Н. Рыбкина

Корректор Л. Брахнина

Редактор Н. Хубларова

Заказ 1454/9 Изд. № 565 Тираж 992

НПО Государственного комитета Совета Министров СССР по делам изобрстсний и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2

При отклонении температуры, например, в помещении 12 от заданного значения, сигнал от датчика 10 температуры поступает на регулятор 4 и изменяет положение регулирующего органа 6. Это вызывает изменение расхода тепловой энергии через теплообменник 8, что приводит к выравниванию температуры в помещении 12 до заданного значения. Одновременно регулятор

4 выдает сигнал регулятору 5 на изменение положения регулирующего органа 7 в сторону уменьшения перераспределения тепловой энергии через ветвь 3.

Таким образом, изменение положения регулирующего органа 7 по сигналу от регулятора 4 компенсирует перераспределение тепловой энергии в ветви 3. При этом расход тепловой энергии в ветви 3 через регулирующий орган 7 и теплообменник 9 остается постоянным. Следовательно, температура в контролируемом помещении 13 не изменяется с изменением температуры в помещении 12.

Изобретение обеспечивает устойчивую работу системы отопления, устраняет гидравлическое влияние между параллельными ветвями системы отопления, повышает точность регулирования температуры в зданиях.

Способ регулирования температуры в зданиях, включающий изменение расхода тепловой энергии через регулирующие органы в двух параллельных ветвях с теплообменниками, установленных в помещениях, отличающийся тем, что, с целью повышения качества регулирования температуры при изменении расхода тепловой энергии в одной из ветвей, дополнительно измеряют температуру в одном помещении, сравнивают ее с заданным значением и при отклонении измеренной температуры от за15 данного значения осуществляют изменение расхода тепловой энергии через регулирующий орган соответствующей ветви, а изменение расхода тепловой энергии в другой ветви ocyùåñòBëÿþò до восстановления

20 температуры в помещении, в котором установлен соответствующий теплообменник, до заданного значения.

Источники информации, принятые во внимание при экспертизе

25 1. Авторское свидетельство СССР № 391543, кл. G 050 23/12, 1975.

2. Проблемы управления микроклиматом в обогревательных зданиях. Под ред. В. П.

Туркина. Челябинск, 1971, с. 22.
