Реферат

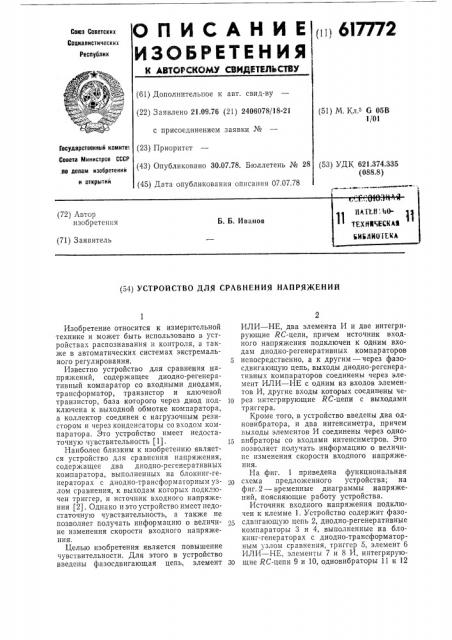

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ (il) 617772

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 21.09.76 (21) 2406078/18-21 с присоединением заявки Хе (23) Приоритет (43) Опубликовано 30.07.78. Бюллетень (че 28 (45) Дата опубликования описания 07.07.78 (51) М. Кл.2 6 05Â

1/01

Государственный ксмите

Совета Министров СССР (53) УДК 621.374.335 (088.8),по делам изобретений и открытий (72) Автор изобретения

Б. Б. Иванов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СРАВНЕНИЯ НАПРЯЖЕНИЙ

Изобретение относится к измерительной технике и может быть использовано в устройствах распознавания и контроля, а также в автоматических системах экстремального регулирования. 5

Известно устройство для сравнения напряжений, содержащее диодно-регенеративный компаратор со входными диодами, трансформатор, транзистор и ключевой транзистор, база которого через диод под- 10 ключена к выходной обмотке компаратора, а коллектор соединен с нагрузочным резистором и через конденсаторы со входом компаратора. Это устройство имеет недостаточную чувствительность (1).

Наиболее близким к изобретению является устройство для сравнения напряжения, содержащее два диодно-регенеративных компаратора, выполненных на блокинг-генераторах с диодно-трансформаторным уз- 20 лом сравнения, к выходам которых подключен триггер, и источник входного напряжения (2). Однако и это устройство имеет недостаточную чувствительность, а также не позволяет получать информацию о величи- 25 не изменения скорости входного напряжения.

Целью изобретения является повышение чувствительности. Для этого в устройство введены фазосдвигающая цепь, элемент 30

ИЛИ вЂ” НЕ, два элемента И и две интегрирующие RC-цепи, причем источник входного напряжения подключен к одним входам диодно-регенеративных компараторов непосредственно, а к другим — через фазосдвигающую цепь, выходы диодно-регенеративных компараторов соединены через элемент ИЛИ вЂ” НЕ с одним из входов элементов И, другие входы которых соединены через интегрирующие RC-цепи с выходами триггера.

Кроме того, в устройство введены два одновибратора, и два интенсиметра, причем выходы элементов И соединены через одновибраторы со входами интенсиметров. Это позволяет получать информацию о величине изменения скорости входного напряжения.

На фиг. 1 приведена функциональная схема предложенного устройства; на фиг. 2 — временные диаграммы напряжений, поясняющие работу устройства.

Источник входного напряжения подключен к клемме 1. Устройство содержит фазосдвнгающую цепь 2, диодно-регенеративные компараторы 3 и 4, выполненные на блокинг-генераторах с диодно-трансформаторным узлом сравнения, триггер 5, элемент 6

ИЛИ вЂ” HE, элементы 7 и 8 И, интегрирующие RC-цепи 9 и 10, одновибраторы 11 и 12

617772

10

3 и интенсиметры 13 и 14. Клемма 1 подключена к первым входам компараторов 3 и4, непосредственно, а к вторым входам через цепь 2. Выходы компараторов 3 и 4 соединены с входами элемента 6 и триггера 5, выходы которого через RC-цепи 9 и 10 связаны с первыми входами элементов 7 и 8.

Вторые входы последних соединены с выходом элемента 6, а выходы через одновибраторы 11 и 12 подключены к входам интенсиметров 13 и 14, выходы которых являются выходами устройства.

Сигнал с клеммы 1 поступает одновременно на вход цепи 2 и в компараторы 3 и

4. С выхода цепи 2 сигнал, сдвинутый по фазе относительно входного сигнала, поступает на другие входы компараторов 3 и 4.

Изменение входного сигнала вызывает увеличение частоты следования импульсов (фиг. 2 а и б) на выходах компараторов 3 и 4. Импульсы компараторов 3 и 4 поступают на входы триггера 5 и элемента 6.

Триггер 5 преобразует частоту следования импульсов в парафазный сигнал с широтноимпульсной модуляцией (ШИМ-сигнал) .

Этот ШИМ-сигнал (фиг. 2,в) преобразуется интегрирующими RC-цепями 9 и 10 в парафазный интегральный сигнал (фиг. 2,г), поступающий на одни из входов элементов

7 и 8. На другие входы элементов 7 и 8 поступает стробирующий сигнал с выхода элемента 6. ШИМ-сигнал, интегрированный

RC-цепями 9 и 10, имеет максимальное значение в момент совпадения импульсов с выходов компараторов 3 и 4, когда частота следования импульсов компаратора 4 выше частоты следования импульсов компаратора 3. Импульс совпадения, снимаемый с элемента 6, стробирует импульсы элементов 7 и 8, что обуславливает появление сигнала на их выходах (фиг. 2,д).

В зависимости от соотношения частот импульсов компараторов 3 и 4 срабатывает илп элемент 7, или элемент 8.

Частота следования импульсов на выходах элементов 7 и 8 равна частоте широтной модуляции сигнала на выходе триггера

5 и разности частот на выходе компараторов 3 и 4, зависящей от скорости изменения входного сигнала. Сигнал о скорости изменения входного сигнала выдается путем преобразования частоты следования импульсов одновибраторами 11 и 12 и интенсиметрами 13 и 14 в пропорциональный аналоговый сигнал.

Формула изобретения

1. Устройство для сравнения напряжений, содержащее два диодно-регенеративных компаратор а, выполненных на блокинг-генераторах с диодно-трансформаторным узлом сравнения, к выходам которых подключен триггер, и источник входного напряжения, отличающееся тем, что, с целью повышения чувствительности, в него введены фазосдвигающая цепь, элемент- ИЛИ—

НЕ, жва элемента И и две интегрирующие

ЯС-цепи, причем источник входного напряжения подключен к одним входам диоднорегенеративных компараторов непосредственно, а к другим — через фазосдвигающую цепь, выходы диодно-регенеративных компараторов соединены через элемент ИЛИ—

HE с одним из входов элементов И, другие входы которых соединены через интегрирующие цепи с выходами триггера.

2. Устройство по п. 1, отличающееся тем, что, с целью получения информации о величине изменения скорости входного напряжения, в него введены два одновибратора и два интенсиметра, причем выходы элементов И соединены через одновибраторы со входами интенсиметров.

Источники информации, принятые во внимание при экспертизе

1. Лвторское свидетельство СССР

Ко 310225, кл. G 05В 1f01, 1970.

2. Лвторское свидетельство СССР

Х 44Р648, кл. G 05В 1/01, 1977.

617772

Лиг. / Риг, 2
