Импульсный усилитель с индуктивной нагрузкой

Импульсный усилитель с индуктивной нагрузкой

Иллюстрации

Показать все

Реферат

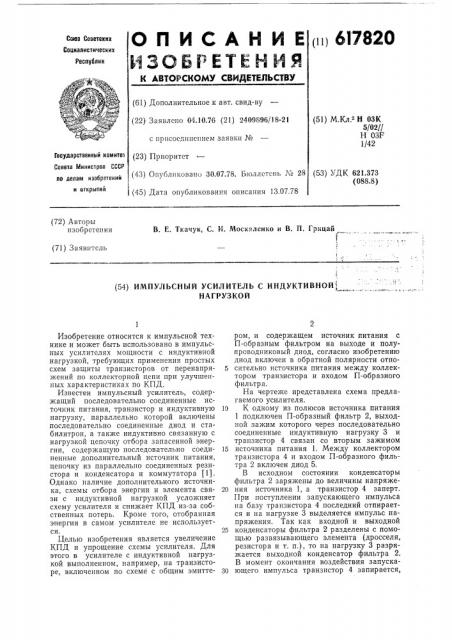

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

1Щ 617820

Оаеа Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 04.10.76 (21) 2409896/18-21 с присоединением заявки № (51) М.Кл. Н ОЗК

5/02//

Н 03F

1/42

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.373 (088.8) (43) Опубликовано 30.07.78. Ь|оллстснь № 28

I ! (45) Дата опубликования описания 13.07.78 (72) Авторы изобретения

В. E Ткачук, С. И. Москаленко и В. П. Грицай

1 ( (71) Заявитель

< (54) ИМПУЛЬСНЫЙ УСИЛИТЕЛЬ С ИНДУКТИВНОЙ, НАГРУЗКОЙ

ГосУдаРствеииый квмите1 (23) Приоритет

Изобретение относится к импульсной технике и может быть использовано в импульсных усилителях мощности с индуктивной нагрузкой, требующих применения простых схем защиты транзисторов от перенапря- 5 жений по коллекторной цепи при улучшенных характеристиках по КПД.

Известен импульсный усилитель, содержащий последовательно соединенные источник питания, транзистор и индуктивную 10 нагрузку, параллельно которой включены последовательно соединенные диод и стабилитрон, а также индуктивно связанную с нагрузкой цепочку отбора запасенной энергии, содержащую последовательно соеди- 15 пенные дополнительный источник питания, цепочку из параллельно соединенных резистора и конденсатора и коммутатора (1).

Однако наличие дополнительного источника, схемы отбора энергии и элемента свя- 20 зи с индуктивной нагрузкой усложняет схему усилителя и снижает КПД из-за собственных потерь. Кроме того, отобранная энергия в самом усилителе не используется. 25

Целью изобретения является увеличение

КПД и упрощение схемы усилителя. Для этого в усилителе с индуктивной нагрузкой выполненном, например, на транзисторе, включенном по схеме с общим эмитте- 30 ром, и содержащем источник питания с

П-образным фильтром на выходе и полупроводниковый диод, согласно изобретению диод включен в обратной полярности относительно источника питания между коллектором транзистора и входом П-образного фильтра.

На чертеже представлена схема предлагаемого усилителя.

К одному из полюсов источника питания

1 подключен П-образный фильтр 2, выходной зажим которого через последовательно соединенные индуктивную нагрузку 3 и транзистор 4 связан со вторым зажимом источника питания 1. Между коллектором транзистора 4 и входом П-образного фильтра 2 включен диод 5.

В исходном состоянии конденсаторы фильтра 2 заряжены до величины напряжения источника 1, а транзистор 4 заперт.

При поступлении запускающего импульса на базу транзистора 4 последний отпирается и на нагрузке 3 выделяется импульс напряжения. Так как входной и выходной конденсаторы фильтра 2 разделены с помощью развязывающего элемента (дросселя, резистора и т. п.), то на нагрузку 3 разряжается выходной конденсатор фильтра 2.

В момент окончания воздействия запускающего импульса транзистор 4 запирается, 617820

Формула изобретения

Составитель П. Лягин

Корректор Е, Хмелева

Техред Н. Рыбкина

Редактор H. Громов 1г в 13 0 1 11вд, 504 Tfið<,>< 1087

11ПО Государственного комитета Совета Министров СССР по делам ивооретений и открытий

113035, Москва, )1(-35, Рву нская иаб., д, 4,5

Подписное

Типография, пр. Сапунова, 2 а в нагрузке 3 наводится ЭДС, полярность которой противоположна полярности напряжения источника 1. К коллектору транзистора 4 приложено суммарное напряжение, состоящее из напряжения наведенной ЭДС и напряжения на выходном конденсаторе фильтра 2. С другой стороны, параллельно транзистору 4 включена цепочка из последовательно соединенных диода 5 и заряженного входного конденсатора фильтра 2, ограничивающая напряжение на транзисторе 4 до величины напряжения на входном конденсаторе фильтра 2, в результате чего перегрузки транзистора 4 по напряжению не происходит. В цепи входной конденсатор фильтра 2 — диод 5 — индуктивная нагрузка 3 — выходной конденсатор фильтра 2 возникает ток, заряжающий входной конденсатор фильтра 2. Этот ток протекает до тех пор, пока энергия наведенной

ЭДС полностью не перейдет во входной конденсатор фильтра 2. В паузе между импульсами входной конденсатор фильтра 2 через разделительный элемент дозаряжает выходной конденсатор. Таким образом, энергия ЭДС наведенной в индуктивной нагрузке 3, пепеходит в источник 1, что увеличивает КПД усилителя. С другой стороны, значительно упрощается схема усилителя, так как для защиты транзистора и

5 передачи энергии в источник 1 используется только один диод 5.

10 Импульсный усилитель с индуктивной нагрузкой, выполненный, например, на транзисторе, включенном по схеме с общим эмиттером, и содержащий источник питания с П-образным фильтром на выходе и

15 полупроводниковый диод, о т л и ч а ю щ и йс я тем, что, с целью увеличения КПД и упрощения схемы усилителя, полупроводниковый диод включен в обратной полярности относительно источника питания между

20 коллектором транзистора и выходом П-образного фильтра.

Источники информации, принятые во внимание при экспертизе

25 1. Авторское свидетельство СССР № 207254, кл. Н ОЗК 5/01, 1972.
