Реферат

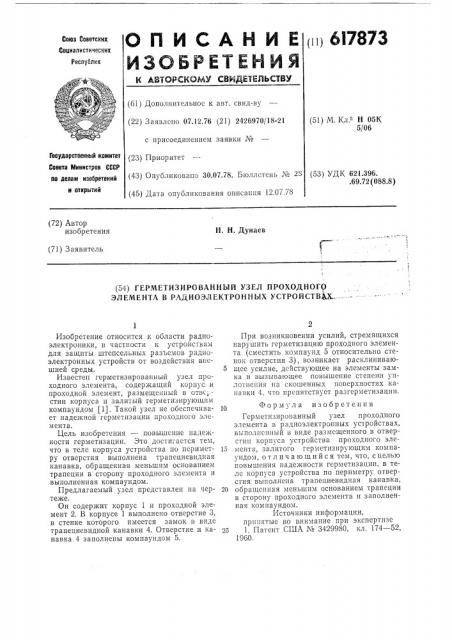

ii) 617873

Союз Советскик

Социалистических

Реслублнк (61) Дополнительное к авт. свид-ву (22) Заявлено 07.12.76 (21) 2426970/18-21 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.07.78, Бюллетень № 28 (45) Дата опубликования описания 12.07.78 (51) М. Кл.з Н 05К

5/06

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.396. .69.72 (088.8) (72) Автор изобретения

Н. Н. Дунаев (71) Заявитель (54) ГЕРМЕТИЗИРОВАННЫЙ УЗЕЛ ПРОХОДНОГО

ЭЛЕМЕНТА В РАДИОЭЛЕКТРОННЫХ УСТРОЙСТВАХ..

Изобретение относится к области радиоэлектроники, в частности к устройствам для защиты штепсельных разъемов радиоэлектронных устройств от воздействия внешней среды.

Известен герметизиро ванный узел проходного элемента, содержащий корпус и проходной элемент, размещенный в отвс,.— стии корпуса и залитый герметизирующим компаундом (1). Такой узел не обеспечивает надежной герметизации проходного элемента.

Цель изобретения — повышение надежности герметизации. Это достигается тем, что в теле корпуса устройства по периметру отверстия выполнена трапециевидная канавка, обращенная меньшим основанием трапеции в сторону проходного элемента и выполненная компаундом.

Предлагаемый узел представлен па чертеже.

Он содержит корпус 1 и проходной элемент 2. В корпусе 1 выполнено отверстие 3, в стенке которого имеется замок в виде трапециевидной канавки 4. Отверстие и канавка 4 заполнены компаундом 5.

При возникновении усилий, стремящихся нарушить герметизацию проходного элемента (сместить компаунд 5 относительно стенок отверстия 3), возникает расклиниваю5 щее усилие, действующее на элементы замка и вызывающее повышение степени уплотнения на скошенных поверхностях канавки 4, что препятствует разгерметизации.

Формула изобретения

Герметизированный узел проходного элемента в радиоэлектронных устройствах, выполненный в виде размещенного в отверстии корпуса устройства проходного эле15 мента, залитого герметпзирующим компаундом, отличающийся тем, что, сцелью повышения надежности герметизации, в теле корпуса устройства по периметру отверстия выполнена трапециевидная канавка, 20 обращенная меньшим основанием трапеции в сторону проходного элемента и заполненная компаундом.

Источники информации, принятые во внимание при экспертизе

25 1. Патент США № 3429980, кл. 174 — 52, 1960.
