Реферат

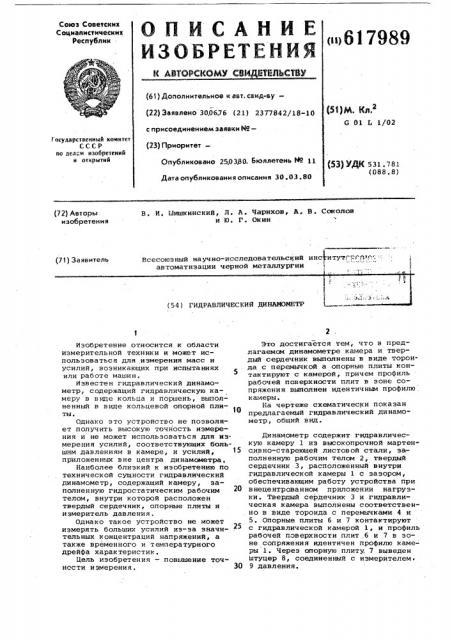

Союз Советских

Социалистических

Республик во617989 (61) Дополнительное к авт. свид-ву— (22) Заявлено 300676 (21) 2377842/18-10 (53)М. Жл.

6 01 Ь 1/02 с присоединением заявки Hо—

Государствениый комитет

СССР ио делом изобретений и открытий (23) Приоритет— (53) УДК 531.781 (088.8) Опубликовано 250380„Бюллетень еео 11

Дата опубликовани я описания 30. 03. 80 (72) Авторы . изобретения

В. И. Ыишкинский, Л. A. Чарихов, A. В. Соколов и Ю. Г. Скин

Всесоюзный научно-исследовательский инс итут рГП п автоматизации черной металлургии (71) Заявитель (54) ГИДРАВЛИЧЕСКИЙ ДИНАИОМЕТР

Изобретение относится к области измерительной техники и может использоваться для измерения масс и усилий, возникающих при испытаниях или работе машин.

Известен гидравлический динамометр, содержащий гидравлическую камеру в виде кольца и поршень, выполненный в виде кольцевой опорной плиты.

Однако это устройство не позволяет получить высокую точность измерения и не может использоваться для измерения усилий, соответствующих большим давлениям в камере, и усилий, приложенных вне центра динамометра.

Наиболее близкий к изобретению по технической сущности гидравлический динамометр, содержащий камеру, заполненную гидростатическим рабочим телом, внутри которой расположен твердый сердечник, опорные плиты и измеритель давления.

Однако такое устройство не может измерять больших усилий из-за значи25 тельных конце нтраций напряжений, а также временного и температурного дрейфа характеристик.

Цель изобретения — повышение точности измерения. 30

Это достигается тем, что в предлагаемсм динамометре камера и твердый сердечник выполнены в виде тороида с перемычкой а опорные плиты контактируют с камерой, причем профиль рабочей поверхности плит в зоне сопряжения выполнен идентичным профилю камеры.

Ба чертеже схематически показан предлагаемый гидравлический динамо" метр, общий вид.

Динамометр содержит гидравлическую камеру 1 из высокопрочной мартенcèâно-стареющей листовой стали, заполненную рабочим телом 2, твердый сердечник 3, расположенный внутри гидравлической камеры 1 с зазором, обеспечивающим работу устройства при внецентрова ином приложении нагрузки. Твердый сердечник 3 и гидравлическая камера выполнены соответственно в виде тороида с перемычками 4 и

5. Опорные плиты 6 и 7 контактируют с гидравлической камерой 1, и профиль рабочей поверхности плит 6 и 7 в зоне сопряжения идентичен профилю камеры 1. Через опорную плиту 7 выведен

Штуцер 8, соединенный с измерителем °

9 давления.
