Устройство для отделения жидкости от чешуи
Иллюстрации
Реферат

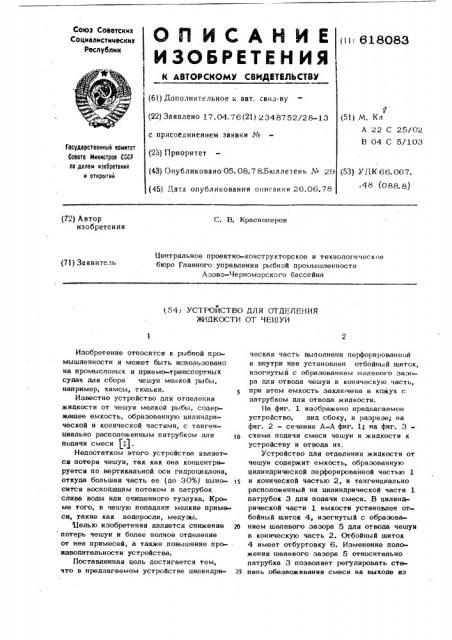

Союз Советских
Социалистицеских
Республик
ОП ИСАНИЕ
ИЗОБРЕТЕН Ия
IK АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) ЗаявлЕно 17.04.76(21) 2348752/28-13 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 05.08.78.Бюллетень N. 2O (45) Ll àòà опубликования описании 26.06.78 (11 618083
У (51) М. Кл
А 22 С 25/02
В 04 С 5/103
Государственный квинтет
Совета Мнннстров СССР оа делам нэобретеннй н открытнй (53) УДК 66.067.
° - т 8 (088. 8) (72) Автор изобретения
С. В. Краси опе ров
Центральное проектно-конструкторское и технологи пес к ое бюро Главного управления рыбной промышленности
Азово-Черноморского бассейна (71) Заявитель (54> УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ
ЖИДКОСТИ OT ЧЕШУИ
Изобретение относится к рыбной промышленности и может быть использовано на промысловых и приемо-транспортных судах для сбора чешуи мелкой рыбы, например, хамсы, тюльки.
Известно устройство для отделения жидкости от чешуи мелкой рыбы, содержащее емкость, образованную цилиндрической и конической частями, с тангенциально расположенным патрубком для подачи смеси (1).
Недостатком этого устройства являет ся потеря чешуи, так как она концентрируется по вертикальной оси гидропиклона, откуда большая часть ее (до 30%) выносится восходящим потоком в патрубок слива воды или очищенного тузлука. Кроме того, в чешую попадают мелкие примеси, такие как водоросли, медузы.
Целью изобретения является снижение 20 потерь чешуи и более полное отделение от нее примесей, а также повышение пр<>изводительности устройства.
Поставленная цель достигается тем, что в предлагаемом устройстве цилиндри- 25 ческая часть выполнена перфорированной и внутри нее установлен отбойный щиток, изогнутый с образованием шалевого зазора для отвода чешуи в коническую часть, при этом емкость заклк чена в кожух с патрубком для отвода жидкости.
На фиг. 1 изображено предлагаемое устройство, вид сбоку, в разрезе, на фиг. 2 - сечение А-А фиг. 1, на фиг. 3схема подачи смеси чешуи и жидкости к устройству и отвода их.
Устройство для отделения жидкости от чешуи содержит емкость, образованную цилиндрической перфорированной частью 1 и конической частью 2, и тангенциально расположенный на цилиндрической части 1 патрубок 3 для подачи смеси. В цилиндрической части 1 емкости установлен отбойный щиток 4, изогнутый с образованием щелевого зазора 5 для отвода чешуи в коническую часть 2. Отбойный щиток
4 имеет отбуртовку 6. Изменение положения щелевого зазора 5 относительно патрубка 3 позволяет регулировать степень обезвоживания смеси на выходе иэ
618083 конической час и или длительность цикла обезвоживания.
Емкость заключена в кожух 7 с паттрубком 8 для отвода жидкости.
Устройство для отделения жидкости от чешуи включено в линию, содержащую ры боотделитель 9, фильтр 10 предварительного отделения жидкости, насос 11 и ем кость 12 для сбора чешуи.
Устройство работает следующим образом. о
Пульпа (рыба и вода) из кошелькового невода подается на рыбоотделитель 9, где рыба отделяется от воды и по лоткам направляется в трюм судна. Вода с чешуей сливается на сетчатый фильтр 10, где происходит отделение основной массы воды, которая сбрасывается за борт. Обогащенная смесь (водв и чешуя) насосом
ll нагнетается под давлением 2-3 кг/см через патрубок 3 в емкость устройства для отделения жидкости от чешуи. При подаче смеси яод давлением на начальном этапе вращения смеси происходит отделение основной массы жидкости через перфорированную цилиндрическую часть 1 с
25 выдавливанием через отверстие мягких примесей (медуз, водорослей). Так как чешуя обладает низким коэффициентом трения, ее обезвоженная масса продолжает вращаться по цилиндрической части
1 до щелевого зазора 5, через который она попадает в коническую часть 2, ow куда по шлангу сливается в емкость 12 для сбора чешуи.
Жидкость, прошедшая через перфорацию, собирается в кожухе 7 и через пвтрубок
8 отводится.
Предлагаемое устройство повышает выход чешуи и обеспечивает более полную очистку ее оТ примесей.
Формула изобретения
Устройство для отделения жидкости от чешуи мелкой рыбы, содержащее емкость, образованную цилиндрической и конической частями, с тангенциально расположенным пвтрубком для псдвчи смеси, о т л и ч аю щ е е с я тем, что, с целью снижения потерь чешуи и более полного отделения от нее примесей, а также повышения производительности устройства, цилиндрическая часть выполнена перфорированной и внутри нее установлен отбойный щиток, изогнутый с образованием щелевого зазора для отвода чешуи в коническую часть, при этом емкость заключена в кожух с патрубком для отвода жид кости.
Источники информации, принятые во внимание при экспертизе:
1. Болдырев Ю Н. и др., перспекти- . вы использования гидроциклонов в рыбной промышленности . «Рыбное хозяйство, 1966, М 6, с. 53-55.
618083
+by+ а
Составитель Г. Анимисова
Техред К. Гаврон Корректор А. Власенко
Редактор О. Иванова
Филиал ППП Патент, г. Ужгород, ул. Проектная. 4
Заказ 4154/4 Тираж 515 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР до делам изобретений и открытий
113035, Москва, Ж-Э5, Раушская наб., д. 4/5
