Носитель для катализатора

Носитель для катализатора

Иллюстрации

Показать все

Реферат

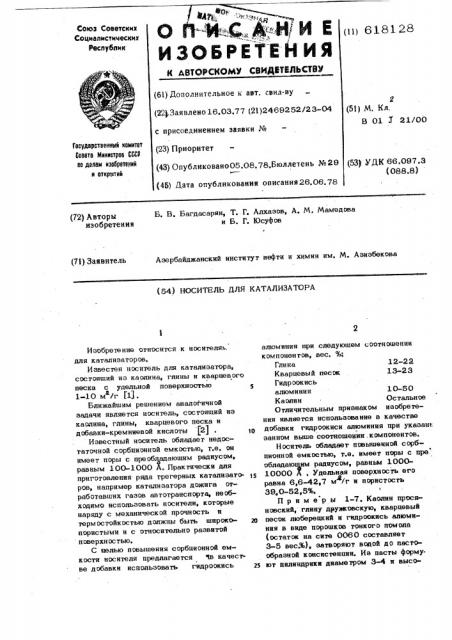

Союз Советских

Социалистических

Республик (11) 618128 (61) Дополнительное к авт. свил-ву (5Ф) M. Кл.

В 01 Х 21/00 (22 Заявлено 16.03.77 (2l)2469252/23-04 с присоединением заявки № (23) Приоритет (43) Опубликовано05.08.78.Бюллетень № 29 (45) Дата опубликования описания26.06,78

Государственный хоыитет

Совета Миииотров СССР оа деяам иэо6ретеиий и открытий (53) УДК 66.097.3 (088.8) Б. В. Багдасарян, Т. Г. Алхазов, А. М, Мамедова и Б. Г. Юсуфов (72) Авторы изобретения

Азербайджанский институт нефти и химии им. М. Азизбекова (71) Заявитель (54) НОСИТЕЛЬ ДЛЯ КАТАЛИЗАТОРА

Изобретение относится к носителяк. для катализаторов, Известен носитель для катализатора, состояший из каолина, глины и кварцевого песка с удельной поверхностью

1-10 м /г (1).

Ближайшим решением аналогичной задачи является носитель, состоящий из каолина, глины, кварцевого песка и добавки-кремниевой кислоты (2)

Известный носитель обладает недостаточной сорбционной емкостью, т.е. он имеет поры с преобладающим радиусом, равным 100-1000 А. Практически для приготовления ряда трегерных катализатор. ров, например катализатора дожига отработавших газов автотранспорта, необходимо использовать носители, которые наряду с механической прочность и термостойкостью должны быть широкопористыми и с относительно развитой поверхн остью.

С целью повышения сорбционной емкости носителя предлагается Чв качестве добавки использовать гидроокись алюминия при следуюшем соотношении компонентов, вес. %:

Глина 12-22

Кварцевый песок 13-23

Гидр оокись алюминия 1 0-50

Каолин Остальное

Отличительным признаком изобретения является использование в качестве

1О добавки гидроокиси алюминия при указано ванном выше соотношении . компонентов.

Носитель обладает повышенной сорбционной емкостью, т.е. имеет поры с пре обладающим радиусом, равньм 100015 10000 А . Удельная поверхность его равна 6,6-42,7 м /г и пористость

39,0-52,5%.

Пример ы 1-7. Каолин просяновский, глину двуиковскую, кварцевый ге песок люберецкий и гидроокись алюминия s виде порошков тонкого помола (остаток на сите 0060 составляет

3-5 sec.%), затворяют водой до пастсьобразной консистенции. Из пасты форму.

25 ют цилиндрики диаметром 3-4 и высо618128

10

20

30

40

60 той 4-5 мм, которые сушат 4 ч при

200-250 С с последующим обжигом на о

- воедухе в течение 15-20 мин при

1120-1150 С.

Состав исхбдных порошков и свой ства полученных носителей приведены в табл. 1 и табл. 2. т

Как видно нз приведенных данных, измения количество вводимой

Гидроокиси,, алюминии, получают Ivfe» ханически прочные н термостойкие носители с удельной нове рхиостьв

6,6-42,7 м /г с преобладающим радиусом пор 1000-10000(Х и пористостьв

39,0-62, 5%, f аблица 1

618128

О О О О О О

О О О О О О Ч е э"4 - тф Ф"1 Ф (О - а - О

Ф Ф 00 00 Ф I . Ф р а о сц (9 o5 A (»

Ф Ф и

t у 1

О

Cb

С9

® о

°

О а О р д) д щ Ф)

О ф

8) е-3 0) g) g4

Ф Ф Ф ы1

618128, %

75

Известный

130

150

160

170

Предлагаемый, полученный в примере

100

105

106

120

110

120

Составитель В. Теплякова

Редактор Т. Шарганова Техред Н. Андрейчук

КорректорА Гриценко

Заказ 4166/7 Тираж 964 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-36, Раушская наб., д, 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Носители, полученные в примерах

4-6, применяют в платиновых катализаторах реакции окисления окиси углерода в углекислый газ процесса очистки газовых выбросов органических и хлорорганических соединений.

Из табл. 3 видно, что окисление окиси углерода на катализаторах, полученных с использованием предлагаемого носителя, протекает при более низкой температуре, и при 135;-140 С,степень окисления составляет 85%, тогда как при этой температуре на катализаторе, полученном с использованием. известного носителя, окисляетсл лишь 30% окиси углео ода.

Ф ор мула и зобре тенин

Носитель для катализатора, состоящий из каолина, глины, кварцевого песка и добавки, о т л и ч а ю m и и с я тем, что, с целью повышения сорбционной емкости носителя, он содержит в качестве

В табл. 3 приведены сравнительные данные rro активности катализаторов, полученных с использованием известного и предлагаемого носителей. Активность катализаторов определяют на проточнециркуляционной установке. добавки гидроокись алюминия при следующем соотношении компонентов, вес,%:

35 Глина 12-22

Кварцевый песок 13-23

Гидр оокись алюминия 10-50

Каолин Остальное

40 П р и м е ч а н и е .. Цель изменена носк ольку сформулированная заявителем цель характеризует способ получения носителя, Источники информации, принятые во

4 внимание при экспертизе;, 1. Авторское свидетельство СССР

И 262855, МКИ В Ol Х 37/04, 1968.

2, Авторское свидетельство СССР

hh 498028 МКИ В 01 (Х 21/001

1974.
