Временный боковой упор к штампу

Временный боковой упор к штампу

Иллюстрации

Показать все

Реферат

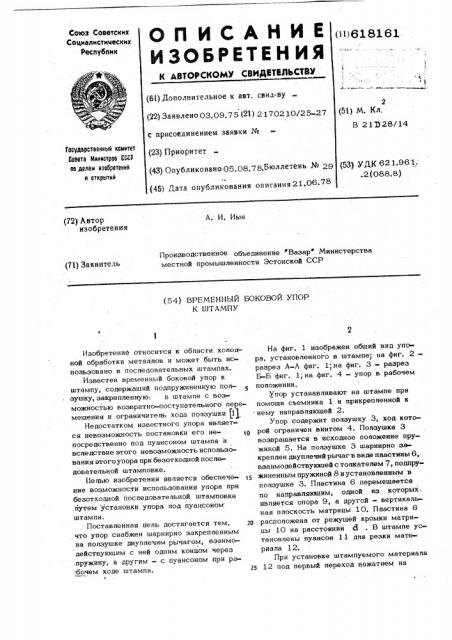

Союз Советских

Социалистимеских

Республик

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 03.09.75 (2l) 2170210/25-27 с присоединением эаявки ¹ (23) Приоритет (43) Опубликовано 05,08.78.Бюллетень ¹ 29 (ii)618161

2 (51) М. Кл.

B 21228/14

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 621.961;.2.(088.8) (45) Дата опубликования описания 21.06 78 (72) Автор иэобретения

А. И. Иые

Производственное объединение Вазар Министерства местной промышленности Эстонской ССР (?1) Заявитель (54) ВРЕМЕННЫЙ БОКОВОЙ УПОР

К ШТАМПУ

Изобретение относится к обпасти хопоаной обработки металлов и может быть использовано в пос пе довате пьных штампах.

Известен временный боковой упор к штампу, содержащий подпружиненную попзушку, закреппенную. в штампе с возI можностью возвратно-поступатепьного перемещения и ограничитепь хода попзушки (1)

Недостатком известного упора явпяется невозможность постановки его непосредственно под пуансоном штампа и вспедствие этого невозможность испопьзования этого упора при безотходной последоватепьной штамповке.

Цепью изобретения явпяется обеспечение возможности использования упора при безотходной последовательной штамповке ,путем установки упора под пуансоном штампа.

Поставленная цель достигается тем, 20 что упор снабжен шарнирно закрепленным на попэушке двуппечим рычагом, взаимодействующим с ней одним концом через ,пружину, а другим — с пуансоном при ра-! бочем ходе штампа. 25

На фиг, 1 изображен общий вид упора, установпенного в штампе; на фиг. 2разрез А-A фиг, 1; на фиг. 3 - разрез

Б-Б фиг. 1; на фиг. 4 - упор в рабочем попожении.

Упор устанавливают на штампе при помощи съемника 1 и прикреппенной к нему направпяющей 2.

Упор содержит попзушку 3, ход которой ограничен винтом 4. Попзушка 3 возвращается в исходное попожеиие пружиной 5. На попзушке 3 шарнирно закреплен двуппечий рычаг в виде пластины 6, взаимодействующей с топкатепем 7, подпружиненным пружиной 8 и установпенным в попзушке 3. Ппастина 6 перемешается по направляющим, одной иэ которых. является опора 9, а другой — вертикальная плоскость матрицы 10. Ппастина 6 распопожена от режущей кромки матрицы 10 на расстоянии с3 . В штампе установпены пуансон 1 1 дпя резки материала 12.

При установке штампуемого материапа

12 под первый переход нажатием на
