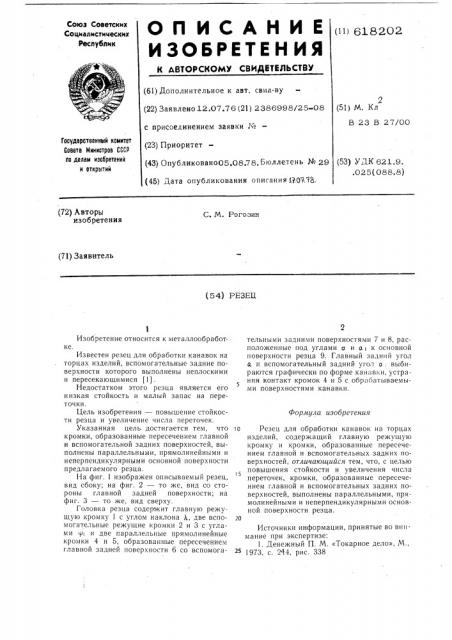

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (11) 618202 (61) Дополнительное к авт. свид-ву (22) Заявлено 12.07.76 (21) 2386998/25-08 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано05.08 78. Бюллетень И 29 (45) Дата опубликования описания ЯО Л3.
2 (51) М. Кл
В 23 В 27/00
Государственный конитет
Совета Министров СССР по делан изооретений и открытий (53) УДК 621.9. .025(088 ° 8) (72) Авторы изобретения
С. М. Рогозин (71) Заявитель (54) РЕЗЕЦ
Формула изобретения
Изобретение относится к металлообработке.
Известен резец для обработки канавок на торцах изделий, вспомогательные задние поверхности которого выполнены неплоскими и пересекающимися (1).
Недостатком этого резца является его низкая стойкость и малый запас на переточки.
Цель изобретения — повышение стойкости резца и увеличение числа переточек.
Указанная цель достигается тем, что кромки, образованные пересечением главной и вспомогательной задних поверхностей, выполнены параллельными, прямолинейными и неперпендикулярными основной поверхности предлагаемого резца.
На фиг. 1 изображен описываемый резец, вид сбоку; на фиг. 2 — то же, вид со стороны главной задней поверхности; на фиг. 3 — то же, вид сверху.
Головка резца содержит главную режущую кромку 1 с углом наклона ), две вспомогательные режущие кромки 2 и 3 с углами р и две параллельные прямолинейные кромки 4 и 5, образованные пересечением главной задней поверхности 6 со вспомогательными задними поверхностями 7 и 8, расположенные под углами а и а к основной поверхности резца 9. Главный задний угол а и вспомогательный задний угол а выбираются графически по форме канавки, устраняя контакт кромок 4 и 5 с обрабатываемыми поверхностями канавки. о Резец для обработки канавок на торцах изделий, содержащий главную режущую кромку и кромки, образованные пересечением главной и вспомогательных задних поверхностей, отличающийся тем, что, с целью
15 повышения стойкости и увеличения числа переточек, кромки, образованные пересечением главной и вспомогательных задних поверхностей, выполнены параллельными, прямолинейными и неперпендикулярными основной поверхности резца.
Источники информации, принятые во внимание при экспертизе:
1. Денежный П. М. «Токарное дело», М., > 1973, с. 244, рис. 338
618202
Риг 3
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
Редактор И. Гохфельд
Заказ 4179/11
Составитель Б Мартынов
Техред О. Луговая Корректор Н. Тупица
Тираж 263 Подписное
