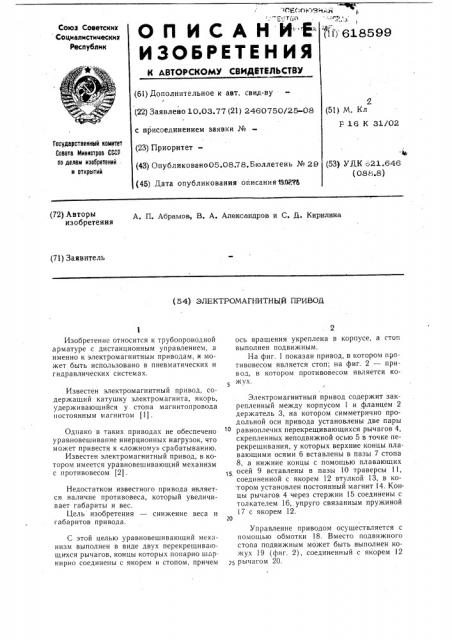

ОПИСАНИЕ.ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ г;Fc;Ai як

"",„-;т,; и лй .;Р,г

1 ((1 ) 618599

Союз Советских

Социалистимеских

Республик (61) Дополнительное к авт. свид-ву

2 (51) М. Кл

F 16 К 31/02 (22) Заявлено 10.03.77 (21) 2460750/25-08

| с присоединением заявки №

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (23) Приоритет— (43) Опубликовано05.08.78. Бюллетень № 29 (45) Дата опубликования описания 110PV5 (53) УДК о21.646 (088.8) А. П. Абрамов, В. А. Александров и С. Д. Кирилина изобретения (71) Заявитель (54) ЭЛЕКТРОМАГНИТНЫЙ ПРИВОД

Изобретение относится к трубопроводной арматуре с дистанционным управлением, а именно к электромагнитным приводам, и может быть использовано в пневматических и гидравлических системах.

Известен электромагнитный привод, содержащий катушку электромагнита, якорь, удерживающийся у стопа магнитопровода постоянным магнитом (1) .

Однако в таких приводах не обеспечено уравновешивание инерционных нагрузок, что может привести к «ложному» срабатыванию.

Известен электромагнитный привод, в котором имеется уравновешивающий механизм с противовесом (2).

Недостатком известного привода является наличие противовеса, который увеличивает габариты и вес.

Цель изобретения — снижение веса и габаритов привода.

С этой целью уравновешивающий механизм выполнен в виде двух перекрещивающихся рычагов, концы которых попарно шарнирно соединены с якорем и стопом, причем ось вращения укреплена в корпусе, а стоп выполнен подвижным.

На фиг. 1 показан привод, в котором противовесом является стоп; на фиг. 2 — привод, в котором противовесом является кожух.

Электромагнитный привод содержит закрепленный между корпусом 1 и фланцем 2 держатель 3, на котором симметрично продольной оси привода установлены две пары равноплечих перекрещивающихся рычагов 4, скрепленных неподвижной осью 5 в точке перекрещивания, у которых верхние концы плавающими осями 6 вставлены в пазы 7 стопа

8, а нижние концы с помощью плавающих

15 осей 9 вставлены в пазы 10 траверсы 11, соединенной с якорем 12 втулкой 13, в котором установлен постоянный магнит 14. Концы рычагов 4 через стержни 15 соединены с толкателем 16, упруго связанным пружиной

17 с якорем 12.

Управление приводом осуществляется с помощью обмотки 18. Вместо подвижного стопа подвижным может быть выполнен кожух 19 (фиг. 2), соединенный с якорем !2

gg р ыч а гом 20.

618599

4 формула изобретения

При подаче импульса электрического тока на обмотку 18 якорь 12 и подвижной стоп 8 перемещаются навстречу один другому, каждый на величину, равную полови- 5 не рабочего зазора А, сжимая возвратную пружину 17.

При подаче кратковременного электрического импульса обратной полярности удер- Ið живающая сила постоянного магнита 14 ослабевает и возвратная пружина 17 возвращает якорь и стоп в исходное положение, инерционные перегрузки возникают одновременно на стопе и якоре и воспринимаются противопоставленными концами рычагов, !5 что исключает самопроизвольное срабатывание.

»

rs фя2 1 и у!

iz

Фиг 2

Составитель И. Плюгин

Текерд О. Луговая Корректор Н. Янемирская

Тираж !98 Подписное

Редактор А.Мурадян

Заказ 4239/33

ЦНИИПИ Государственного комитета Совета Министров ССС! по делам изобретений и открытий

I I 3035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Привод работает следующим образом.

Электромагнитный привод с установленным в корпусе стоном и якорем, который через уравновешивающий двухрычажный механизм соединен с противовесом, отличаюи!ийся тем, что, с целью снижения веса и габаритов, рычаги уравновешивающего механизма выполнены перекрещивающимися, а концы их попарно шарнирно соединены с якорем и стопом, причем ось вращения укреплена в корпусе, а стоп выполнен с возможностью перемещения вдоль оси.

Источники информации, принятые во внимание при экспертизе:

1. Патент США № 3814375, кл. 251 — -65, 19УЯ.

2. Авторское свидетельство СССР № 20845, кл. F 16 К 35/00, 1972.
