Реферат

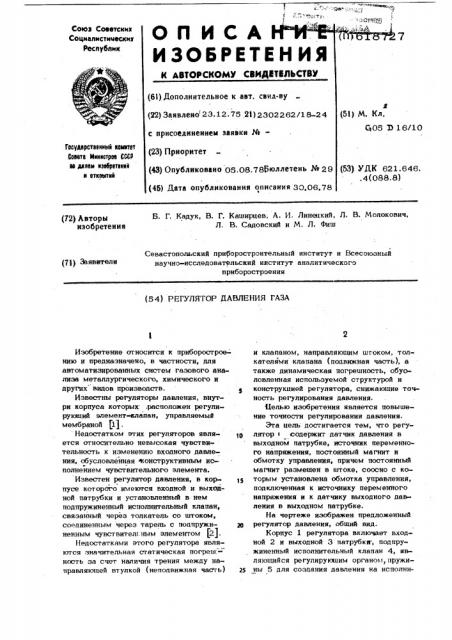

Colo3 Соввтских

Социалистиивских

Республик

ИЗОБРЕТ

К АВТОРСКОМУ СВИД (61) Дополнительное к авт. сви (22) Заявлено 23.12.75 21) 23Q с присоединением заявки №(23) Приоритет (43) Опубликовано Q5,Q9.785п (45) Дата опубликования опнс

1 6/10

Гееудэрстеенный кемнтет

Севете е1нннетрее СИР ее делам нзееретеннй и еткее1тнй.646.

) В. Г. Кадук, В. Г. Каширцев; А. И. Липецкий, Л. В. Молокович, Л. В. Садовский и М, Л. фиш (72) Авторы изобретения

Севастопольский приборостроительный институт и Всесоюзный научно-исследовательский институт аналитического приборостроения (71) Заявители (54) РЕГУЛЯТОР ДАВЛЕНИЯ ГАЗА

15

Изобретение относится к приборострое-нию и предназначено, в частности, для автоматизированных систем газового анализа металлургического, химического и других видов производств.

Известны регуляторы давления, внутри корпуса которых,расположен регулирующий элемент-клапан, управляемый мембраной P) .

Недостатком этих регуляторов является относительно невысокая чувсгвительность к изменению входного давления, обусловленная конструктивным исполнением чувсгвительного элемента.

Известен регулятор давления, в корггусе которОго имеются входной и выходной патрубки и установленный в нем подпружиненный исполнительный клапан, связанный через толкатель со штоком, соединенным через тарель с подпружиненным чувствител .ным элементом (2).

Недостатками этого регулятора являются значительная статическая погреш:ность за счет наличия трения между направляюшей втулкой (неподвижная часть) н клапаном, направляюшим штоком, толкателями клапана (подвижная часть), а также динамическая погрешность, обусловленная используемой структурой и конструкцией регулятора, снижаюшие точносгь регулирования давления.

Мелью изобретения является повышение точности регулирования давления.

Эта цель достигается тем, что регулятор содержит датчик давления в выходном патрубке, источник переменного напряжения, постоянный магнит и обмотку управления, причем постоянный магнит размешен в штоке, соосно с которым установлена обмотка управления, подключенная к источнику переменного напряжения и к датчику выходного давления в выходном патрубке, На чертеже изображен предложенный регулятор давления, обший вид.

Корпус 1 регулятора включает входной 2 и выходной 3 патрубки, подпружиненный исполнительный клапан 4, являюшийся регулируюшим органом, пружины 5 для создания давления на исполни61В727

Составитель В. Скибенко

Редактор И. Марковская Texpea:À. Алатмрев Корректор A. Гриценко

Заказ 42B0/40 Тираж 1033 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам иэобретений ы открытий

113035, Москва, Ж-35, Раушская иаб., ка. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
