Очиститель головок корнеплодов от ботвы

Очиститель головок корнеплодов от ботвы

Иллюстрации

Показать все

Реферат



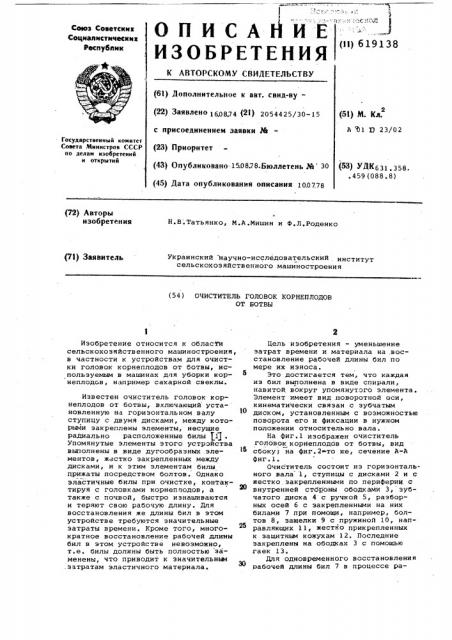

НИЕ

ОПИСА

ИЗОБРЕТЕНИЯ

СОЮЗ СОвЕтСКИК

Социалистических

Рвспубпик (il) 619138

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву— (22) 3 <80 160874 (21) 2054425>

A Ъ1 П 23/02

Государственный комитет

Совета Министров СССР по делам изобретений и открытн и (5о) УДК631. 358..459(088.8) (72) Авторы изобретения

Н.В;T r H o N.A N HH H JI Ðoäåíêo украинский научно-исследовательский . институт сельскохозяйственного машиностроения

Pl) Заявитель (54 ) ОЧИСТИТЕЛЬ ГОЛОВОК КОРНЕПЛОДОВ

ОТ БОТВЫ

Изобретение относится к обласТи сельскохозяйственного машиностроения, в частности к устройствам для очистки головок корнеплодов от ботвы, используемым в машинах д.яя уборки корнеплодов, например сахарной свеклы.

Известен очиститель головок корнеплодов от ботвы, включающий уста- новленную на горизонтальном валу ступицу с двумя дисками, между которыми закреплены элементы, несущие радиально расположенные билы 1 .

Упомянутые элементы этого устройства выполнены в виде дугообразных эле- ® ментов, жестко закрепленных между дисками, и к этим элементам билы прижаты посредством болтов. Однако эластичные билы при очистке, контактируя с головками корнепподов, а также с почвой, быстро изнашиваются и теряют свою рабочую длину. Для восстановления же длины бил в этом устройстве требуются значительные затраты времени. Кроме того, многократное восстановление рабочей длины бил в этом устройстве невозможно, т.е. билы должны быть полностью заменены, что приводит к значительньм .затратам эластичного материала.

Цель изобретения — уменьшение затрат времени и материала на .восстановление рабочей длины бил по мере их износа.

Это достигается тем, что каждая из бил выполнена в виде спирали, навитой, вокруг упомянутого элемента.

Элемент имеет вид .поворотной оси, кинематически связан с зубчатым диском, установленным с возможностью поворота его и фиксации в нужном положении относительно вала, На фиг.1 изображен очиститель головок корнеплодов от ботвы, вид сбоку; на фиг.2 то же, сечение A-А фиг.1.

Очиститель состоит из горизонтального вала 1, ступицы с дисками 2 и с жестко закрепленными по периферии. с внутренней стброны ободками 3, зубчатого диска 4 с ручкой 5, разборных осей б с закрепленными на них билами 7 при помощи, например, болтов 8, защелки 9 с пружиной 10, направляющих 11, жестко прикрепленных к защитныл кожухам 12. Последние закреплены на ободках 3 с помощью гаек 13.

Для одновременного восстановления рабочей длины бил 7 в процессе раФормула изобретения

Риз.!

Составитель В.Протурнов

Редактор Л.Новожилова Техред ОЛндрейко KoppeRTQQ A.lpöö g

Заказ 4316/1 Тираж 748 Подписное ЦНИИПИ Государственного комитета Совета Иинистров СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб.. д.4/5

Филиал ППП. Патент, г.ужгород„ ул.Проектная,4

61913 боты зубчатый диск 4 с помощью ручки 5 доворачивают по часовой стрелке,:в то же время оси 6, имеющие иа концах такой же зубчатый профиль, вращаются в обратную сторону, в результата чего происходит раэматываиие бил 7 с осей 6.

Перед этим необходимо отжать эа- 5 щелку 9, преодолев усилие пружины 10, в противоположную сторону вращения диска 4.

После восстановления необходимого диаметра, т.е. рабочей длины бил 7 . 10 очистителя, диск 4 фиксируют защелкой 9 с пружиной 10. Для предотвращения самопроизвольного развертывания бил 7 с .осей 6. снизу их расположены направляющив 11. 15 .Для более удобного монтажа и демонтажа осей 6 с набором бил 7 на ступице 2 оси выполнены разборными.

С целью предохранения от попада.ния различных примесей во внутреннюю > полость очистителей они снабжены защитными кожухами 12, которые выполнены съемными.

Очиститель работает следующим образом.

При движении машины билы очистителя, установленные на определенную

В

-б высоту относительно поверхности поч вы, вращаются и сбивают остатки листьев,.черешков с головок корней и отбрасывают их за пределы эоны рядка °

Очистнтель головок корнеплодов от ботвы, включающий установленную на горизонтальном валу ступицу с двумя дисками, между которыми закреплены элементы, несущие радиально расположенные билЫ, о т л и ч а Юшийся тем, что, с целью уменьшения затрат временй и материала на восстановление рабочей длины бил по мере их износа,каждая из бил выполнена в виде спирали,навитой вокруг упомянутого элемента, последний имеет вид поворотной осн, кинематически связан с зубчатым диском, установленным с возможностью поворота его и фиксации в нужном положении относительно вала.

Источники информации, принятые во внимание при экспертизе

1.Патент СССР Р 404184, кл.

А 01 33 23/02, 1970 .
