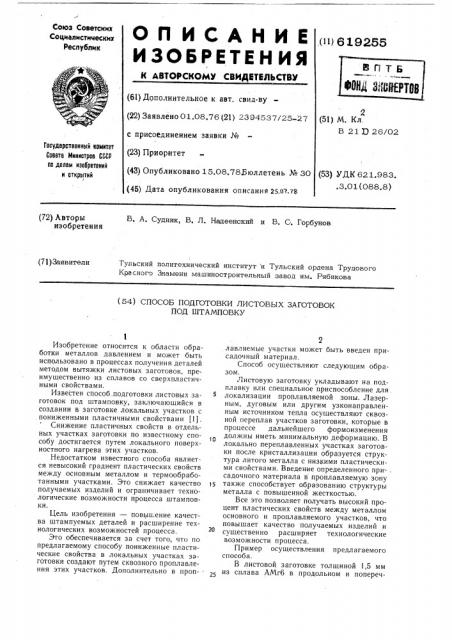

О П И С А Н И Е ()6192SS

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заявлено 01.08.76 (21) 2394537/25-27 с присоединением заявки №

2 (51) М. Кл.

В 21 33 26/02 (23) Приоритет

Государственный комитет

Совета Министров СССР по делам иэооретений и открытий

/ (43) Опубликовано 15.08.78Бюллетень № 30 (45) Дата опубликования описания 2s.о .тз (53) УДК 621.983. .3.01 (088.8) (72) Авторы изобретения

В, А. Судник, В. Л. Надеенский и B С. Горбунов

Тульский политехнический институт и Тульский ордена Трудового

Красного Знамени машиностроительный завод им. Рябикова (71) Заявители (54) СПОСОБ ПОДГОТОВКИ ЛИСТОВЫХ ЗАГОТОВОК

ПОД ШТАМПОВКУ

Изобретение относится к области обработки металлов давлением и может быть использовано в процессах получения деталей методом вытяжки листовых заготовок, преимущественно из сплавов со сверхпластичными свойствами.

Известен способ подготовки листовых заготовок под штамповку, заключающийся в создании в заготовке локальных участков с пониженными пластичными свойствами (1j

Снижение пластичных свойств в отдельных участках заготовки по известному способу достигается путем локального поверхностного нагрева этих участков.

Недостатком известного способа является невысокий градиент пластических свойств между основным металлом и термообработанными участками. Это снижает качество получаемых изделий и ограничивает технологические возможности процесса штамповки, Цель изобретения — повыи.ение качества штампуемых деталей и расширение технологических возможностей процесса.

Это обеспечивается за счет того, что по предлагаемому способу пониженные пластические свойства в локальных участках заготовки создают путем сквозного проплавления этих участков. Дополнительно в проп-2 лавляемые участки может быть введен присадочный материал.

Способ осуществляют следующим образом.

Листовую заготовку укладывают на подплавку или специальное приспособление для локализации проплавляемой зоны. Лазерным, дуговым или другим узконаправленным источником тепла осуществляют сквозной переплав участков заготовки, которые в процессе дальнейшего фор моиз менения должны иметь минимальную деформацию. В локально переплавленных участках заготовки после кристаллизации образуется структура литого металла с низкими пластическими свойствами. Введение определенного при- . садочного материала в проплавляемую зону также способствует образованию структуры металла с повышенной жесткостью.

Все это позволяет получать высокий процент пластических свойств между металлом основного и проплавляемого участков, что повышает качество получаемых изделий и существенно расширяет технологические возможности процесса.

Пример осуществления предлагаемого способа.

В листовой заготовке толщиной 1,5 мм из сплава АМгб в продольном и попереч619255

Формула изобретения

Составитель В. Блехеров

Редактор Л. Василькова Техред О. Луговая Корректор Н. Тупица

Заказ 4340/7 Тираж 087 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий! 3035, Мог,ква, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 ном направлениях с шагом 40 мм создают локальные зоны сквозного проплавления металла. Дополнительно в проплавляемые зоны вводят нрисадочный материал того же химического с!гстава, что и материал заготовки. Проплавление участков осуществляют аргонно-дуговым аппаратом неплавящимся электродом на постоянном токе. Режим проплавления: сила тока J = 120 А, напряжение V = 16 В, скорость проплавления — 24 м/ч, В процессе проплавления с введением присадочного материала образуются валики шириной 8 мм и высотой 2 мм.

При последующей пневмоформовке заготовки в условиях сверхпластичности t =

= 250 С, скорость деформации 1,5 10 4 с получают ячеистую структуру с высотой выпуклостей 30 мм.

1. Способ подготовки листовых заготовок под штамповку, заключающийся в создании в заготовке локальных участков с пониженными пластическими свойствами, отличающийся тем, что, с целью повышения качества штампуемых деталей и расширения технологических возможностей, пониженные пластические свойства в локальных участках !

О заготовки создают путем сквозного проплавления этих участков.

2. Способ по п, 1, отличающийся тем, что в проплавляемые участки вводят присадочный материал.

Источники информации, принятые во внимание при экспертизе:

1. Патент ФРГ № 2419383, кл. С 21 D 9/48, 1974.
