Вентиляционный канал для создания разрежения в замкнутой полости с сыпучим материалом

Вентиляционный канал для создания разрежения в замкнутой полости с сыпучим материалом

Иллюстрации

Показать все

Реферат



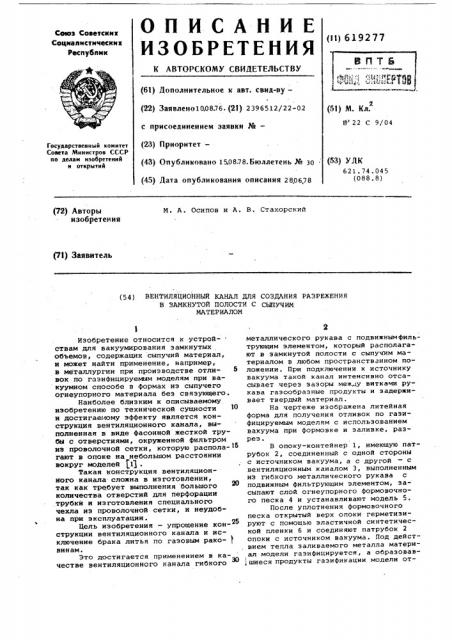

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сфцналнстнческн х

Республик (») 619277 (6E) Дополнительное к авт. свид-ву— (22) Заявлено100876. (21) 2396512/22-02 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 15,0878.Бюллетень № 30 (51) М. Кл.

В 22 С 9/04

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК

621.74.045 (088.8) (45) Дата опубликования описания 280678 (72) Авторы изобретения

М. A. Осипов и A. В. Стахорский

Pl) Заявитель (54) ВЕНТИЛЯЦИОННЫЙ КАНАЛ ДЛЯ СОЗДАНИЯ РАЗРЕЖЕНИЯ

В зАмкнутОЙ пОлОсти с сыпучим

МАТЕРИАЛОМ

Изобретение относится к устройствам для вакуумирования замкнутых объемов, содержащих сыпучий материал, и может найти применение, например, в м6таллургии при производстве отли- в вок по газифицируемым моделям при вакуумном способе в формах иэ сыпучего огнеупорного материала без связующего.

Наиболее близким к описываемому изобретению по технической сущности и достигаеиому эффекту является конструкция вентиляционного канала, выполненная в виде фасонной жесткой трубы с отверстиями, окруженной фильтром иэ проволочной сетки, которую распола-1о гают в опоке на небольшом расстоянии вокруг моделей (11 .

Такая конструкция вентиляционйого канала сложна в изготовлении, так как требует выполнения большого количества отверстий для перфорации трубки и изготовления специального чехла из проволочной сетки, и неудобна при эксплуатации.

Цель изобретения — упрощение конструкции вентиляционного канала и исключение брака литья по газовым ракс- винам.

Это достигается применением в качестве вентиляционного канала гибкого металлического рукава с подвижнымфильтрующим элементом, который располагают в замкнутой полости с сыпучим материалом в любом пространственном положении. При подключении к источнику вакуума такой канал интенсивно отсасывает через зазоры между витками рукава газообразные продукты и задерживает твердый материал.

На чертеже изображена литейная форма для получения отливок по газифицируемым моделям с использованием вакуума при формовке и заливке, разрез.

В опоку-контейнер 1, имеющую патрубок 2, соединенный с одной стороны с источником вакуума, а с другой — с вентиляционным каналом 3, выполненным иэ гибкого металлического рукава с подвижным фильтрующнм элементом, засыпают слой огнеупорного формовочного песка 4 и устанавливают модель 5.

После уплотнения формовочного песка открытый верх опоки герметизируют с помощью эластичной синтетической пленки 6 и соединяют патрубок 2 опоки с источником вакуума. Под действием тепла заливаемого металла материал модели газифицируется, а образовав1шиеся продукты газификации модели от619277

Формула изобретения

Составитель B.Èóðàâüåâà

Редактор Г.Мозжечкова Техред Н.Вабурка Корректор И. Гоксич

Заказ 4343/9 Тираж 950 П одпи с ное

IQIHHIIH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная,4 сйсываются.через вентиляционный канал в вакуумную систему.

Заливают металл в материал модели через литниковую воронку 7. Под действием расплавленного металла материал модели газифицируется, продукты газификации (сгорания) модели отсасы- 5 ваются через слой песка и вентиляционный канал в вакуумопровод. После эатвердевания отливки вакуум отключают, а затем производят выбивку отливки иэ опоки-контейнера. 10

Конструкция вентиляционного канала с подвижным фильтрующим швом при вакуумной формовке по газифицируемым моделям имеет следующие преимущества. l5

За счет того, что вентиляционный канал выполнен в виде полой гибкой трубки, он может быть использован при формовке практически любых по размерам и конфигурации отливок, а также находиться в непосредственной близости от моделей, что обеспечивает более интенсивный отсос продуктов сгорания модели и исключает появление в отливках газовых раковин и других дефектов, связанных с уменьшением степени разрежения в опоке. Кроме того, более интенсивный отсос газов позволяет применять для изготовления моделей материалы, выделяющие при сгорании значительно большее количество газов, например пенополистирол по.вышенной плотности.

Применение гибкого металлического рукава с подвижным фильтрующим элементом в качестве вентиляционного канала для создания разрежения в замкнутой полости с сыпучим материалом.

Источники информации, принятые во внимание при экспертизе:

1.Патент Великобритании 91401239 кл. В 22 С 9/04, 1975.
