Реферат

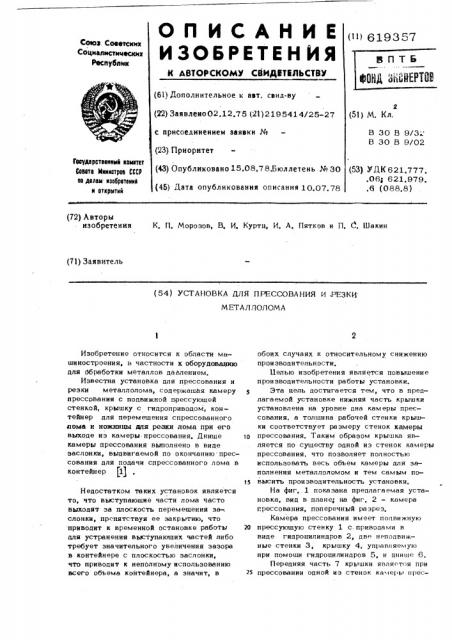

О П И С А Н И Е пп 619зг

ИЗОБРЕТЕН ИЯ

Совоз. Советсннх

Соцналнстнческнх

Республнк

К АВТОРСКОМУ СЙИДВТ1кЛЬСТВУ (61) Дополнительное к авт. саид-ву г (51) М. Кл. (22) Заявлено 02.12.75 (21) 2195414/25-27 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.08.78.Бюллетень № 30 (45) Дата опубликования описания 10,07.78

В ЗОВ 9/3

В 30 В 9/02

Гесударстовионк комктвт

Савата Мкккстроа СССР оо долам кзобрвтвек н откриткй (53) УДК 621.777. ,06; 621,979.

Я (088.8) (72) Авторы изобретения

К. П. Морозов, В, И. Куртц, И. А. Пятков и П. С. Бакин (71) Заявитель (54) УСТАНОВКА ДЛЯ ПРЕССОВАНИЯ И РЕЗКИ

МЕТАЛЛОЛОМА контейнер (1) 15

Изобретение относится к области машиностроения, в частности к оборудованию для обработки металлов давлением.

Известна установка цля прессования и резки металлолома, содержащая камеру прессования с подвижной прессующей стенкой, крышку с гицроприводом, кОнтейнер для перемещения спрессованного пома и ножницы для резки лома при его выходе из камеры прессования. Днище камеры прессования выполнено в виде заслонки, выцвигаемой по окончанию прессования для подачи спрессованного лома в

Недостатком таких установок является то, что выступающие части лома часто выходят эа плоскость перемещения заслонки, препятствуя ее закрытию, что привоцит к временной остановке работы для устранения выступающих частей либо требует значительного увеличения зазора в контейнере с плоскостью заслонки, что приводит к неполному использованию всего объема контейнера, а значит, в обоих случаях к относительному снижению производительности.

Целью изобретения является повышение производительности работы установки.

Эта цель цостигается тем, что и предлагаемой установке нижняя часть крышки установлена на уровне дна камеры прессования, а толщина рабочей стенки крышки соответствует размеру стенок камеры прессования. Таким образом крышка является по существу одной иэ стенок камеры прессования, что позволяет полностью использовать весь объем камеры для заполнения металлоломом и тем самым повысить производительность установки.

На фиг. 1 показана предлагаемая установка, вид в плане; на фиг. 2 — камера прессования, поперечный разрез.

Камера прессования имеет подвижную прессующую стенку 1 с приводами в виде гидроцилиндров 2, две неподвижные стенки 3, крышку 4, управляемую при помощи гидроцилиндров 5, и днище 6.

Передняя часть 7 крь1шки являет<:я прн прессовании одной из стенок камерь прес619367 сования, а нижняя часть 8 - верхней стенкой конвейера, ручей .которого ограничен тремя остальнь|ми стенками 9, выполненными в днище 6 под крышкой 4. В контейнере перемещается пуансон, жестко связанный со штоком 10 гидроцилиндра 11 (фипг. 2) а подающий лом цод ножницы 12.

Работа установки осуществляется сле дующим образом. Загруженный в камеру прессования металлолом уплотняется под действием подвижной стенки 1. пра этом крышка 4 закрыта. По окончанию процесса прессования крышка 4 под действием цилиндров 5 открывается, и уплотненный лом стенкой 1 сталкивается в контейнер. Крышка 4-вновь закрывается и при этом сминает все выступающие за верхнюю, полость контейнера части лома, Процесс загрузки контейнера закончен.

После этого стенка 1 отходит назад до упора, подготовив камеру прессования к загрузке новой порцией металлолома, и в то же время пуансоном под действием штока 10 гидроцилиндра 11 спрес,сованный лом подается в контейнере под йожиицы 12 для резки. Таким образом в дальнейшем оба процесса (прессования и резка пакета металлолома) могут совершаться одновременно. 30

Использование предлагаемой установки дает следующие преимущества по сравнению с известными устройствами: во-первых, повышается количество перерабатываемого лома за единицу проработанного времени, а, во-вторых, установка работает непрерывно, беэ остановок для ручной срезки выступающих за габарит контейнера частей спрессованного лома.

Это позволяет создать непрерьвньй автоматический цикл от загрузки лома в камеру прессования до получения разрезанного нсжницами спрессованного пакета лома, что значительно повышает производительность установки.

Формула иэобретеннк

Установка для прессования и резки металлолома, соцержащая камеру прессования, поворотную крышку с гидроприводом, контейнер для перемещения спрессованного лома и расположенные на выходе лома ножницы, о т л и ч ающа я с я тем, что, с цельюповышения производительности, нижняя часть крышки установлена на уровне дна камеры прессования, а толщина рабочей стенки крышки соответствует раэмеру стенок камеры прессования.

Источники информации, принятые во внимание при экспертизе:

1. Патент Франции № 2000860, кл. В 23 .Э 31/00, 1969.

619357

Риг. 1 Составитель В. Васильев

Техред О, Андрейко Корректор С. Ямаловя

Редактор Л. Василькова

Заказ 4358/13 Тираж 868 Подписное

I1HHHfIH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, г, Ужгород, ул..Проектная, 4
