Станок для шлифования каменных полов

Станок для шлифования каменных полов

Иллюстрации

Показать все

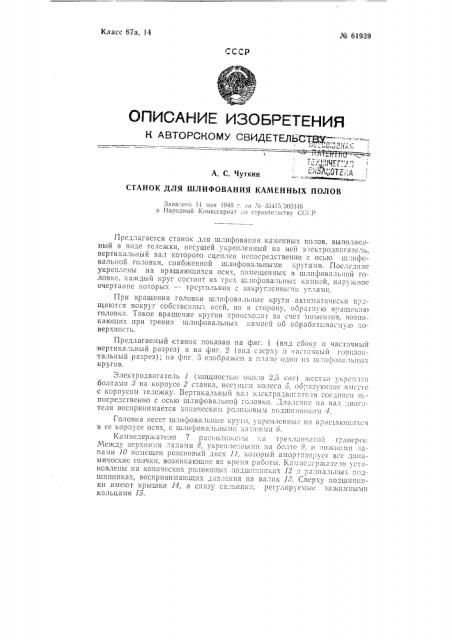

Реферат



№ 61939

Каждый камень 6 крепится в станке дополнительной обоймой, не показанной на фигуре. Крепление пустотелого камня б снизу препятствует его выпадению при пуске станка вхолостую, когда камень находится в воздухе, Такая конструкция крепления камней позволяет увеличить число оборотов станка почти вдвое против обычного, т. е. до

960 об1иин.

Колеса 5 станка установлены на шарикоподшипниках. Ручки 16 сделаны из стальных труб, на них установлены выключатели 17 с предохранителем и розеткой. Для крепления пят 19 ручек 1б служат отверстия 18.

Предмет изобретения

Станок для шлифования каменных полов, выполненный в виде тележки с вертикально установленным на ней электродвигателем, вал которого непосредственно сцеплен с осью шлифовальной головки, о тл и ч а ю шийся тем, что в нем применена шлифовальная головка со шлифовальными кругами, укрепленными на вращающихся в корпусе головки осях и состоящими из шлифовальных камней в форме треугольника с закругленными углами, причем во время вращения головки шлифовальные круги за счет моментов, возникающих при трении камней об обрабатываемую поверхность, вращаются вокруг собственных осей в противоположном направлении.

¹ 61939 игЗ
