Союз Советскнх

Соцналнстнчвскнх

Ресяубл

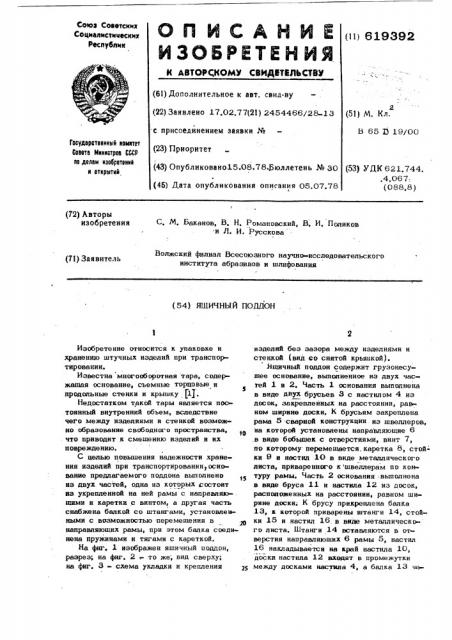

ОП ЙСАНИЕ

ИЗОБРЕТЕЙ ЙЯ к втоеЧком свидетвльствю (61) Дополнительное к авт. свил-ву (22) Заявлено 17.02.77(21) 2454466/28 13 с присоединением заявки № (23) Приоритет (43) Опубликовано15.08.78.!Бюллетень № 80 (46) Дата опубликования описания 05.07.78 (i i 619392 (5I) M. Кл.

В 65 23 19/00

Государствеиимй комитет

Совета Министров СССР оо делам изооретеиив к открмтий (53) УДК 621.744. .4.067.. (088.8) (72) Авторы изобретения

С. >. Б --, В. Н. Романовский, В. И. П ков и Л И. Русскова

Волжский филиал Всесоюзного научно-исследовательского института абразивов и шлифования (71) Заявитель (54) ЯЩИЧНЫЙ ПОЛЛОН

Изобретение относится к упаковке и хранению штучных изделий при транспортировании.

Известна многооборотная тара, содержащая основание, съемные торцовые и

3 продольные стенки и крышку (lj.

Недостатком такой тары является постоянный внутренний объем, вследствие чего между иэделиями и стенкой возможно образование свободного пространства, что приводит к смешению изделий и их повреждению.

C целью повышения надежности хранения изделий при транспортированиитосно» ванне предлагаемого поддона выполнено из двух частей, одна иэ которых состоит из укрепленной на ней рамы с направляющими и каретки с винтом, а другая часть снабжена балкой со штангами, установленными с вазможностью -перемешения в направляющих рамы, при этом балка соединена пружинами и тягами с кареткой, На фиг. 1 изображен яшичный поддон, разрез; на фиг. 2 то же, вид сверху; на фиг. 3 - схема укладки и крепления мэделий без зазора между изделиями и стенкой (вид со снятой крышкой).

Йщячный поддон содержит грузонесущее основание, выполненное из двух частей 1 и 2. Часть 1 основания выполнена в виде двух брусьев 3 с настилом 4 из досок, закрепленных на расстоянии, равном ширине доски. K брусьям закреплена рама 5 сварной конструкции из швеллеров, на которой установлены направляющие 6 .в виде бобышек с отверстиями, винт 7, по которому перемещается, каретка 8, стой ки 8 и настил 10 в виде металлического листа, приваренного к швеллерам по контуру рамы. Часть 2 основания выполнена в виде бруса 11 и настила 12 из досок, расположенных на расстоянии, равном ширине доски; К брусу прикреплена балка

1З, к которой приварены штанги 14, стойки 15 и настил 16. в виде металлического листа. Штанги 14 вставляются в отверстия направляющих 6 рамы 5, настил

16 накладывается на край настила 10, доски настила 12 входят в промежутки между досками настила 4, а балка 1З че

619392

17. реэ пружины 17 и тяги 18 соединяется; с кареткой 8, Между стойками 5 и 9 устанавливаются съемные раздвижные продоль ные стенки 19 и торцовые стенки 20 и

21. Сверху поддон закрывается раздвижной крышкой 22, имеющей подпружиненную плиту 23 для амортизации.

Загрузка поддона шлифовальными круга. ми и крепление их осуществляется сле-. дующим образом. Перед загрузкой соби-. .рают поддон, для чего снимают крышку 0

22, устанавливают и крепят к стойкам продольные и торцовые стенки 19, 20 в

21 и винтом 7 раздвигают поддон, Насти" лы 10 и 16. покрывают амортизирующей прокладкой 24. Малев укладывают круги рядами стопок в шахматном порядке, прокладывая каждый ряд стопок амортизационной лентой 25, После укладки пос- леднего ряда винтом подводят торцовую стенку 20 до упора, а затем натягивают 2О пружины 17 сделав 3-4. оборота винта 7, Таким образом, торцовая стенка 20 все время поджимает круги и ликвидирует зазор. Затем на поддон устанавливается и крепится раздвижная крышка, плотно прижимая круги сверху, Ф ормула изобретения

Ящичный поддон, состоящий иэ основания, съемных торцовых и продольных стенок и съемной крышки, о т ли ч а юшийся тем, что, с целью повышения надежности хранения изделий при транспортировании, основание выполнено из двух частей, одна из которых состоит из укрепленной на ней рамы.с направляющими и каретки с винтом, а другая часть снабжена балкой со штангами, установленными с воэможностью перемещения в направляющих рамы, при этом балка соединена йружинами и тягами с кареткой.

Источники информации, принятые во внимание при экспертизе:

1, Журнал Механизация и автоматизация производства, М„М 12, с, 13, 1976, ЯХ

619392

И ZS pq

Фиг, 3

Составитель Л. Прозоровская

Редактор В. Блохина Техред 3. Фанта Корректор С. Патрушева

Заказ 4364/15 Тираж 1075 . Подписное

-ЦНИИПИ Хосударственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж35, Раушская наб., д. 4l5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
