Цепной толкатель
Иллюстрации
Реферат

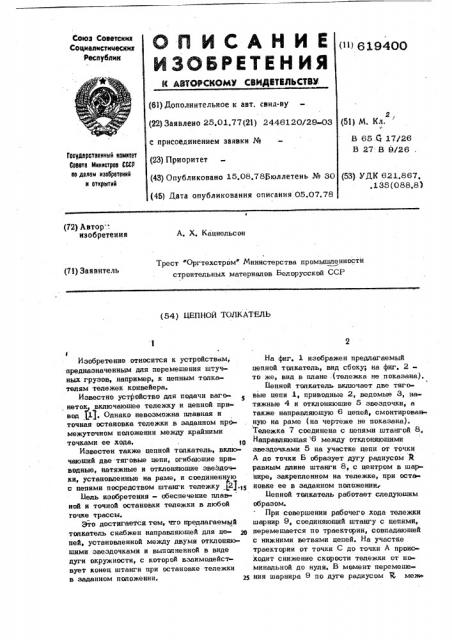

О rl И С А Н И Е (ii)6194oo
ИЗОБРЕТЕН ИЯ
Союз Советекии
Социалистических
Республик (61) Дополнительное к авт. свил-ву (22) Заявлено 25.01.77(21) 2446120/29 3 с присоединением заявки № (23) Приоритет
2i (51) М. Кл.
В 65.Q 17/26
В 27 В S/26
Государственный комитет
Совета Иииистроо СССР оо делам изобретений и открытий (43) Опубликовано 15.08.785юллетень № 30 (53) УДК 621,867.. 135 (088,8) (45) Дата опубликования описания 05.07.78 (72) Автор . . изобретения
А. Х. Кацнельсон
Трест "Оргтехстром" Министерства промышленности строительных материалов Белорусской ССР (71) Заявитель (54) СТЕПНОЙ ТОЛКАТЕЛЬ
Изобретение относится к устройствам, предназначенным для перемещения штучных грузов, например, к цепным толкателям тележек конвейера.
Известно устройство для подачи вагонеток включающее тележку и ценной привод 1). Однако невозможна одввнвн н точная остановка тележки в заданном промежуточном положении между крайними точками ее хода. 10
Известен также цепной толкатель, вкпк чающий две тяговые цепи, огибаюшие приводные, натяжные и отклоняющие звездочки, установленные на раме, и соединенную с цепями посредством штанги тележку 12).1о
Иель изобретения - обеспечение плавной и точной остановки тележки в любой точке трассы.
Это достигается тем, что предлагаемый толкатель снабжен направляющей для це- 2а пей, установленной между двумя отклоняк шими звездочками и выполненной в виде дуги окружности, с которой взаимодейст вует конец штанги при остановке тележки в заданном положении.
На фиг. 1 изображен предлагаемый цепной топкатель, вид сбоку; на фиг. 2то же, вид в плане (тележка не показана).
Оепной толкатель включает две тяговые цепи 1, приводные 2, ведомые 8, на .тяжные 4 и отклоняющие 5 звездочки, а также направляющую 6 цепей, смонтирован-. ную на раме (на чертеже не показана).
Тележка 7 соединена с цепями штангой 8.
Направляющая 6 между отклоняющими звездочками 5 на участке цепи от точки
А до точки Б образует дугу радиусом Й равным длине штанги 8, с центром в шарнире, закрепленном на тележке, при остановке ее в заданном положении
11епной толкатель работает следующим образом.
При совершении рабочего хода тележки шарнир S, соединяющий штангу с цепями, перемешается по траектории, совпадающей с нижними ветвями цепей. На участке траектории от точки С до точки А происходит снижение скорости тележки от номинальной до нуля. В момент перемещения шарнира 9 по дуге радиусом К межн °
Юг. Я
