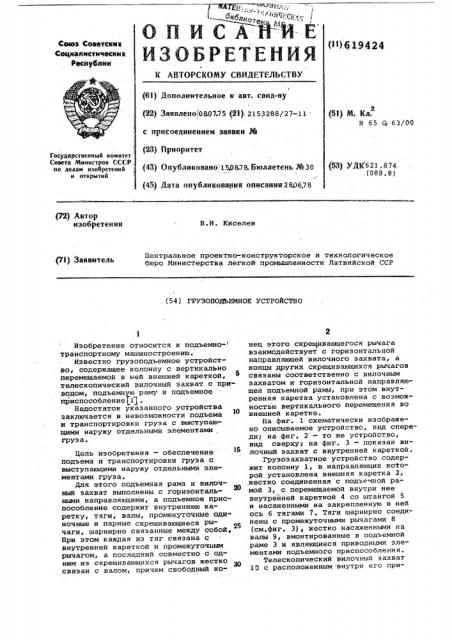

Реферат



Ceca Советсина

Сециапнстнчеенм к

Ржаублик

ЙЗОБРЕТЕНЙЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ т (63) Дополнительное к авт. свил-ву (22) Заявлено 080775 (23): 2153288/27-11 . (51) М. Кл.

В 65 Р 63/00

Государственный комитет

Совета Министров СССР, ио деаан изобретений и открыти и (23) Приоритет (53) УДК621 „874., (088. 8) (43) Опубликовано 153878, Бюллетень %30 (45) Дата опубликования описания 280678 (72) Автор изобретения

B.È. Киселев

Центральное проектно-конструкторское и технологическое бюро Министерства легкой промышленности Латвийской CCP (54) ГРУЗОПОДЬЕИЯОЕ УСТРОЙСТВО

Изобретение относится к подъемно- транспортному машиностроению.

Известно грузоподъемное устройство, содержащее колонну с вертикально перемещаемой в ней внешней кареткой, телескопический вилочный захват с приводом, подъемную раму и подъемное приспособление 1).

Недостаток укаэанного устройства заключается в невозможности подъема и транспортировки груза с выступающими наружу отдельными элементами груза.

Цель изобретения - обеспечение подъема и транспортировки груза с выступающими наружу отдельными элементами груза. для этого подъемная рама и вилочный захват выполнены с горизонтальными направляющими, а подъемное приспособление содержит внутреннюю каретку, тяги, валы, промежуточные одиночные и парные скрещивающиеся рычаги, шарнирно связанные между собой, При этом каждая из тяг связана с внутренней кареткой и промежуточным рычагом, а последний совместно с одним из скрещивающихся рычагов жестко связан с валом, причем свободный конец этого скрещивающегося рычага взаимодействует с горизонтальной направляющей вилочного захвата, а концы других скрещивающихся рычагов связаны соответственно с вилочным захватом и горизонтальной направляющей подъемной рамы, при этом внутренняя каретка установлена с воэможностью вертикального перемещения во внешней каретке.

На фиг..1 схематически изображено описываемое устройство, вид спереди; на фиг. 2 — то же устройство, вид сверху; на фиг. 3 — показан вилочный захват с внутренней кареткой.

Грузозахватное устройство содержит колонну 1, в направляющих которой установлена внешняя каретка 2, жестко соединенная с подъемной рамой 3, с перемещаемой внутри нее внутрейней кареткой 4 со штангой 5 и насаженными на закрепленную в ней ось 6 тягами 7. Тяги шарнирно соединены с промежуточными рычагами 8 (см.фиг. 3), жестко насаженными на валы 9, вмонтированные в подъемной раме 3 и являющиеся приводными элементами подъемного приспособления.

Телескопический вилочный захват

10 с расположенным внутри его при619424 водом 11 см.фиг. 2) установлен на ножницеобразных механизмах, кюкдый из которых содержит парные скрещи-вающиеся рычаги 12 и 13 (см.фиг. 3).

Рычаг 12, является приводным и жест ко насажен одним концом на приводном валу 9, а другим опирается посредством ролика на направляющую 14, закрепленную на телескопическом захвате. Рычаг 13 свободно сидит одним концом на оси, установленной на телескопическом вилочном захвата, а другим посредством ролика 15 в направляющей 16 подъемной рамы 3.

Грузозахватное устройство работает следующим образом. )6

Телескопический вилочный захват 16 находясь в крайнем нижнем положении, выдвигается под захватываемый груз, например тележку, и осуществляет подъем груза следующим образом. g()

От привода грузоподъемника происходит подъем штанги 5 и вместе с нею внутренней каретки 4 и тяг 7, которые, в свою очередь, поворачивают посредством промежуточных рычагов 8 приводные валы 9. Вместе с валом 9 поворачиваются и рычаги 12, которые, упираясь роликом s направляющую 14, поднимают телескопический вилочный захват. Ролик 15 рычага 13 перемещается по направляющей 16.Телескопический вилочный захват поднимается до тех пор,пока дополнительная карет ка 4 не упрется в верхнее основание основной каретки 2.Включением привода3

11 секции телескопического вилочного захвата задвигаются вместе с грузом в исходное положение. Дальнейший подъем груза на нужную высоту осуществляется основной внешней кареткой 2 через внутреннюю 4.

Наличие дсполнительного подъемного устройства обеспечивает необходимый зазор между подъемной рамой и телескопическим вилочным захватом, что позволяет беспрепятственно задвинуть секции захвата с находящейся в нем например, тележкой с колесами, тем самым, расширяя область применения грузозахватных устройств подобного типа, обеспечивает переработку маневренных грузов, .Формула изобретения

1. Грузоподъемное устройство, содержащее колонну с вертикально перемещаемой в ней внешней кареткой, телескопический вилочный захват с приводом, подъемную раму и подъемное приспособление, о т .л и ч а ю щ ее с я тем, что, с целью обеспечения подъема и транспортировки груза с выступающими наружу отдельными элементами его, подъемная рама и вилочный захват выполнены с горизонтальными направляющими, а подъемное приспособление содержит внутреннюю. каретку, тяги, приводные валы, промежуточные и парные скрещивающиеся рычаги, шарнирно связанные между собой, при этом каждая из тяг связана с внутренней кареткой и промежуточным рычагом, а последний совместно с одним иэ скрещивающихся рычагов жестко связан с приводным валом, причем свободный конец этого скрещивающегося рычага взаимодействует с горизонтальной направляющей вилочного захвата, а концы других скрещивающихся рычагов связаны соответственно с вилочным .захватом и горизонтальной направляющей подъемной рамы, при этом внутренйяя.каретка установлена с возможностью вертикального перемещения во внешней каретке.

Источники информации, принятые во внимание при экспертизе:

1. Дранников А.Б, Автопогрузчики, Мер Машгиэф 1962,ф с. 52-533в

619424

Составитель Б. Горлов

Редактор Л. Баглай Техред Н,Бабурка Кощектор Л. веселовская

Заказ 4366/17 Тираж 1075. Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035 Москва Ж-35 Раушская наб. д. 4 5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
