Реферат

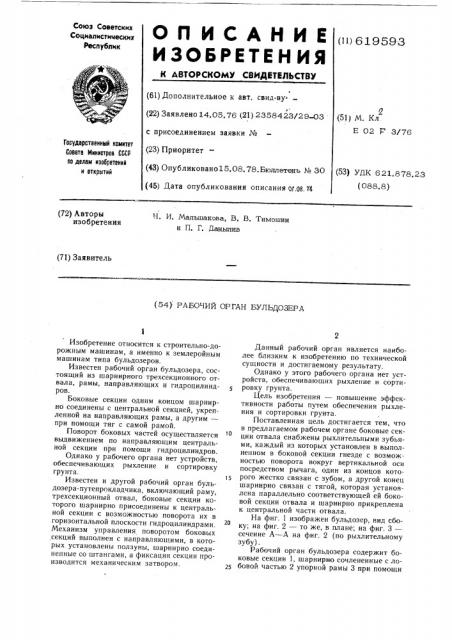

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11)619593

:.ъ К

* (61) Дополнительное к авт. саид-ву

2 (51) М. Кл.

Е 02 Г 3/76 (22) Заявлено 14,05.76 (21) 2358423/29-03 с присоединением заявки № (23) Приоритет (43) Опубликовано15,08,78.Бюллетень № 30 (45) Дата опубликования описания 01,OS.7а

Гасударственный комитет

Совета Министров СССР ао делам изобретений и открытий (53) УДК 621,878.23 (088.8) H. И. Мальшакова, В. В. Тимошин и П. Г. Даньтлив (72) Авторы изобретения (71) Заявитель (54) РАБОЧИЙ ОРГАН БУЛЬДОЗЕРА

Изобретение относится к строительно-дорожным машинам, а именно к землеройным машинам типа бульдозеров.

Известен рабочий орган бульдозера, состоящий из шарнирного трехсекционного отвала, рамы, направляющих и гидроцилиндров.

Боковые секции одним концом шарнирно соединены с центральной секцией, укрепленной на направляющих рамы, а другим— при помощи тяг с самой рамой.

Поворот боковых частей осуществляется выдвижением по направляющим центральной секции при помощи гидроцилиндров.

Однако у рабочего органа нет устройств, обеспечивающих рыхление и сортировку грунта.

Известен и другой рабочий орган бульдозера-путепрокладчика, включающий раму, трехсекционный отвал, боковые секции которого шарнирно присоединены к центральной секции с возможностью поворота их в горизонтальной плоскости гидроцилиндрами.

Механизм управления поворотом боковых секций выполнен с направляющими, в которых установлены ползуны, шарнирно соединенные со штангами, а фиксация секции производится механическим затвором.

Данный рабочий орган является наиболее близким к изобретению по технической сущности и достигаемому результату.

Однако у этого рабочего органа нет устройств, обеспечивающих рыхление и сортировку грунта.

Цель изобретения — повышение эффективности работы путем обеспечения рыхления и сортировки грунта.

Поставленная цель достигается тем, что в предлагаемом рабочем органе боковые секции отвала снабжены рыхлительными зубьями, каждый из которых установлен в выполненном в боковой секции гнезде с возможностью поворота вокруг вертикальной оси посредством рычага, один из концов которого жестко связан с зубом, а другой конец шарнирно связан с тягой, которая установлена параллельно соответствующей ей боковой секции отвала и шарнирно прикреплена к центральной части отвала.

На фиг. 1 изображен бульдозер, вид сбо20 ку; на фиг. 2 — то же, в плане; на фиг. 3— сечение А — А на фиг. 2 (по рыхлительному зубу).

Рабочий орган бульдозера содержит боковые секции 1, шарнирно сочлененные слод5 бовой частью 2 упорной рамы 3 при помощи

619593

Формула изобретения!

О осей 4, причем в боковых секциях 1 установлены шарнирно сидящие в гнездах 5 рыхлительные зубья 6; рычаги 7 одним своим концом жестко посажены сверху на рыхлительные зубья 6, а вторым концом — шарнирно на оси 8 тяг 9, которые расположены параллельно боковым секциям 1 и также шарнирно соединены с лобовой частью 2 при помощи осей 10. Тяги 9 взаимодействуют с упорной рамой 3 через систему гидроцилиндров 11, которые одним своим концом связаны с упорной рамой 3 через пальцы 12, а другим — через ползуны 13, размещенные в направляющих 14, выполненных в тягах 9. Ползуны 13, размещенные в направляющих 14, могут фиксироваться пальцем 15 в одном из отверстий тяг 9, т.е. занимать начальное установочное положение.

Упорная рама с рабочим органом навешивается на базовую машину 16 посредством гидроцилиндров 17 и толкающих брусьев 18 с гидроцилиндрами 19 коррекции.

Для перевода боковых секций 1 из одного положения в другое освобождают ползуны 13, и гидроцилиндрами 11 перемещают их до совмещения с нужным отверстием на тягах 9, а затем фиксируют их пальцами 15.

Одновременно рыхлительные зубья 6, шарнирно сидящие в гнездах боковых секций, при помощи рычагов 7 и тяг 9 поворачиваются в вертикальной плоскости, оставаясь параллельными продольной оси рабочего органа бульдозера.

Рыхление и сортировка грунта или другой среды рабочим органом с изменением ширины захвата позволяет повысить эффективность работы агрегата.

Рабочий орган бульдозера, включающий раму, трехсекционный отвал, боковые секции которого шарнирно присоединены к центральной секции с возможностью поворота их в горизонтальной плоскости посредством гидроцилиндров, отличающийся тем, что, с целью повышения эффективности работы путем обеспечения рыхления и сортировки грунта, боковые секции отвала снабжены рыхлительными зубьями, каждый из которых установлен в выполненном в боковой секции гнезде с возможностью поворота вокруг вертикальной оси посредством рычага, один из концов которого жестко связан с зубом, а другой конец шарнирно связан с тягой, 2S которая установлена параллельно соответствующей ей боковой секции отвала и шарнирно прикреплена к центральной части отвала.

ГГНИИПИ Заказ 4392!26

Тираж 8! 9 Подписное

Филиал Г1ПП «Патент», г. Ужгород, ул. Проектная, 4
