Арочная шарнирно-податливая металлическая крепь

Арочная шарнирно-податливая металлическая крепь

Иллюстрации

Показать все

Реферат

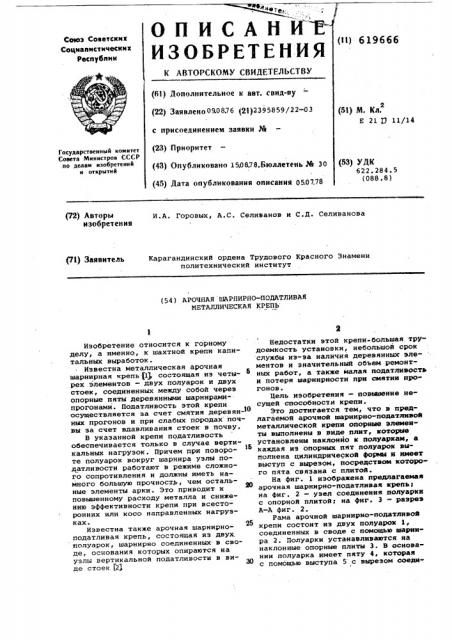

те, ОПИСАНЙ

ИЗОБРЕТЕНИ

Союз Советских

Социавистических

Респубпни (11) 6196бб к АВтОРскОму свидетельстВ (61) Дополнительное ы авт. саид-sy (22) Заявленоо8.08. 8 (21)2395859Дг-о (51) М. Кл.

E 21 П ll/14 с присоединением заявки Ph (23) Приоритет (43) Опубликовано 150878.Бюллетень (45) Дата опубликования описания 05.

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК

622.284.5 (О88.8) (72) Авторы изобретения

И.А. Горовых, A.Ñ. Селиванов и С.Д. Селиванова

Карагандинский ордена Трудового Красного Знамени политехнический институт (71) Заявитель (54) АРОЧНАЯ ШАРНИРНО-ПОДАТЛИВАЯ

МЕТАЛЛИЧЕСКАЯ КРЕПЬ

Изобретение относится к горному делу, а именно, к шахтной крепи капитальных выработок.

Известна металлическая арочная шарнирная крепь (lj, состоящая из четырех элементов — двух полуарок и двух стоек, соединенных между собой через опорные пяты деревянными шарнирамипрогонами. Податливость этой крепи осуществляется за счет смятия деревян- ных прогонов и при слабых породах почвы за счет вдавливания стоек в почву.

В указанной крепи податливость обеспечивается только в случае вертикальных нагрузок. Причем при повороте полуарок вокруг шарнира узлы податливости работают в режиме сложного сопротивления и должны иметь намного большую прочност» чем остальные элементы арки. Это приводит к повышенному расходу металла и снижению эффективности крепи при всесто" ронних или KDco направленных нагрузках.

Известна также арочная шарнирноподатливая крепь, состоящая из двух полуарок, шарнирно соединенных в своде, основания которых опираются на узлы вертикальной податливости в виде стоек (2) Недостатки этой крепи-большая трудоемкость установки, небольшой срок службы из-за наличия деревянных элементов и значительный обьем ремонтных работ, а также малая податливость и потеря шарнирности при смятин прогонов, Цель изобретения — повьавение несущей способности крепи.

Это достигается тем, что в предлагаемой арочной шарнирно-податливой металлической крепи опорные элементы выполнены в виде плит, которые установлены наклонно к полуаркам, а каждая из опорных пят полуарок выполнена цилиндрической формы н имеет выступ с вырезом, посредством которого пята связана с плитой.

На фиг. l изображена предлагаемая арочная шарнирно-податливая крепы на фиг. 2 — узел соединения полуарки с опорной плитой; на фиг. 3 — разрез

A-А фиг. 2.

Рама арочной шарнирно-податливой крепи состоит из двух полуарок 1, соединенных в своде с помощьв шарнира 2. Полуарки устанавливаются иа наклонные опорные плиты 3. В основании полуарка имеет пяту 4, которая с помощью выступа 5 с вырезом соеди619б66

Составитель Л.Березкина

Техред И.Климко . Корректор С.Гарасиняк

Редактор Е.яковчик

Заказ 4399/30 Тираж 734 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР па делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП. Патент, r.Óæãñðoä, ул.Проектная,4 няется с опорной плитой. Лля создания необходимого сопротивления податливости опорная плита снабжена металлической пластиной 6.

Для достижения расчетной величины нагрузки на крепь выступы режут пластины, и полуарки, скользя по опорным плитам и поворачиваясь вокруг шарниров, смещаются внутрь выработки, уменьшая поперечное сечение рамы и тем самым повышая несущую способность элементов крепи.

С целью предотвращения поворота! опорной плиты вокруг шарнира пяты полуарки плита выполнена в виде балки на двух опорах.

Предлагаемая крепь надежна в работе, экономична и может быть использована в большом диапазоне горногеологических условий разработки: месторождений полезных ископаемых.

Формула изобретения

Арочная шарнирно-податливая металлическая крепь, включающая полуарки, соединенные в своде посредством шарнира и имеющие опорные пяты, опирающиеся на опорные элементы, о т л ич а ю щ а я с я тем, что, с целью повышения несущей способности крепи, опорные элементы выполнены в виде плит, которые установлены наклонно к полуаркам, а каждая иэ опорных пят

10 выполнена цилиндрической формы и имеет выступ с вырезом, посредством которого пята связана с плитой.

Источники информации, принятые во внимание при экспертизе:

16 1. Справочник по креплению горных выработок. М., Госгортехиздат, 1972, с.54-55, рис.25.

2. Гелескул М.Н. Металлическая и железобетонная крепь подготовитель20 ных выработок. М., Углетехиэдат, 1958, с.70, рис. 7а.
