Способ неразрушающего контроля качества пассивных комплектующих элементов электронной аппаратуры

Способ неразрушающего контроля качества пассивных комплектующих элементов электронной аппаратуры

Иллюстрации

Показать все

Реферат

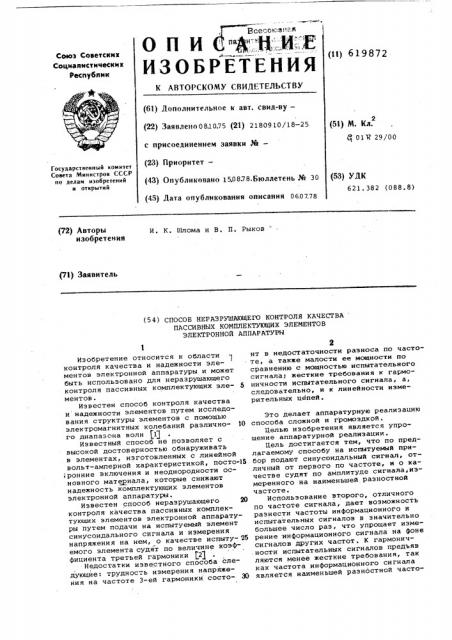

О П И "Д;"Д;,И К

ИЗОБРЕТЕНИЯ

Союз Советскик

Социалистических

Республик (1l) 619872

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 0810.75 (21) 2180910/18-25 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 150878 Бюллетень № 30 (45) Дата опубликования описания 06.07.78 (51) М. Кл.

Д 01 н 29/00

Государственный комитет

Совета Министров СССР ио делам изобретений и открытий (53) УДК

621.382 (088.8) (72) Авторы изобретения

И. К. Шлома и В. П. Рыков (71) Заявитель (54) СПОСОБ НЕРАЭРУШАЮЩЕГО КОНТРОЛЯ КАЧЕСТВА

ПАССИВНЫХ КОМПЛЕКТУЮЩИХ ЭЛЕМЕНТОВ

ЭЛЕКТРОННОЙ АППАРАТУРЫ

Это делает аппаратурную реализацию способа сложной и громоздкой.

Целью изобретения является упрощение аппаратурной реализации.

Цель достигается тем, что по предлагаемому способу на испытуемый прибор подают синусоидальный сигнал, отличный от первого по частоте, и о качестве судят по амплитуде сигнала,измеренного на наименьшей разностной частоте.

Использование второго, отличного по частоте сигнала, дает воэможность разнести частоты информационного и испытательных сигналов в значительно большее число раз, что упрощает измерение информационного сигнала на фоне сигналов других частот. К гармоничности испытательных сигналов предъяв ляются менее жесткие требования, так как частота информационного сигнала является наименьшей раэностной частоИзобретение относится к области контроля качества и надежности элементов электронной аппаратуры и может быть использовано для неразрушающего контроля пассивных комплектующих эле- 5 ментов.

Известен способ контроля качества и надежности элементов путем исследования структуры элементов с помощью электромагнитных колебаний различно- 10 го диапазсна волн (1J

Известный способ не позволяет с высокой достоверностью обнаруживать в элементах, изготовленных с линейной вольт-амперной характеристикой, посто-15, ронине включения и неоднородности основного материала, которые снижают надежность комплектующих элементов электронной аппаратуры.

Известен способ неразрушающего 20 контроля качества пассивных комплектующих элементов электронной аппаратуры путем подачи на испытуемый элемент синусоидального сигнала и измерения напряжения на нем, о качестве испыту- 25 емого элемента судят по величине коэффициента третьей гармоники 21

Недостатки известного способа следующие: труднос=ь измерения напряжения на частоте 3-ей гармоники состо- 30 ит в недостаточности разноса по частоте, а также малости ее мощности по сравнению с мощностью испытательного сигнала; жесткие требования к гармоничности испытательного сигнала, а, следовательно, и к линейности измерительных цепей °

619872

Формула изобретения

Составитель В.Немцев

Редактор И.шубина Техред Э.Чужик К ор рек тор Й . Го к сич

Подписное

Совета Министров СССР открытий наб., д, 4/5

Филиал ППП Патент, r.ужгород, ул .Проектная, 4 той, и поэтому не зависит от высших гармоник испытательного сигнала.

Сущность Опидаваемого способа поясняется чертежом. В результате воздействия испытательного двухчастотного сигнала на испытуеьфяй элемент с нелинейной характеристикой образуется спектр,где:

1, 2 испытательные сигналы с частотами 1 и з, 3 - сигнал с наименьшей разностной частотой V 2 f t - f 2 на которой проводят измерение1 4, 5, 6 — другие комбинационные частоты

2(<- f < l2f <+ f >,21 + f <, .,.7, 8 — высшие гармоники испытуемого сигнала ЗЕ1 и ЗЕ .

l5

Подбирая частоты испытательных сигналов 41 и f можно получить измеритель.ный сигнал T в диапазоне

04Гс f

Например, 1 9,9 кГц! = 20 кГц; Ре200 Гц41/P=50 раз.

О качестве испытуемого прибора можно судить по Ч„- амплитуде, измеренной на наименьшей раэностной частоте. 25

Описываемый способ обеспечивает следующие преимущества: возможность использования испытательных сигналов со значительным коэффициентом гармо« ник беэ Ухудшения качества контроля, 80 простоту измерения информационного

Заказ 4500/42 Тираж 1112

ЦИНИПИ Государственного комитета по делам изобретений и

113035, Москва, Ж-35, Раушская сигнала наименьшей разностной частоты на фоне. частот испытательных сигналов и их гармоник, что значительно упрощает аппаратурную реализацию способа.

Способ неразрушающего контроля качества пассивных комплектующих элементов электронной аппаратуры путем подачи на испытуемый элемент синусоидального сигнала и измерения напряжения на нем, отличающийся тем, что, с целью упрощения аппаратурной реализации, на испытуемый прибор подают синусоидальный сигнал, отличный от первого по частоте, и о качестве судят по амплитуде сигнала, измеренного на наименьшей разностной частоте.

Источники информации, принятые во внимание при экспертизе:

1. Неразрушающий контроль элементов и узлов радиоэлектронной аппаратуры. под ред. Бердичевского Б.Е., М. Сов. Радио, 1976, с.168-170.

2 ° Данилина Н.С. и др. Неразрушающий контроль в радиоэлектронике M.

Знание, 1974 с. 13.
