Реферат

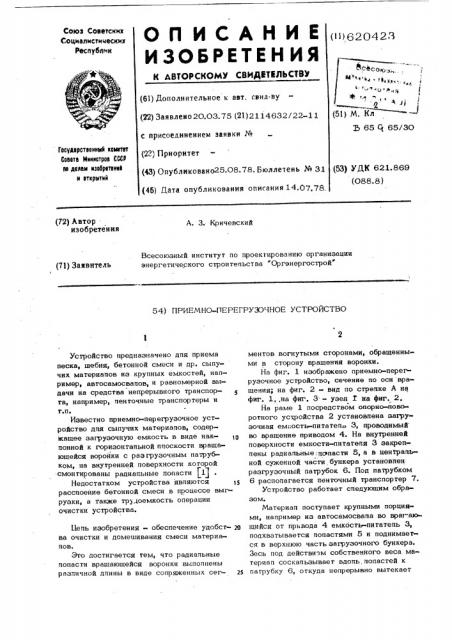

Союз Советских

Социалисти4еских

Республик

ОП ИСАНИЕ

И3ОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свил-ву (22) Заявлено 20.03.75 (21) 2114632/22-11 с присоединением заявки № (22) Приоритет (43) Опубликовано25.08.78. Бюллетень ph 31 (46) Дата опубликования описания 14.07.78 (i1) 6204 2Ç!

yj (51) М. Кл

Ъ 65 65/30

Государственный новетвт

Совете Министров СССР во долам нзобрвтоний н открытий (53) УДК 621.869 (088.8) (72) Автор изобрете ния

А. 3 Кричевский

Всесоюзный институт по проектированию организации энергетического строитепьства Оргэнергострой" (71) Заявитель

54) ПРИЕМНО-ПЕРЕГРУЗОЧНОЕ УСТРОЙСТВО

Устройство предназначено дпя приема песка, щебня, бетонной смеси и др. сыпучих материапов из крупных емкостей, например, автосамосвапов, и равномерной выдачи на средства непрерывного транспорта, например, пенточные транспортеры и т.п.

Известно приемно-перегрузочное устройство дпя сыпучих материапов, содер кашее загрузочную емкость в виде накпонной к горизонтальной ппоскости вращающейся воройки с разгрузочным патрубком, на внутренней поверхности которой смонтиРованы рввинньнын попнотн (lj

Недостатком устройства явпяются расспоение бетонной смеси в процессе вы рузки, а также тру гоемкость операции очистки устройства. цепь изобретения — обеспечение удобств 2В ва очистки и домешивания смеси материапов.

Это достигается тем, что радиапьные попасти вращающейся воронки выпопнены разпичной дпины в виде сопряженных сег- 25 ментов вогнутыми сторонами, обращенными в сторону вращения воронки.

На фиг. 1 изображено приемно-neper рузочное устройство, сечение по оси вращения; на фиг. 2 - вид по стрепке A на фиг. 1,,на фиг. 3 — узел Т на фиг. 2, На раме 1 посредством опорно-поворотного устройства 2 установлена загрузочная емкость-питатеп 3, проводимый во вращение приводом 4. На внутренней поверхности емкости-питатепя 3 закреппены радиапьные;псипасти 5, а в цен1рапьной суженной части бункера установпен разгрузочный патрубок 6. Под патрубком

6 распопагается пенточный транспортер 7.

Устройство работает спедуюшим образом.

Материал поступает крупными порциями, например из автосамосвапа во врагакьшийся от привода 4 емкость-питатепь 3, подхватывается попастями 5 и поднимает ся в верхнюю часть загрузочного бункера.

Зесь под действи м собственного веса материап соскапьзывает вдопь, попастей к патрубку 6, откуда непрерывно вытекает

62О423

Ви

Щг. 1

UflHHHH Заказ 4585/15 Тираж 1075 Подписное

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4 на транспортер 7. Кривопинейная форма лопастей в виде сопряженных сегментов вогнутыми сторонами, обращенными в сторону вращения воронки обеспечивает очистку и надежный захват материапа в нижних точках бункера дпя обеспечения эффективного домешивания смеси, а разпичнаядлина лопастей предотвращает зависание материала в верхних точках.

Формула изобретения щ

Приемно-перегрузочное устройство дпя сыпучих и пластичных материалов, например, бетонной смеси, содержащее загрузочную емкость в виде наклонной к горизонтальной плоскости вращающейся воронки с разгрузочным и а тр убком, на внутренней поверхности которой смонтированы радиапьные лопасти, о т и и ч а ю щ е е с я тем, что, с цепью обеспечения удобства очистки и домешивания смеси материалов, радиапьные лопасти выполнены различной длины в виде сопряженных сегментов вот нутыми сторонами Ьбращенными в сторону вращения воронки.

Источники информации, принятые во внимание при экспертизе:

1. Патент Швеции ¹ 172725, кп. 81е, 133, 1954.
